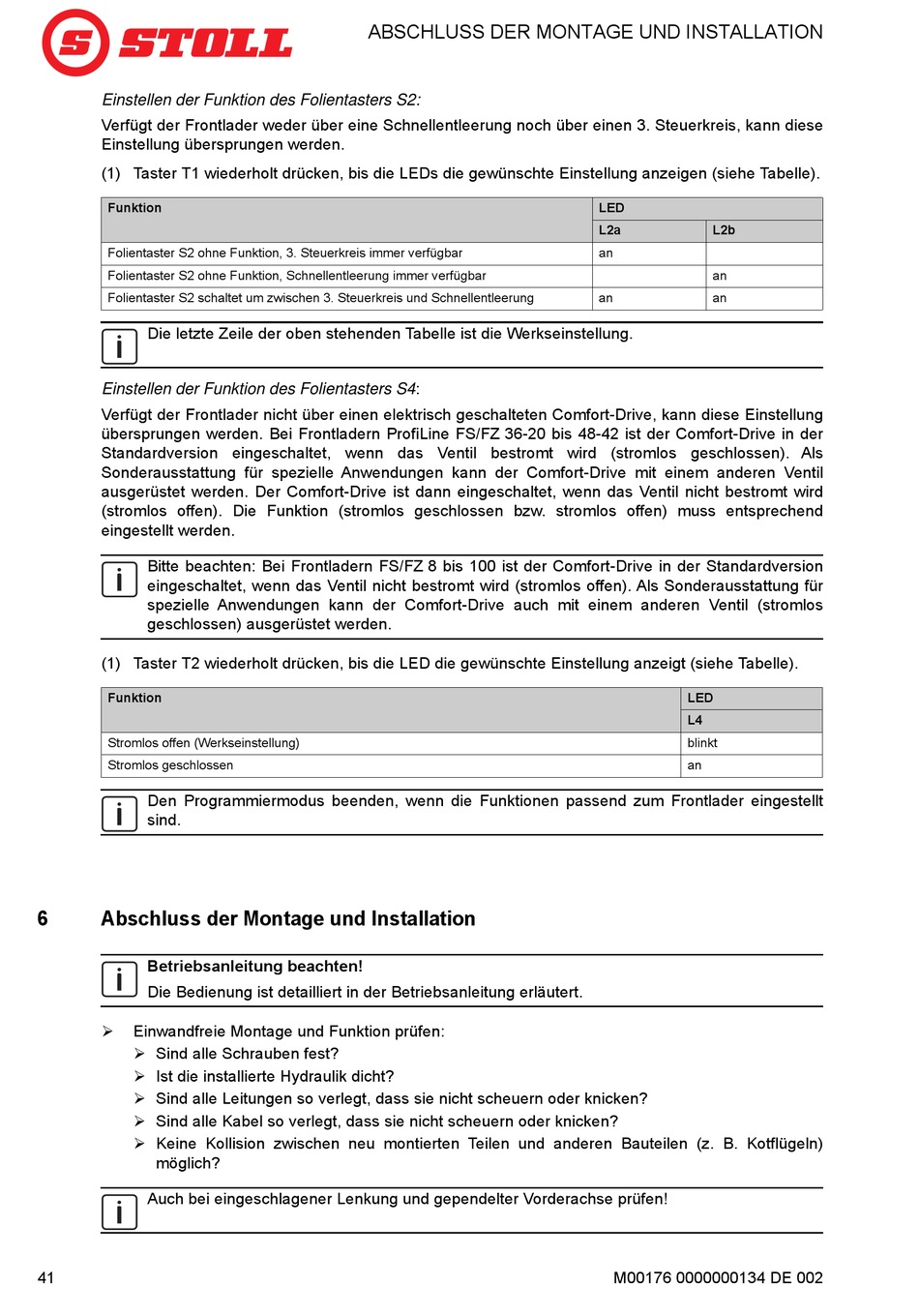

Einstellen der Funktion des Folientasters S2:
Verfügt der Frontlader weder über eine Schnellentleerung noch über einen 3. Steuerkreis, kann diese
Einstellung übersprungen werden.
(1) Taster T1 wiederholt drücken, bis die LEDs die gewünschte Einstellung anzeigen (siehe Tabelle).
Funktion
Folientaster S2 ohne Funktion, 3. Steuerkreis immer verfügbar
Folientaster S2 ohne Funktion, Schnellentleerung immer verfügbar
Folientaster S2 schaltet um zwischen 3. Steuerkreis und Schnellentleerung
Die letzte Zeile der oben stehenden Tabelle ist die Werkseinstellung.
Einstellen der Funktion des Folientasters S4:
Verfügt der Frontlader nicht über einen elektrisch geschalteten Comfort-Drive, kann diese Einstellung
übersprungen werden. Bei Frontladern ProfiLine FS/FZ 36-20 bis 48-42 ist der Comfort-Drive in der
Standardversion eingeschaltet, wenn das Ventil bestromt wird (stromlos geschlossen). Als
Sonderausstattung für spezielle Anwendungen kann der Comfort-Drive mit einem anderen Ventil
ausgerüstet werden. Der Comfort-Drive ist dann eingeschaltet, wenn das Ventil nicht bestromt wird
(stromlos offen). Die Funktion (stromlos geschlossen bzw. stromlos offen) muss entsprechend
eingestellt werden.
Bitte beachten: Bei Frontladern FS/FZ 8 bis 100 ist der Comfort-Drive in der Standardversion
eingeschaltet, wenn das Ventil nicht bestromt wird (stromlos offen). Als Sonderausstattung für
spezielle Anwendungen kann der Comfort-Drive auch mit einem anderen Ventil (stromlos
geschlossen) ausgerüstet werden.
(1) Taster T2 wiederholt drücken, bis die LED die gewünschte Einstellung anzeigt (siehe Tabelle).
Funktion
Stromlos offen (Werkseinstellung)
Stromlos geschlossen
Den Programmiermodus beenden, wenn die Funktionen passend zum Frontlader eingestellt
sind.
6

Abschluss der Montage und Installation

Betriebsanleitung beachten!
Die Bedienung ist detailliert in der Betriebsanleitung erläutert.
 Einwandfreie Montage und Funktion prüfen:
 Sind alle Schrauben fest?
 Ist die installierte Hydraulik dicht?
 Sind alle Leitungen so verlegt, dass sie nicht scheuern oder knicken?
 Sind alle Kabel so verlegt, dass sie nicht scheuern oder knicken?
 Keine Kollision zwischen neu montierten Teilen und anderen Bauteilen (z. B. Kotflügeln)
möglich?
Auch bei eingeschlagener Lenkung und gependelter Vorderachse prüfen!
41
ABSCHLUSS DER MONTAGE UND INSTALLATION
LED
L2a L2b
an
an
an an
LED
L4
blinkt
an
M00176 0000000134 DE 002
