MONTAGE UND INSTALLATION

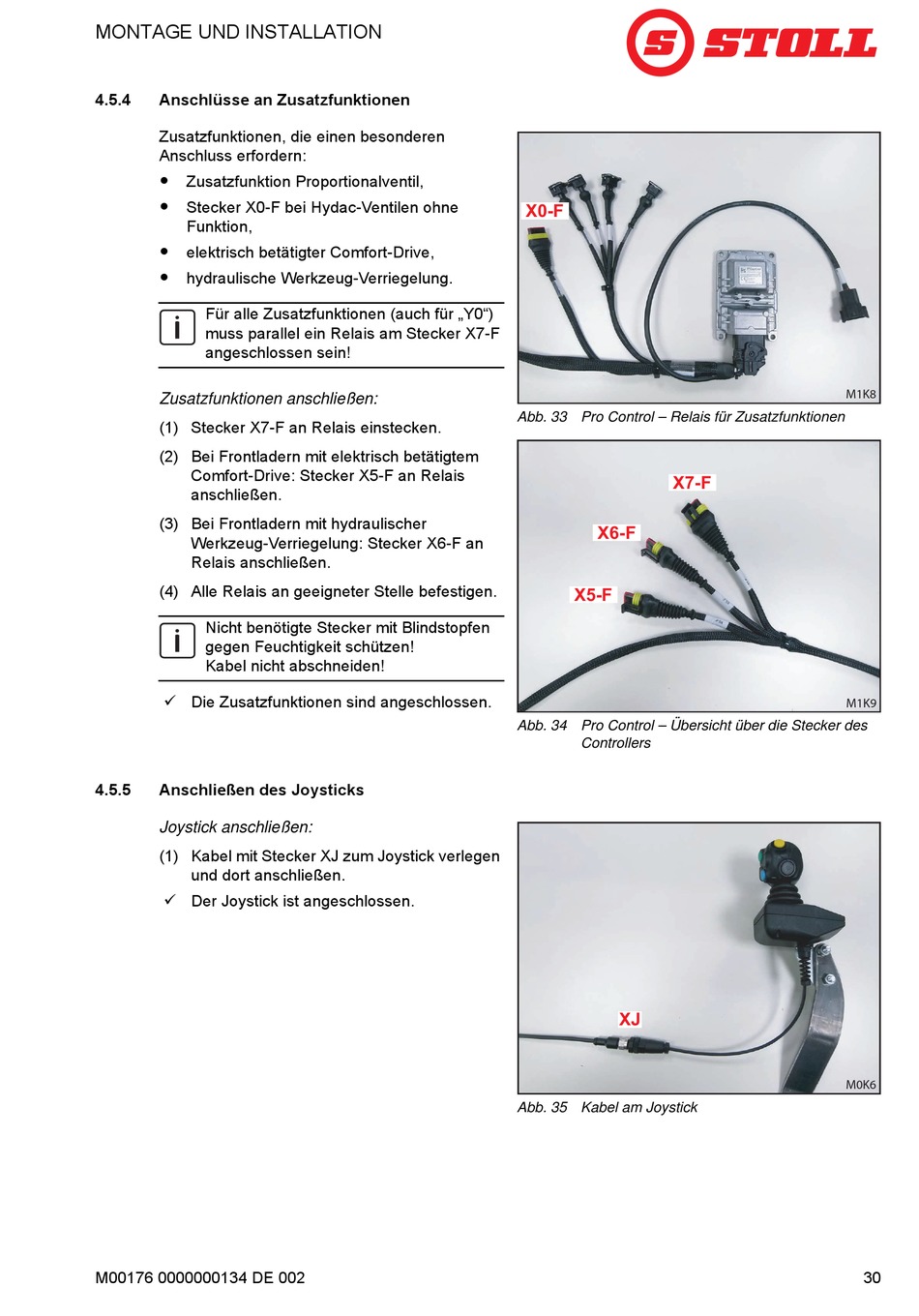

4.5.4 Anschlüsse an Zusatzfunktionen
Zusatzfunktionen, die einen besonderen
Anschluss erfordern:
 Zusatzfunktion Proportionalventil,

Stecker X0-F bei Hydac-Ventilen ohne
Funktion,
 elektrisch betätigter Comfort-Drive,

hydraulische Werkzeug-Verriegelung.
Für alle Zusatzfunktionen (auch für „Y0")
muss parallel ein Relais am Stecker X7-F
angeschlossen sein!
Zusatzfunktionen anschließen:
(1) Stecker X7-F an Relais einstecken.
(2) Bei Frontladern mit elektrisch betätigtem
Comfort-Drive: Stecker X5-F an Relais
anschließen.
(3) Bei Frontladern mit hydraulischer
Werkzeug-Verriegelung: Stecker X6-F an
Relais anschließen.
(4) Alle Relais an geeigneter Stelle befestigen.
Nicht benötigte Stecker mit Blindstopfen
gegen Feuchtigkeit schützen!
Kabel nicht abschneiden!
 Die Zusatzfunktionen sind angeschlossen.
4.5.5 Anschließen des Joysticks
Joystick anschließen:
(1) Kabel mit Stecker XJ zum Joystick verlegen
und dort anschließen.
 Der Joystick ist angeschlossen.
M00176 0000000134 DE 002
X0-F X0-F
Abb. 33 Pro Control – Relais für Zusatzfunktionen
X7-F X7-F
X6-F X6-F
X5-F X5-F
Abb. 34 Pro Control – Übersicht über die Stecker des
Controllers
XJ XJ
Abb. 35 Kabel am Joystick
M1K8
M1K9
M0K6
30
