4.4.2

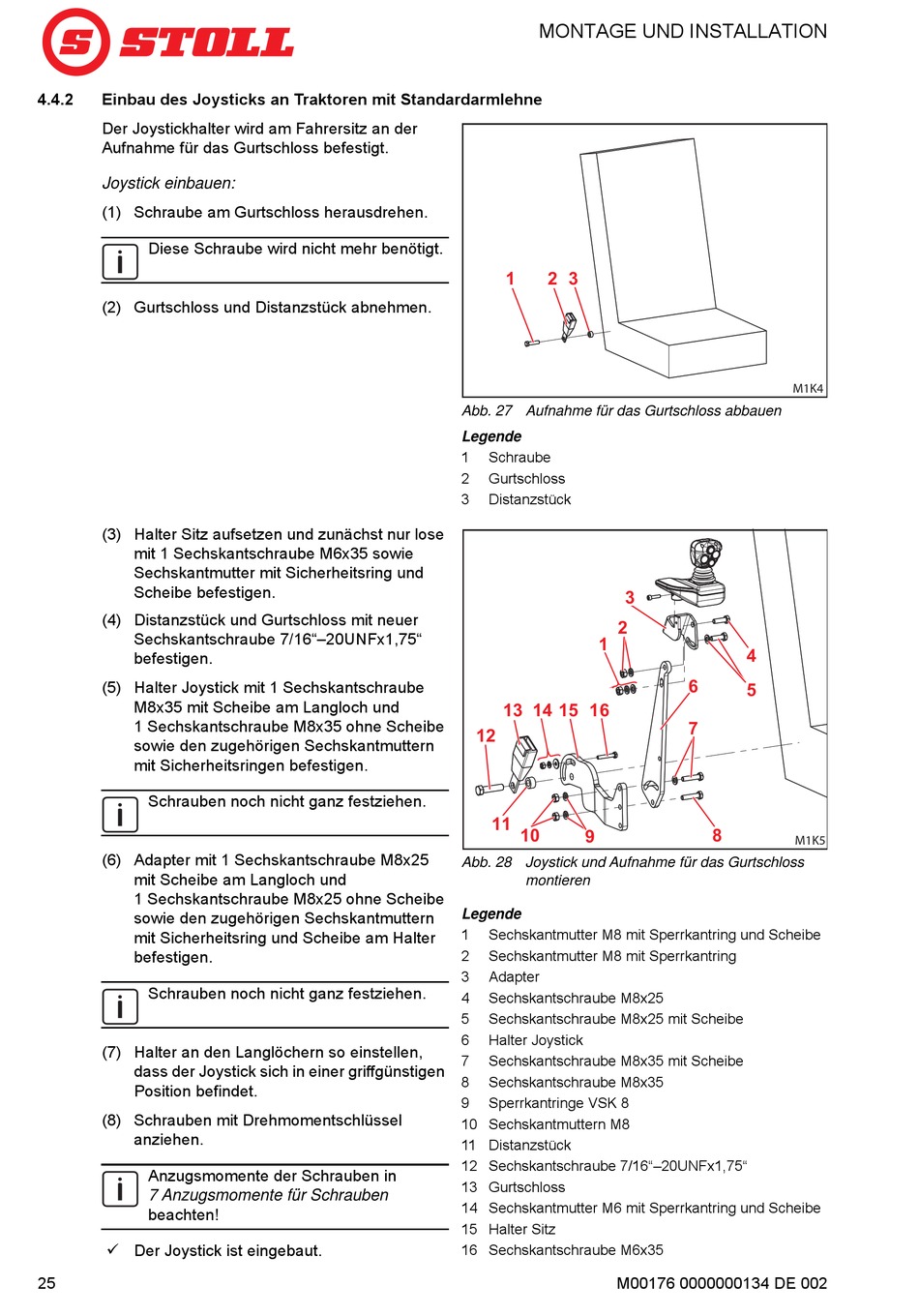

Einbau des Joysticks an Traktoren mit Standardarmlehne
Der Joystickhalter wird am Fahrersitz an der
Aufnahme für das Gurtschloss befestigt.
Joystick einbauen:
(1) Schraube am Gurtschloss herausdrehen.
Diese Schraube wird nicht mehr benötigt.
(2) Gurtschloss und Distanzstück abnehmen.
(3) Halter Sitz aufsetzen und zunächst nur lose
mit 1 Sechskantschraube M6x35 sowie
Sechskantmutter mit Sicherheitsring und
Scheibe befestigen.
(4) Distanzstück und Gurtschloss mit neuer
Sechskantschraube 7/16"–20UNFx1,75"
befestigen.
(5) Halter Joystick mit 1 Sechskantschraube
M8x35 mit Scheibe am Langloch und
1 Sechskantschraube M8x35 ohne Scheibe
sowie den zugehörigen Sechskantmuttern
mit Sicherheitsringen befestigen.
Schrauben noch nicht ganz festziehen.
(6) Adapter mit 1 Sechskantschraube M8x25
mit Scheibe am Langloch und
1 Sechskantschraube M8x25 ohne Scheibe
sowie den zugehörigen Sechskantmuttern
mit Sicherheitsring und Scheibe am Halter
befestigen.
Schrauben noch nicht ganz festziehen.
(7) Halter an den Langlöchern so einstellen,
dass der Joystick sich in einer griffgünstigen
Position befindet.
(8) Schrauben mit Drehmomentschlüssel
anziehen.
Anzugsmomente der Schrauben in
7 Anzugsmomente für Schrauben
beachten!
Der Joystick ist eingebaut.
25
MONTAGE UND INSTALLATION
1
1
2
2
3
3
Abb. 27 Aufnahme für das Gurtschloss abbauen
Legende
1
Schraube
2
Gurtschloss
3
Distanzstück
3
3
2
2
1
1
13
13
14
14
15
15
16
16
12
12
11
11
10
10
9
9
Abb. 28 Joystick und Aufnahme für das Gurtschloss
montieren
Legende
1
Sechskantmutter M8 mit Sperrkantring und Scheibe
2
Sechskantmutter M8 mit Sperrkantring
3
Adapter
4
Sechskantschraube M8x25
5
Sechskantschraube M8x25 mit Scheibe
6
Halter Joystick
7
Sechskantschraube M8x35 mit Scheibe
8
Sechskantschraube M8x35
9
Sperrkantringe VSK 8
10 Sechskantmuttern M8
11 Distanzstück
12 Sechskantschraube 7/16"–20UNFx1,75"
13 Gurtschloss
14 Sechskantmutter M6 mit Sperrkantring und Scheibe
15 Halter Sitz
16 Sechskantschraube M6x35
M00176 0000000134 DE 002
M1K4
4
4
6
6
5
5
7
7
8
8
M1K5
