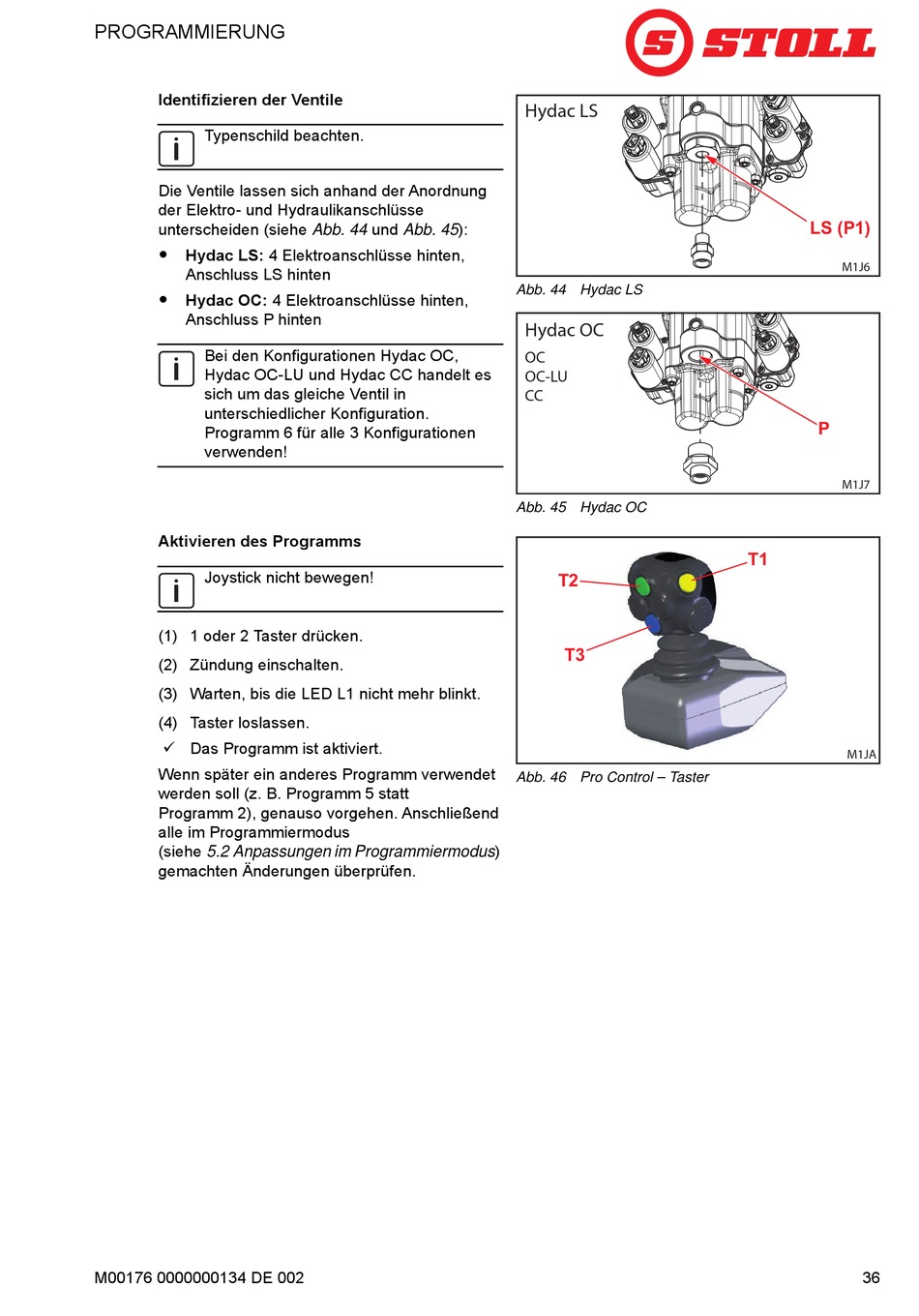

PROGRAMMIERUNG
Identifizieren der Ventile
Typenschild beachten.
Die Ventile lassen sich anhand der Anordnung
der Elektro- und Hydraulikanschlüsse
unterscheiden (siehe Abb. 44 und Abb. 45):
 Hydac LS: 4 Elektroanschlüsse hinten,
Anschluss LS hinten

Hydac OC: 4 Elektroanschlüsse hinten,
Anschluss P hinten
Bei den Konfigurationen Hydac OC,
Hydac OC-LU und Hydac CC handelt es
sich um das gleiche Ventil in
unterschiedlicher Konfiguration.
Programm 6 für alle 3 Konfigurationen
verwenden!

Aktivieren des Programms

Joystick nicht bewegen!
(1) 1 oder 2 Taster drücken.
(2) Zündung einschalten.
(3) Warten, bis die LED L1 nicht mehr blinkt.
(4) Taster loslassen.
 Das Programm ist aktiviert.
Wenn später ein anderes Programm verwendet
werden soll (z. B. Programm 5 statt
Programm 2), genauso vorgehen. Anschließend
alle im Programmiermodus
(siehe 5.2 Anpassungen im Programmiermodus)
gemachten Änderungen überprüfen.
M00176 0000000134 DE 002
Hydac LS
Abb. 44 Hydac LS
Hydac OC
OC
OC-LU
CC
Abb. 45 Hydac OC
T2 T2
T3 T3
Abb. 46 Pro Control – Taster
LS (P1) LS (P1)
M1J6
P P
M1J7
T1 T1
M1JA
36
