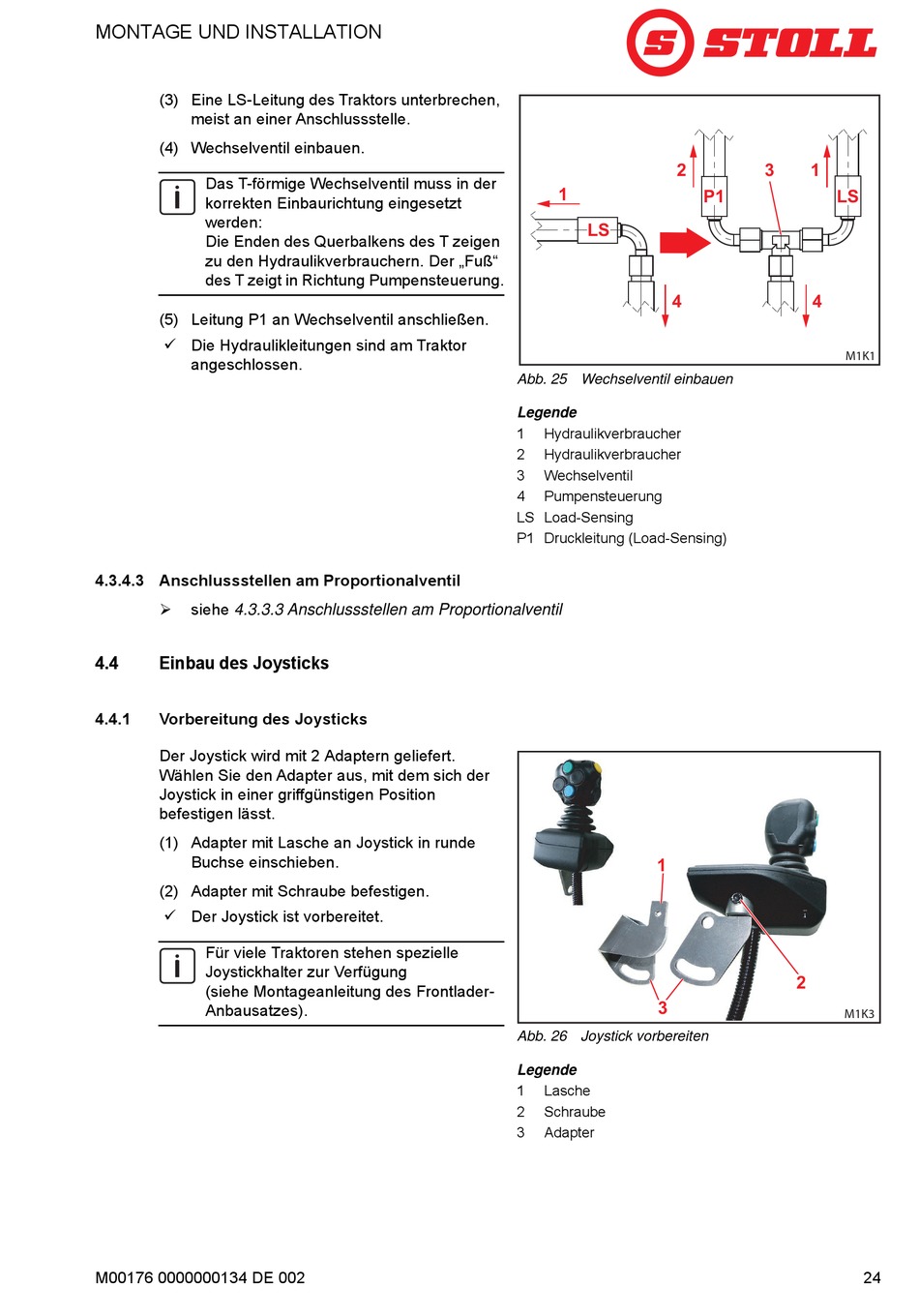

MONTAGE UND INSTALLATION
(3) Eine LS-Leitung des Traktors unterbrechen,
meist an einer Anschlussstelle.
(4) Wechselventil einbauen.
Das T-förmige Wechselventil muss in der
korrekten Einbaurichtung eingesetzt
werden:
Die Enden des Querbalkens des T zeigen
zu den Hydraulikverbrauchern. Der „Fuß"
des T zeigt in Richtung Pumpensteuerung.
(5) Leitung P1 an Wechselventil anschließen.
 Die Hydraulikleitungen sind am Traktor
angeschlossen.

4.3.4.3 Anschlussstellen am Proportionalventil

 siehe 4.3.3.3 Anschlussstellen am Proportionalventil
4.4

Einbau des Joysticks

4.4.1

Vorbereitung des Joysticks

Der Joystick wird mit 2 Adaptern geliefert.
Wählen Sie den Adapter aus, mit dem sich der
Joystick in einer griffgünstigen Position
befestigen lässt.
(1) Adapter mit Lasche an Joystick in runde
Buchse einschieben.
(2) Adapter mit Schraube befestigen.
 Der Joystick ist vorbereitet.
Für viele Traktoren stehen spezielle
Joystickhalter zur Verfügung
(siehe Montageanleitung des Frontlader-
Anbausatzes).
M00176 0000000134 DE 002
2
1
LS LS
4
Abb. 25 Wechselventil einbauen
Legende
1 Hydraulikverbraucher
2 Hydraulikverbraucher
3 Wechselventil
4 Pumpensteuerung
LS Load-Sensing
P1 Druckleitung (Load-Sensing)
1 1
3 3
Abb. 26 Joystick vorbereiten
Legende
1 Lasche
2 Schraube
3 Adapter
3 1
P1 P1 LS LS
4
M1K1
2 2
M1K3
