28 Encore® Automatische Porzellan-Emaille-Pulversprühpistole
Elektrodenstützhülse Ersatz− SD Version
1

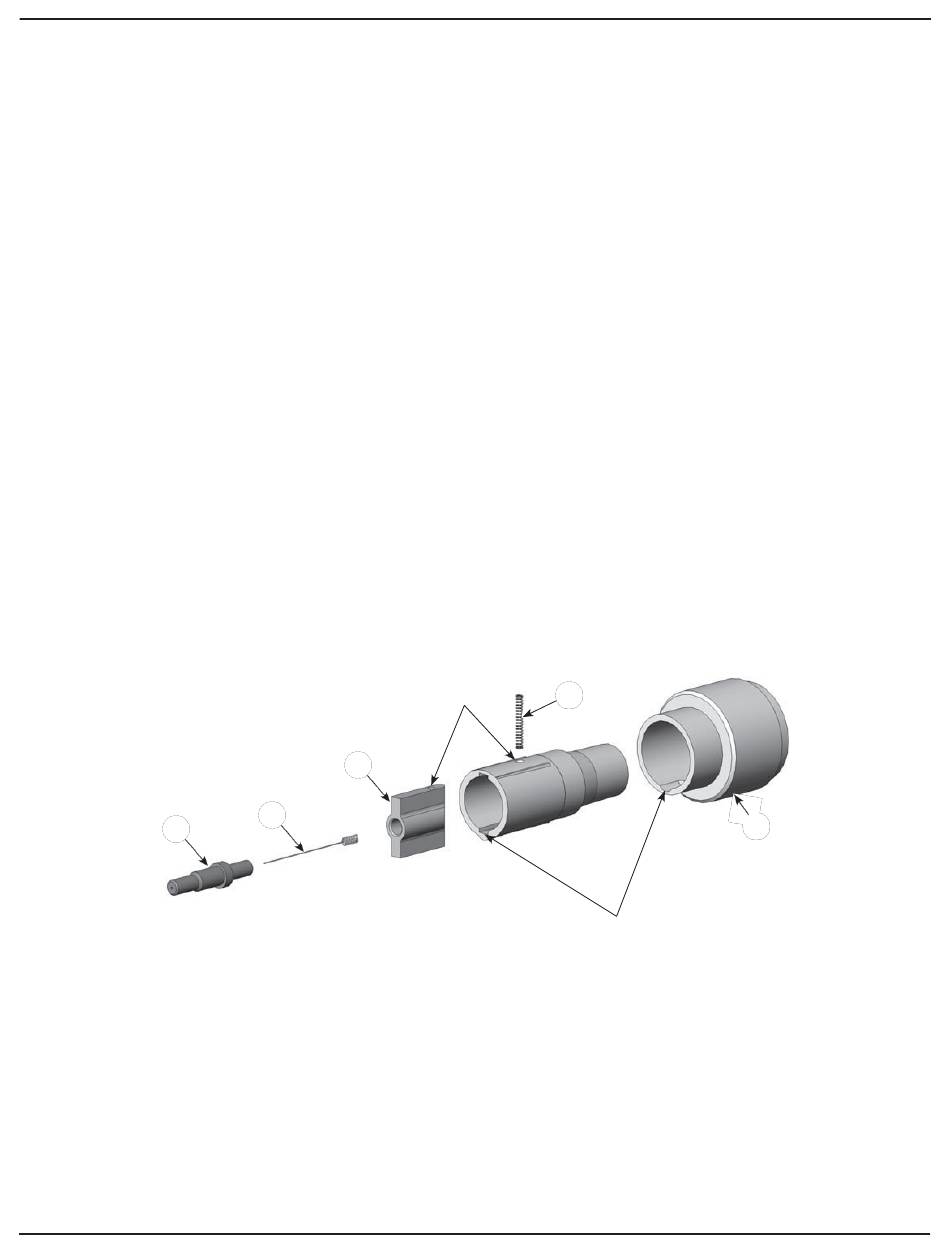

Abbildung 20 Elektrode Austausch der Stützhülse
1. Elektrodenhalter
2. Elektrode
1612502-06
HINWEIS: Die SD-Elektrodenhalterung ist als Option erhältlich.
Details zur SD-Elektrodenhalterung: (Siehe Abbildung 20)
•
Die SD-Elektrodenhalterung besteht aus den Teilen (3, 4, 5 und 6).
•
Die Hülse (4) und die Feder (5) werden als Satz verkauft.
•
Die Halterungsbaugruppe (6) enthält einen Widerstand. Wenn der Widerstand ausfällt, muss
die gesamte Baugruppe ersetzt werden.
•
Die Elektrode (2) und der Elektrodenhalter (1) sind separat erhältlich. Für konische und
flache/eckige Sprühdüsen werden unterschiedliche Elektrodenhalter verwendet.
Bevor Sie die Hülse aus der Halterung entfernen, sollten Sie einen Ersatzsatz bereithalten. Die
Feder wird beschädigt, wenn die Hülse aus der Halterung gezogen wird. Die Feder leitet die
elektrostatische Spannung an die Elektrode weiter.
1.
Schrauben Sie den Elektrodenhalter (1) ab und entfernen Sie die Elektrode (2).
2.
Ziehen Sie die Hülse (4) aus der Halterung (6).
3.
Ziehen Sie die Feder (5) aus der Hülse (4) und dem keramischen Zahnkranz (3) heraus.
4.
Ziehen Sie den Zahnkranz aus der Hülse. Prüfen Sie den Zahnkranz und die Hülse auf
Verschleiß und Beschädigung. Verschlissene oder beschädigte Teile entsorgen.
5.
Setzen Sie den Zahnkranz in die Keilnuten der Hülse ein und richten Sie die Löcher in beiden aus.
6.
Setzen Sie die Feder in die Löcher der Hülse und des Zahnkranzes ein.
7.
Drücken Sie die Feder (5) vorsichtig zusammen, richten Sie die Passfeder der Hülse und die
Keilnut des Trägers aus und schieben Sie die Hülse in den Träger, bis die Feder in das Loch im
Träger einrastet.
8.
Setzen Sie die Elektrode in den Elektrodenhalter ein und schrauben Sie dann den
Elektrodenhalter in den keramischen Zahnkranz.
Ausrichtungslöcher für die
Feder
3
2
3. Keramische Spinne
4. Hülse
5
4
4
Ausrichtungsnuten
5. Druckfeder
6. Elektrodenhalterung
6
