Ersatz-Elektrodenstützhülse− Version XD

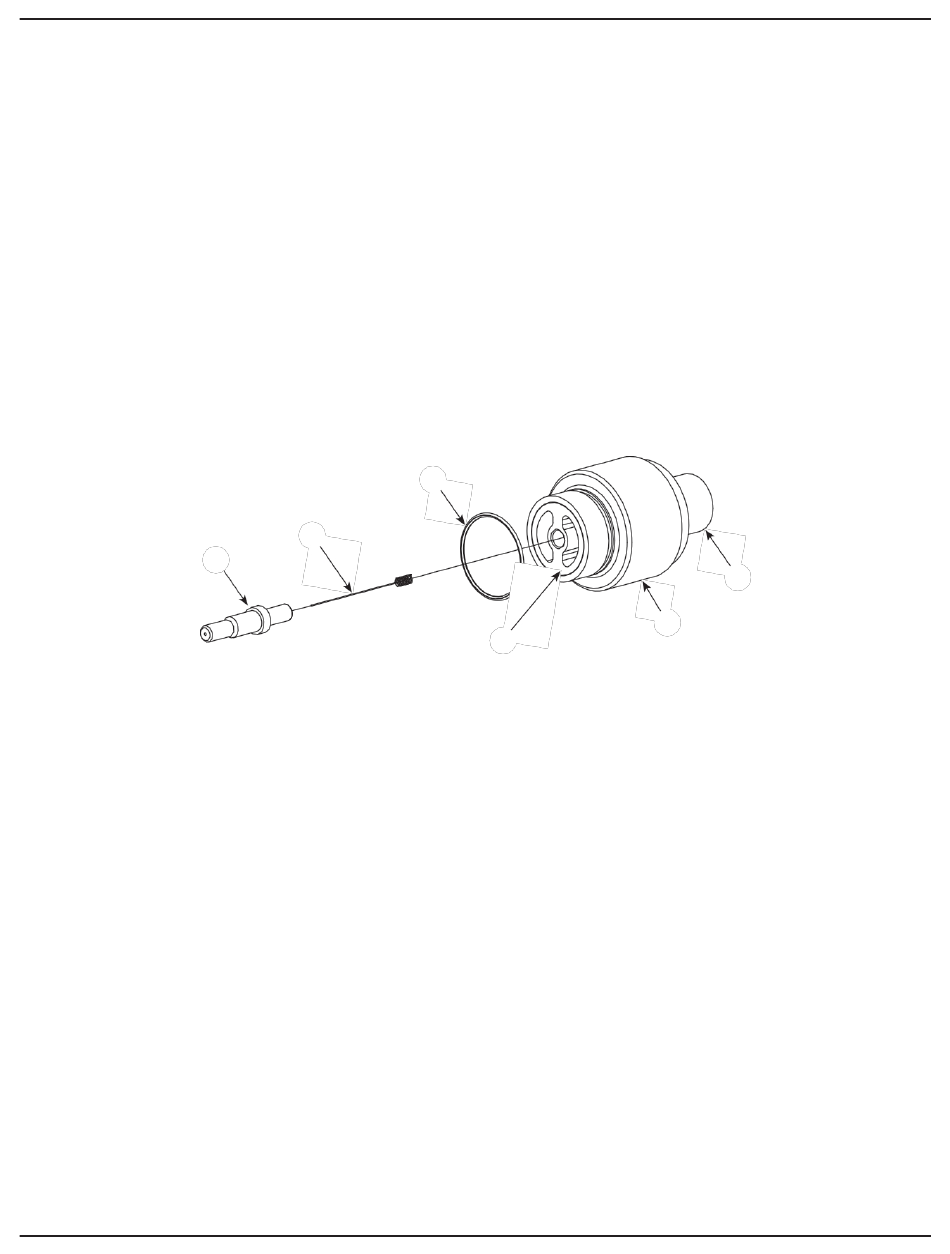

Abbildung 19 XD Austausch der Elektrodenhalterung
1. Elektrodenhalter
2. Elektrode
© 2025 Nordson Gesellschaft
HINWEIS: Die XD-Elektrodenhalterungsbaugruppe wird mit neuen Pistolenbaugruppen geliefert.
Details zur Elektrodenhalterung: (Siehe Abbildung 19)
•
Die Elektrodenhalterung besteht aus den Teilen (3 und 4).
•
Die Elektrodenhalterung (4) enthält einen Widerstand. Wenn der Widerstand ausfällt, muss
die gesamte Baugruppe ersetzt werden.
•
Der Elektrodenhalter (1) und die Elektrode (2) sind separat erhältlich. Für konische und
flache/eckige Sprühdüsen werden unterschiedliche Elektrodenhalter verwendet.
1.
Schrauben Sie den Elektrodenhalter (1) ab und entfernen Sie die Elektrode (2).
2.
Führen Sie eine Sichtprüfung durch und ersetzen Sie die folgenden Teile der
Elektrodenhalterung, falls sie beschädigt sind:
•
Der keramische Zahnkranz (4a).
•
Die PU-Dichtung (4b).
3.
Setzen Sie die Elektrode in den Elektrodenhalter ein und schrauben Sie dann den
Elektrodenhalter in die Keramikspinne.
2
1
3. O-Ring
4. Elektrodenhalterung
Encore® Automatische P o r z e l l a n - E m a i l l e -
P u l v e r s p r ü h p i s t o l e
3
4a
27
4b
4
4a. Keramischer
Zahnkranz
4b. PU-Dichtung
