Auswechseln des Netzteils (Forts.)

20
21

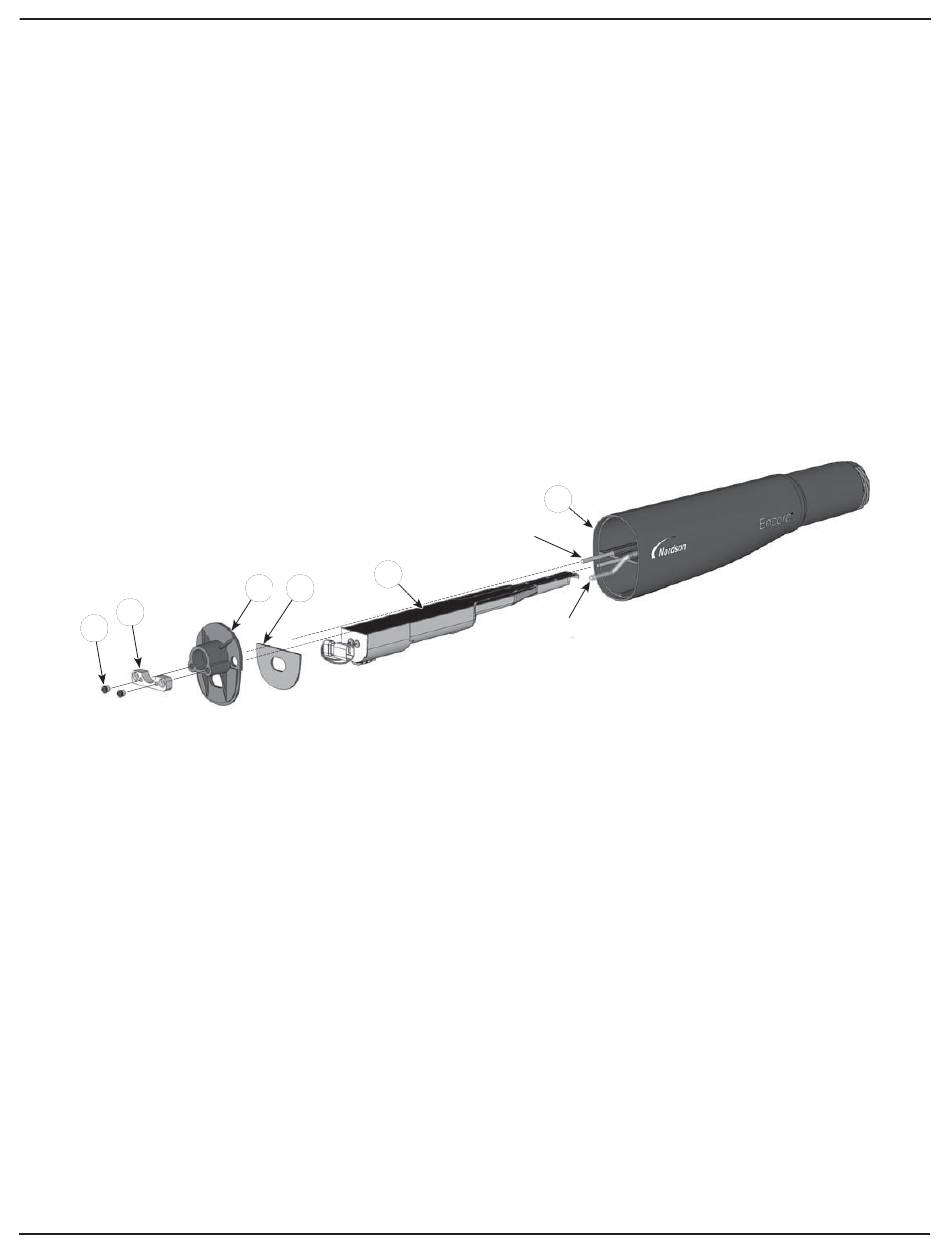

Abbildung 18 Demontage der Pistole - Austausch des Netzteils
16. Gehäuse
16A. Filtereinheit
17. Stromzufuhr
1612502-06
14.
Die Trennwand in das Pistolengehäuse einbauen und dabei den
Stromversorgungskabelstrang und die Luftspülschläuche durch die entsprechenden Löcher
führen.
15.
Bringen Sie die Schraubenplatte über den Bolzen an, tragen Sie einen Tropfen Loctite 222
Gewindekleber auf jeden Bolzen auf, bringen Sie dann die Muttern auf den Bolzen an und
ziehen Sie sie mit 0,45 N-m (64 Unzen) an.
16.
Siehe Abbildung 17. Schließen Sie den Luftwaschschlauch an das Widerhakenfitting und den
Stromversorgungskabel an den Kabelbaum der Steckdose an.
17.
Siehe Abbildung 16. Die Endkappe und die hintere Pistolenbaugruppe am Pistolenkörper
anbringen und dabei darauf achten, dass die Kabelbäume nicht eingeklemmt werden.
18.
Die beiden Kreuzschlitzschrauben und Sicherungsscheiben (31, 32) in die Endkappe
einbauen und die Schrauben mit einem Drehmoment von 0,55 N-m (79 Zoll) anziehen.
19.
Siehe Abbildung 15. Setzen Sie den Pulverschlauch (22) mit einer Drehbewegung in den
Adapter (30) ein, um den Schlauch am inneren O-Ring vorbeizuführen, bis er vollständig sitzt.
20.
Führen Sie das Pulverrohr in die Endkappe und durch die Pistolenkörper ein, schrauben Sie
dann den Adapter in die Endkappe und ziehen Sie ihn fest.
17
19
18
18. Dichtung
19. Schottwand
16
Gehäusebolz
en
16A
20. Schraubplatte
21. Muttern
