8 Encore® Automatische Porzellan-Emaille-Pulversprühpistole
Pistolenanschlüsse
1
1

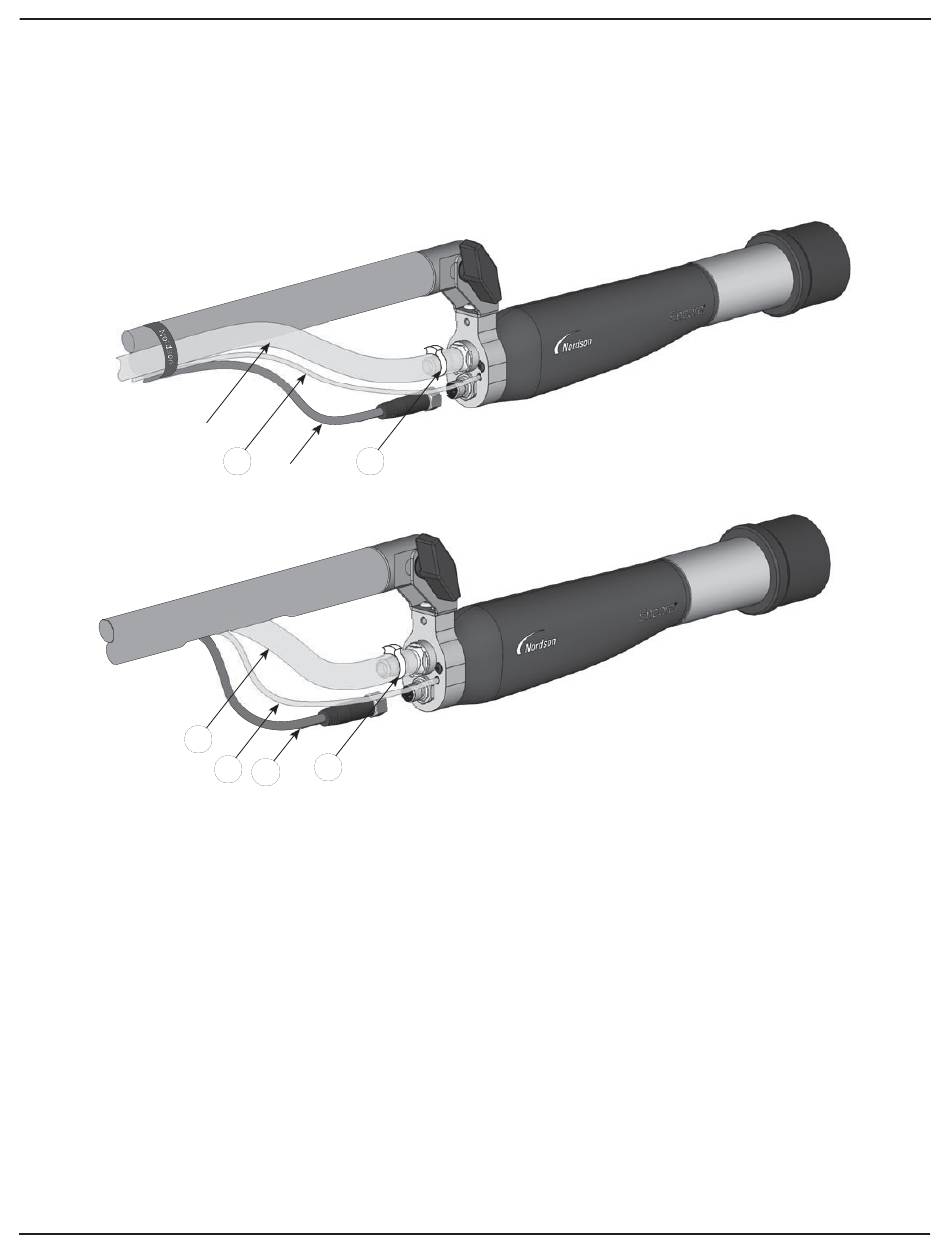

Abbildung 5 Anschlüsse der
Pistole
1.
Pulverschlauch
2.
Luftspülschlauch für
Elektroden
1612502-06
1.
Schließen Sie den Pulverschlauch (1) an den Schlauchanschluss an und sichern Sie den
Schlauch mit einer Schlauchklemme (4).
2.
Schließen Sie den 4-mm-Klarsicht-Elektroden-Luftspülschlauch (2) an das Widerhakenfitting an.
3.
Schließen Sie das Pistolenkabel (3) an die Steckdose an und ziehen Sie die Kabelmutter fest an.
2 4
3
4
2
3
3.
Pistolenkabel
Standardanschlüsse für die Stangenmontage
Optionale Stangenmontageanschlüsse
4. Schlauchklemme
