Test des Stromversorgungswiderstands

J2-1 (ROT)
OSC

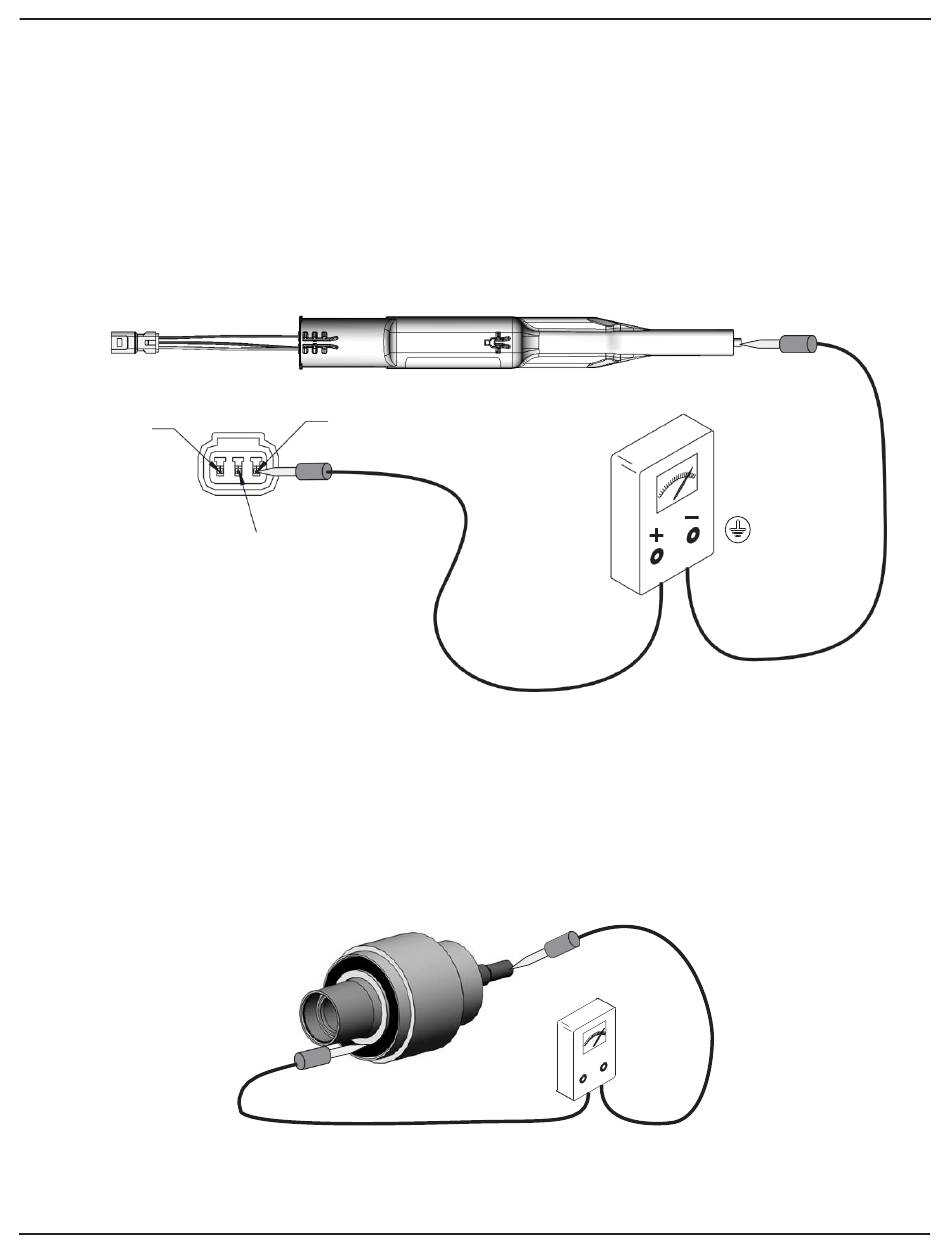

Abbildung 10 Prüfung des Stromversorgungswiderstands
Prüfung des Elektrodenhalterungswiderstandes
Abbildung 11 Prüfung des Elektrodenhalterungswiderstands
1612502-06
Prüfen Sie mit einem Megohm-Meter den Widerstand der Stromversorgung von der
Rückkopplungsklemme J2-3 am Stecker bis zum Kontaktstift im vorderen Ende. Der Widerstand
sollte zwischen 280-320 Megaohm liegen. Wenn der Messwert unendlich ist, tauschen Sie die
Messfühler aus. Wenn der Widerstand außerhalb dieses Bereichs liegt, tauschen Sie das Netzteil
aus.
HINWEIS: Es gibt mehrere Variablen, die die Meg-Ohm-Messwerte Ihres Messgeräts
beeinflussen können (Temperatur und Messspannung). Wenn die Ausgangsspannung des Meg-
Ohm-Messgeräts von der Einstellung 500 VDC abweicht, wirkt sich dies direkt auf die
Messgenauigkeit aus. Außerdem sollten die Messungen bei einer Raumtemperatur von 22°C
oder 72°F durchgeführt werden. Um wiederholbare Ergebnisse zu erzielen, muss der Multiplikator
auf Raumtemperatur abkühlen.
J2-3 (GELB)
RÜCKKOPPLUN
G
J2-2
(SCHWARZ)
GEMEINSAM
Messen Sie mit einem Megaohmmeter den Widerstand der Elektrodenhalterung vom Kontaktring
auf der Rückseite bis zur Elektrode auf der Vorderseite. Der Widerstand sollte 19-23 Megaohm
betragen. Wenn der Widerstand außerhalb dieses Bereichs liegt, reparieren oder ersetzen Sie die
Elektrodenhalterung.
Zur Reparatur der Elektrodenhalterung siehe Reparatur der Elektrodenhalterung im Abschnitt
Reparatur.
19-23 Megohm
280-320 Megohm bei 500 Vdc
(ROT)
(SCHWA
RZ)
