Nordson Encore Produkthandbuch Seite 29

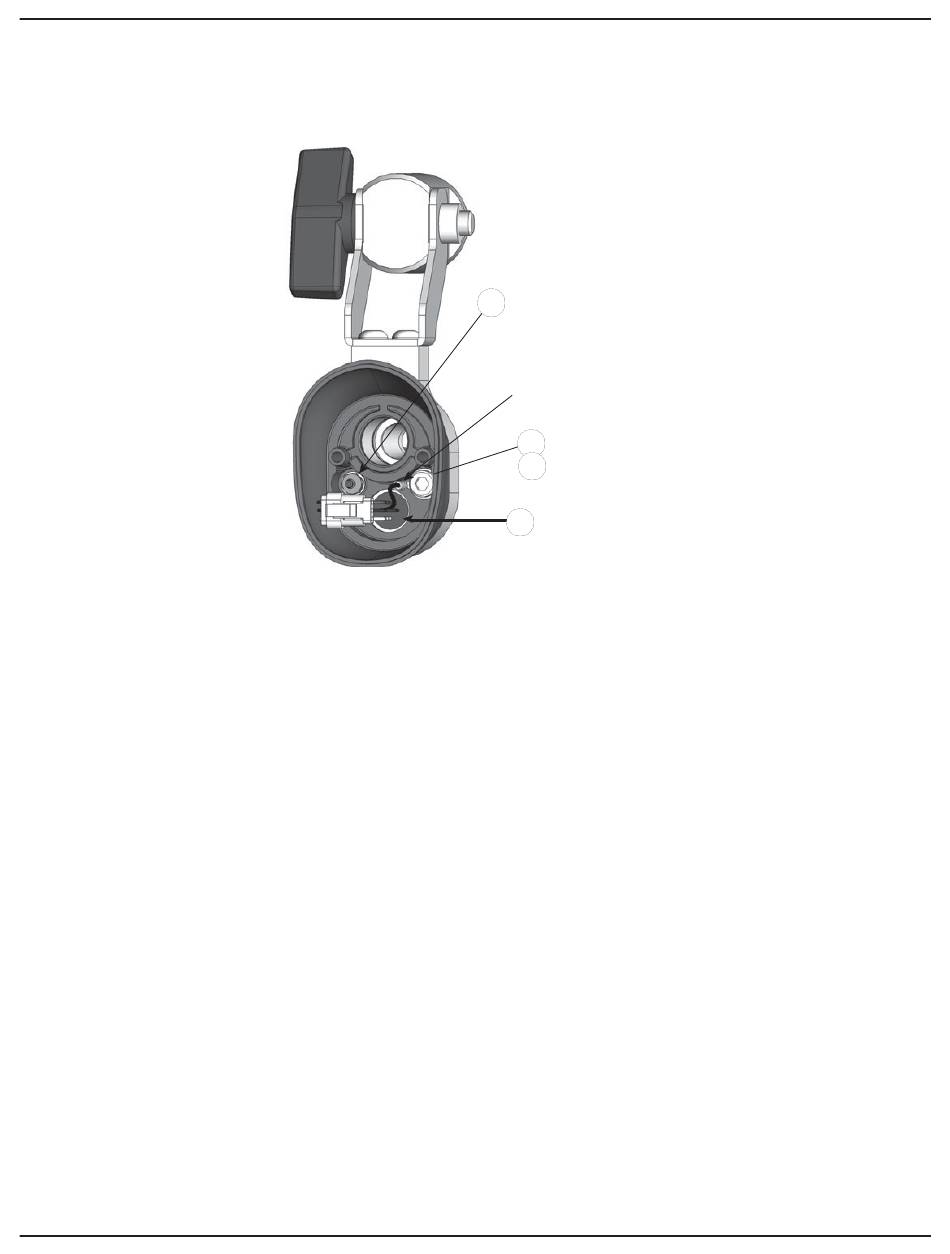

Abbildung 17 Demontage der Pistole - Austausch von Kabelbuchse und Stecknippel
23. Stecknippelverschraubung
24. Kabelbuchse
© 2025 Nordson Gesellschaft
f.
Setzen Sie ein neues Anschlussstück in die Endkappe/den hinteren Pistolenkörper ein
und sichern Sie es mit der Sicherungsmutter.
g.
Siehe Abbildung 17. Den Erdungsanschluss mit der Sechskantschraube und der
Unterlegscheibe (25, 26) an der Endkappe befestigen.
25. Schraube
26. Unterlegscheib
e
8.
Entfernen Sie vorsichtig die beiden kleinen 3-mm-Inbusmuttern (21), die die Schraubenplatte
(20) gegen das Schott (19) halten. Die Gewindebolzen sind mit Gewindekleber versehen.
9.
Entfernen Sie zuerst die Schraubenplatte und dann das Schott vom Pistolengehäuse (16).
10.
Schieben Sie das Netzteil (17) aus dem Pistolengehäuse heraus. Achten Sie darauf, dass
die Rillen am Netzteil und am Pistolenkörper als Führungsschienen dienen.
11.
Wenn Sie einen neuen Luftspülschlauch und einen neuen Filter (Filterbaugruppe, 16A)
installieren, hebeln Sie den Filter aus der Vorderseite des Pistolenkörpers und ziehen Sie den
Schlauch durch die Vorderseite. Eine neue Filterbaugruppe in das Pistolengehäuse einbauen.
12.
Ein neues Netzteil in den Pistolenkörper einbauen, dabei darauf achten, dass die
Führungsschienen richtig ineinander greifen, und auf die Rückseite des Netzteils drücken,
um sicherzustellen, dass es an der Kontaktfläche vorne anliegt.
13.
Prüfen Sie die Schottdichtung (18). Wenn sie beschädigt ist, entfernen Sie sie und ersetzen
Sie sie durch eine neue.
Encore® Automatische P o r z e l l a n - E m a i l l e -
P u l v e r s p r ü h p i s t o l e
23
Erdungsklemme
25
26
24
25
1612502-06
