6 Encore® Automatische Porzellan-Emaille-Pulversprühpistole

Einbau

Standard-Gelenkstangenmontagesatz

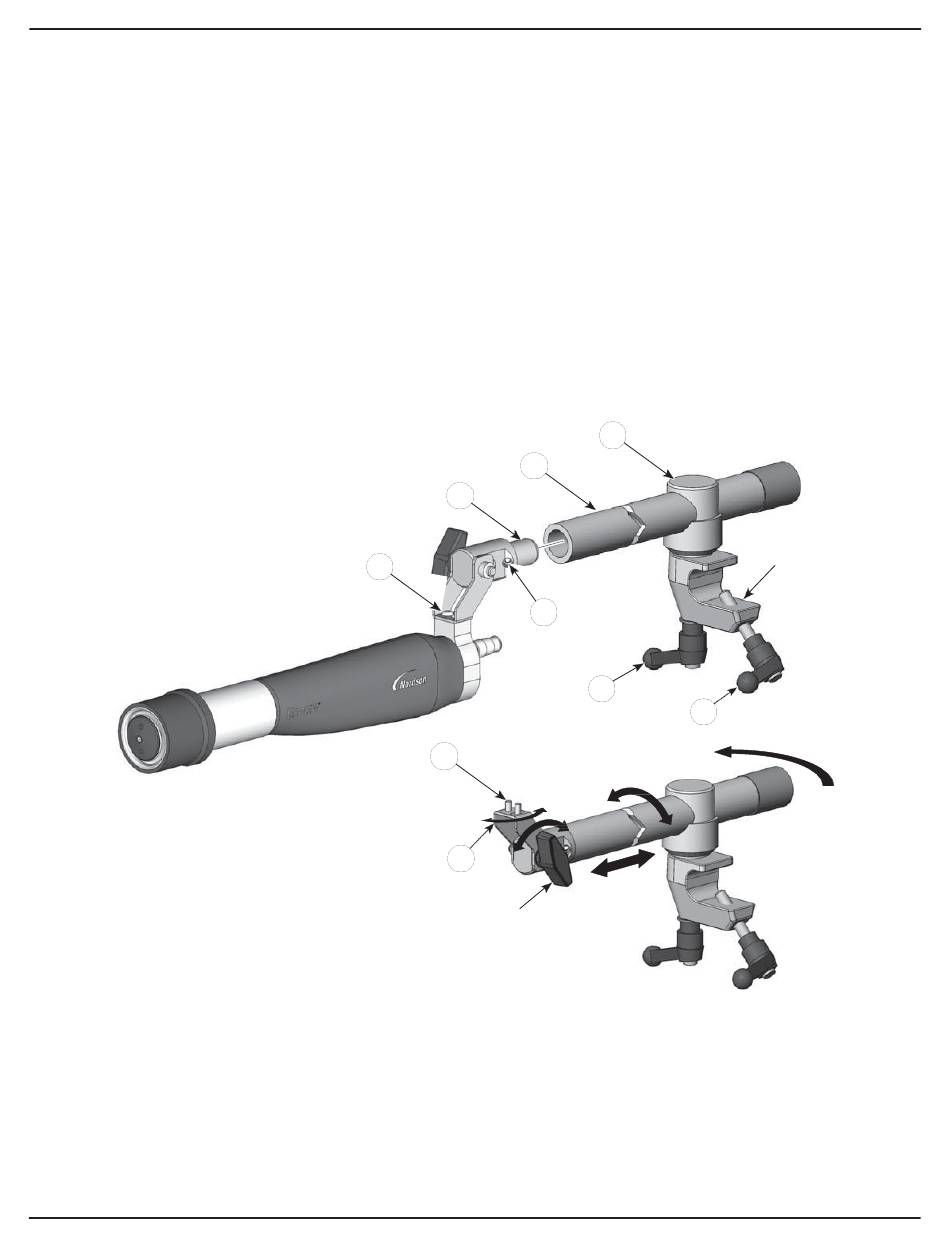

Abbildung 3 Standard Gelenkstangenmontage der Pistole
1.
Knopfschraube
n
2.
Neigungswinkel
3.
Rohr-Adapter
4.
Neigungsknopf
1612502-06
1.
Siehe Abbildung 3. Setzen Sie den Rohradapter (3) in das Ende der Einstellstange (9)
ein und sichern Sie ihn durch Anziehen der Stellschraube (10) mit einem 4-mm-
Inbusschlüssel.
•
Um die Pistolenspitze von einer Seite zur anderen zu bewegen, lösen Sie die rechte Knopfschraube
(1).
•
Um die Pistolenspitze nach oben oder unten zu neigen, lösen Sie den Neigungsknopf (4).
•
Um die Einstellstange zu drehen oder nach vorne oder hinten zu schieben, lösen Sie
den Feststellgriff (5).
2.
Setzen Sie die Klemme (7) auf eine 1-Zoll-Montagestange und ziehen Sie den Klemmengriff (6) fest.
3.
Bündeln Sie den Pulverschlauch, den 4-mm-Klarsicht-Elektroden-Luftspülschlauch und das
Pistolenkabel und befestigen Sie sie mit Nordson-Klettbändern an der Verstellstange.
Verbinden Sie sie mit der Spritzpistole wie in Abbildung 5 gezeigt.
1
1
5.
Feststellgriff
6.
Griff der Klemme
7.
Klemme
8
9
3
10
5
2
4
8.
9.
10.
7
6
Verriegelungskörper
Verstellstange
Stellschraube
