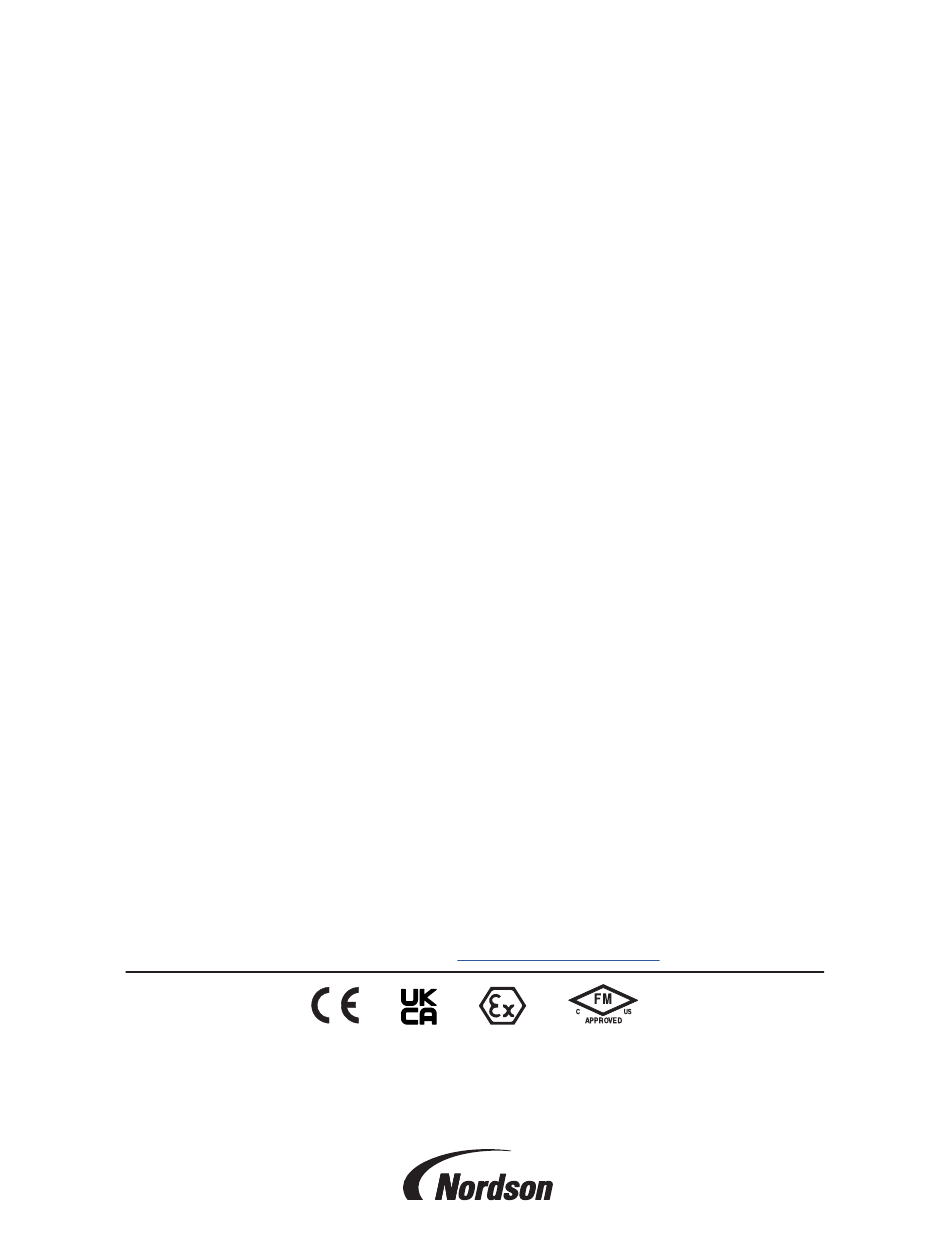

Encore
Engage Systemsteuerung
®
Installation, Fehlersuche, Reparatur
Betriebsanleitung
P/N 7093801_03
– German –
Ausgabe 11/22
Zur Bestellung von Ersatzteilen und für technische Unterstützung wenden Sie sich bitte an das
Nordson Industrial Coating Systems Kundendienstcenter unter (800) 433-9319 oder
an Ihren Ansprechpartner bei Nordson.
Dieses Dokument kann ohne gesonderte Mitteilung geändert werden.
Aktuellste Version siehe http://emanuals.nordson.com.
NORDSON CORPORATION • AMHERST, OHIO • USA
