14 Encore® Automatische Porzellan-Emaille-Pulversprühpistole
Reinigung von Flach- und Eckspritzdüsen

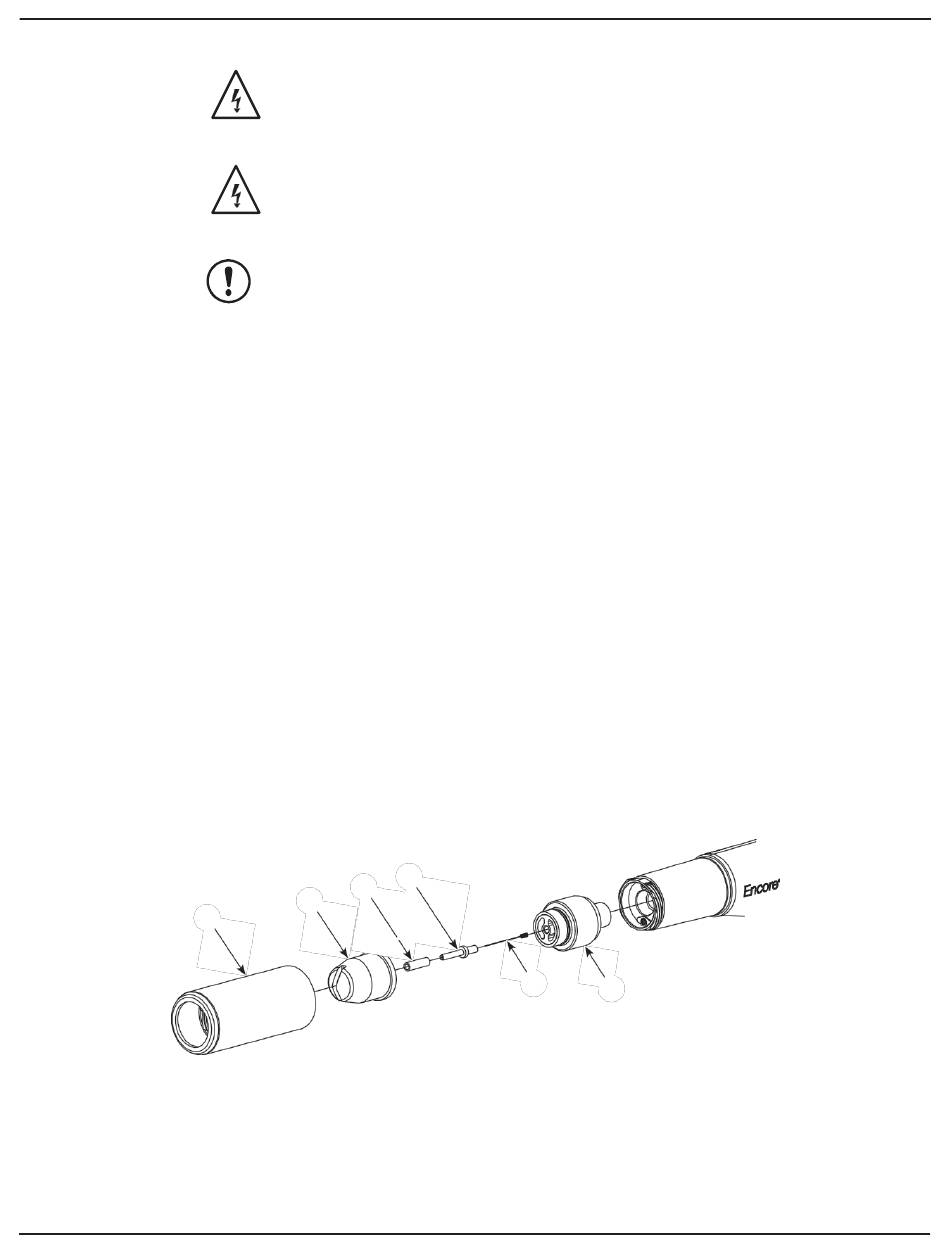

Abbildung 9 Reinigung einer Flach-/Eckspritzdüse
1.
Mutter der Düse
2.
Flachstrahldüse
HINWEIS: Der mit einer Flach-/Eck-Sprühdüse verwendete Elektrodenhalter ist nicht mit einer konischen Sprühdüse austauschbar.
1612502-06
WARNUNG: Lassen Sie den Abzug der Spritzpistole los, schalten Sie das Steuergerät in den
Ruhezustand und erden Sie die Elektrode, bevor Sie dieses Verfahren durchführen. Die
Nichtbeachtung dieser Warnung kann zu einem schweren Stromschlag führen.
WARNUNG: Schalten Sie die Spritzpistole aus und erden Sie die Elektrode, bevor Sie diesen Vorgang
durchführen.
Verfahren. Die Nichtbeachtung dieses Warnhinweises kann zu einem schweren Stromschlag führen.
ACHTUNG: Spülen Sie die Spritzpistole und drücken Sie die Taste Aktivieren/Deaktivieren,
um das Steuergerät in den Ruhezustand zu versetzen und ein versehentliches Auslösen der
Spritzpistole zu verhindern.
1.
Siehe Abbildung 9. Schrauben Sie die Düsenmutter (1) gegen den Uhrzeigersinn ab.
2.
Ziehen Sie die Düsenmutter (1) und die Düse (2) von der Spritzpistole ab. Entfernen Sie die
Düse von der Mutter und reinigen Sie beides mit Niederdruck-Druckluft und sauberen
Tüchern. Bei Abnutzung oder Beschädigung auswechseln.
3.
Entfernen Sie die Elektrodenhalterung (3, 4, 5 und 6) von der Spritzpistole. Reinigen Sie die
Baugruppe mit Niederdruck-Druckluft. Prüfen Sie die Baugruppe und ersetzen
wenn sie abgenutzt oder beschädigt ist. Siehe Austausch der Elektrodenhalterung im Abschnitt
Abschnitt Reparatur dieses Handbuchs.
4.
Überprüfen Sie die Verschleißhülse (3) und den Elektrodenhalter (4). Wenn einer von beiden
verschlissen oder beschädigt ist,
ersetzen Sie sie durch den Elektrodenhaltersatz für Flachstrahlgeräte.
a.
Schrauben Sie den Elektrodenhalter und die Hülse von der Elektrodenhalterung (6) ab.
b.
Die neue Hülse (3) über dem neuen Elektrodenhalter (4) anbringen.
c.
Setzen Sie die Elektrode (5) in die neue Halterung ein und schrauben Sie die Halterung
dann in die Elektrodenhalterung (6).
5.
Bauen Sie die Elektrodenhalterung wieder in die Spritzpistole ein.
6.
Setzen Sie die Düse (2) auf den Elektrodenträger (4) und schrauben Sie dann die Düsenmutter (1)
auf den
im Uhrzeigersinn auf das Pistolengehäuse, bis sie handfest sitzt.
HINWEIS: Drücken Sie die Taste Aktivieren/Deaktivieren, um das Steuergerät aufzuwecken
und den Betrieb wieder aufzunehmen.
3
2
1
3.
Verschleißhülse
4.
Elektrodenhalter (siehe
Hinweis)
4
5
6
5.
Elektrode
6.
Elektrodenhalterung (XD
Abgebildet)
© 2025 Nordson Gesellschaft
