Konische Düse
1

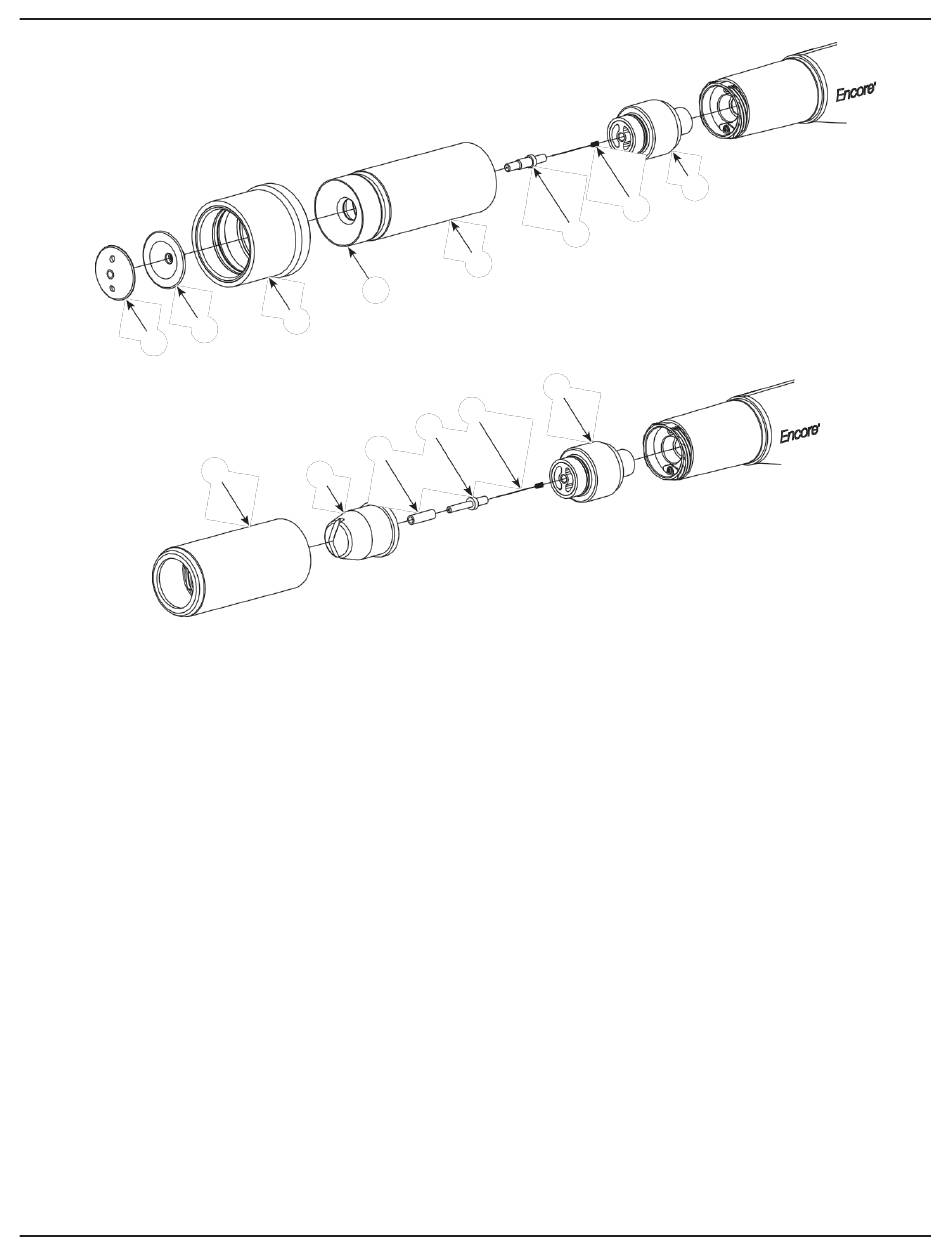

Abbildung 7 Wechsel von konischer zu flacher oder eckiger Sprühdüse (abgebildet mit flacher Sprühdüse)
1.
Ablenkkappe
2.
Ablenkblech
3.
Mustereinstellhülse
4.
Konische Düse
© 2025 Nordson Gesellschaft
4
3
2
10
5
9
5.
Düsenmutter
6.
Halter für konische Elektrode
7.
Elektrode
8.
Elektrodenhalterung (XD
Abgebildet)
Encore® Automatische P o r z e l l a n - E m a i l l e -
P u l v e r s p r ü h p i s t o l e
6
5
8
7
11
Abgebildete
Flachstrahldüse
11
8
7
9.
Flachstrahldüse
10.
Verschleißhülse
11.
Flachelektrodenhalterung
