Auswechseln Des Netzteils - Nordson Encore Produkthandbuch

24 Encore® Automatische Porzellan-Emaille-Pulversprühpistole

Auswechseln des Netzteils

28
32
31

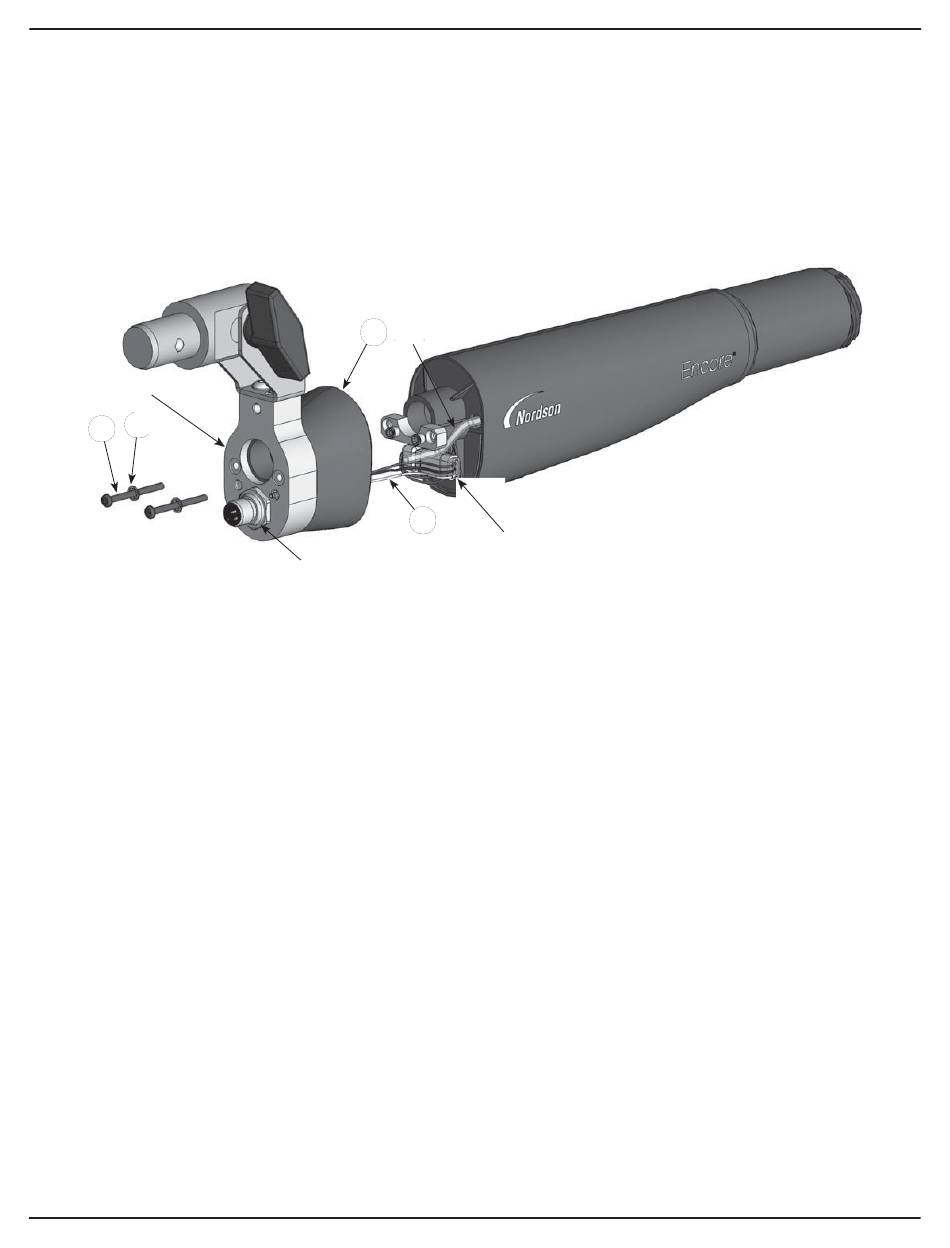

Abbildung 16 Demontage der Pistole - Austausch des Pulverrohrs
16A. Zusammenbau des Filters
24. Kabelbaum der Steckdose
1612502-06
1.
Entfernen Sie die Düse und die Elektrodenhalterung wie auf Seite 12 beschrieben. Bei Verwendung
einer konischen Düse immer zuerst die Deflektorkappe und den Deflektor ab.
2.
Entfernen Sie den Schlauchadapter und das Pulverrohr, wie auf Seite 25 beschrieben.
3.
Siehe Abbildung 16. Die beiden Kreuzschlitzschrauben (31) und innenverzahnten
Sicherungsscheiben (32) von der Endkappe (28) abschrauben und entfernen.
4.
Trennen Sie die Baugruppe Endkappe/Hinteres Gehäuse (27, 28) vorsichtig von der
Baugruppe Vorderes Gehäuse.
27 16A
24
Kontermutter der
Steckhülse
27. Hinteres Gehäuse
28. Endkappe
5.
Einen kleinen Schlitzschraubendreher in den Schlitz an den Kabelbaumsteckern einführen und
trennen Sie den Steckdosenkabelbaum (24) vom Stromversorgungskabelbaum.
6.
Siehe Abbildung 17. Den durchsichtigen Luftspülschlauch von der Stecknadelverschraubung (23) im
Inneren des Geräts abziehen.
das hintere Gehäuse.
7.
Wenn Sie die Kabeldose, das Widerhakenfitting oder den hinteren Pistolenkörper
austauschen:
a.
Siehe Abbildung 17. Verwenden Sie einen 4-mm-Sechskantschlüssel, um die
Sechskantschraube (25) und die Unterlegscheibe (26) zu entfernen und die
Erdungsklemme abzutrennen.
b.
Verwenden Sie einen 1/4-Zoll-Steckschlüssel, um das Widerhakenfitting abzuschrauben.
Entfernen Sie es und die Sicherungs
Unterlegscheibe von der Endkappe.
c.
Siehe Abbildung 16. Schrauben Sie die Sicherungsmutter von der Steckdose ab
und entfernen Sie dann die Steckdose und den Kabelbaum von der Endkappe.
d.
Wenn Sie den hinteren Pistolenkörper austauschen, trennen Sie den hinteren
Pistolenkörper von der Endkappe. Montieren Sie die Endkappe auf ein neues hinteres
Pistolengehäuse.
e.
Entsorgen Sie die Mutter, die dem neuen Anschlussstück mit Widerhaken beiliegt, und
schrauben Sie es mit der Sicherungsscheibe auf dem Anschlussstück durch das hintere
Pistolengehäuse in die Endkappe. Ziehen Sie das Anschlussstück fest an.
Kontermutter der Dose
31. Schrauben
32. Unterlegscheiben
