6.4.2
Anschließen der Hydraulikleitungen am Traktor
Bei Closed-Center-Hydraulik mit Load-Sensing (CCLS) sind alle Hydraulikverbraucher des Traktors
parallel mit einer Druckleitung an die Pumpe und einer Tankleitung an den Hydrauliktank
angeschlossen. Zusätzlich sind alle Verbraucher mit einer Load-Sensing-Leitung an die
Pumpensteuerung angeschlossen. Die einzelnen Load-Sensing-Leitungen sind mit Wechselventilen
angeschlossen, sodass immer der Verbraucher mit der höchsten Last (Load) den Druck auf der
LS-Leitung und damit die Pumpleistung bestimmt.
Das Proportionalventil des Frontladers wird genauso angeschlossen:
(1) Zusätzliches Wechselventil an einer LS-Leitung des Traktors einsetzen.
(2) Leitung P1 an Wechselventil anschließen.
(3) Leitungen P und T an vorhandene Druck- und Tankleitungen anschließen.
Die Druckleitung des Proportionalventils sollte nach dem Druckbegrenzungsventil des Traktors
angeordnet sein, damit durch den Frontlader die Pumpe nicht überlastet werden kann.
Das Proportionalventil ist angeschlossen.
Prinzipielle Vorgehensweise:
(1) Leitung P an einen freien Druckanschluss
oder mit einem T-Stück an eine Druckleitung
anschließen.
(2) Leitung T an einem freien Tankanschluss
oder mit einem T-Stück an einer Tankleitung
anschließen.
27
ANSCHLIEßEN DER HYDRAULIKLEITUNGEN
1
2
LS
12
11

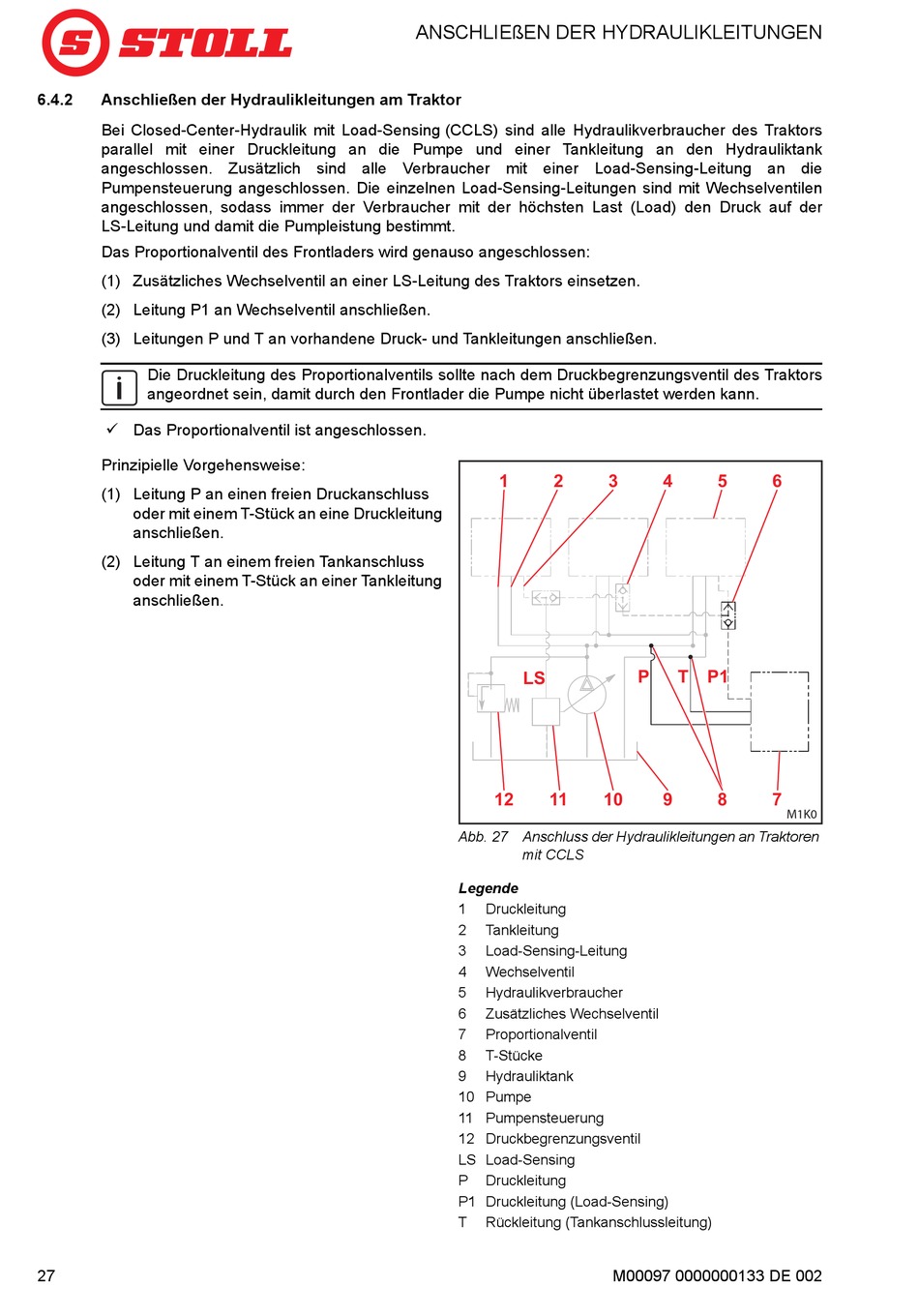

Abb. 27 Anschluss der Hydraulikleitungen an Traktoren
mit CCLS
Legende
1
Druckleitung
2
Tankleitung
3
Load-Sensing-Leitung
4
Wechselventil
5
Hydraulikverbraucher
6
Zusätzliches Wechselventil
7
Proportionalventil
8
T-Stücke
9
Hydrauliktank
10 Pumpe
11 Pumpensteuerung
12 Druckbegrenzungsventil
LS Load-Sensing
P
Druckleitung
P1 Druckleitung (Load-Sensing)
T
Rückleitung (Tankanschlussleitung)
3
4
5
6
P
T
P1
10
9
8
7
