ANSCHLIEßEN DER HYDRAULIKLEITUNGEN
6.3.2
Anschließen der Hydraulikleitungen am Traktor
Bei Open-Center-Hydraulik mit Load-Sensing (OCLS) sind alle Hydraulikverbraucher des Traktors
parallel mit einer Druckleitung an die Pumpe und einer Tankleitung an den Hydrauliktank
angeschlossen. Zusätzlich sind alle Verbraucher mit einer Load-Sensing-Leitung an die Druckwaage
der
Traktorsteuergeräte
Wechselventilen angeschlossen, sodass immer der Verbraucher mit der höchsten Last (Load) den
Druck auf der LS-Leitung und damit die Pumpleistung bestimmt.
Das Proportionalventil des Frontladers wird genauso angeschlossen:
(1) Zusätzliches Wechselventil an einer LS-Leitung des Traktors einsetzen.
(2) Leitung P1 an Wechselventil anschließen.
(3) Leitungen P und T an vorhandene Druck- und Tankleitungen anschließen.
Die Druckleitung des Proportionalventils sollte nach dem Druckbegrenzungsventil des Traktors
angeordnet sein, damit durch den Frontlader die Pumpe nicht überlastet werden kann.
Das Proportionalventil ist angeschlossen.
Prinzipielle Vorgehensweise:
(1) Leitung P an einen freien Druckanschluss
oder mit einem T-Stück an eine Druckleitung
anschließen.
(2) Leitung T an einem freien Tankanschluss
oder mit einem T-Stück an einer Tankleitung
anschließen.
M00097 0000000133 DE 002
angeschlossen.
Die
einzelnen

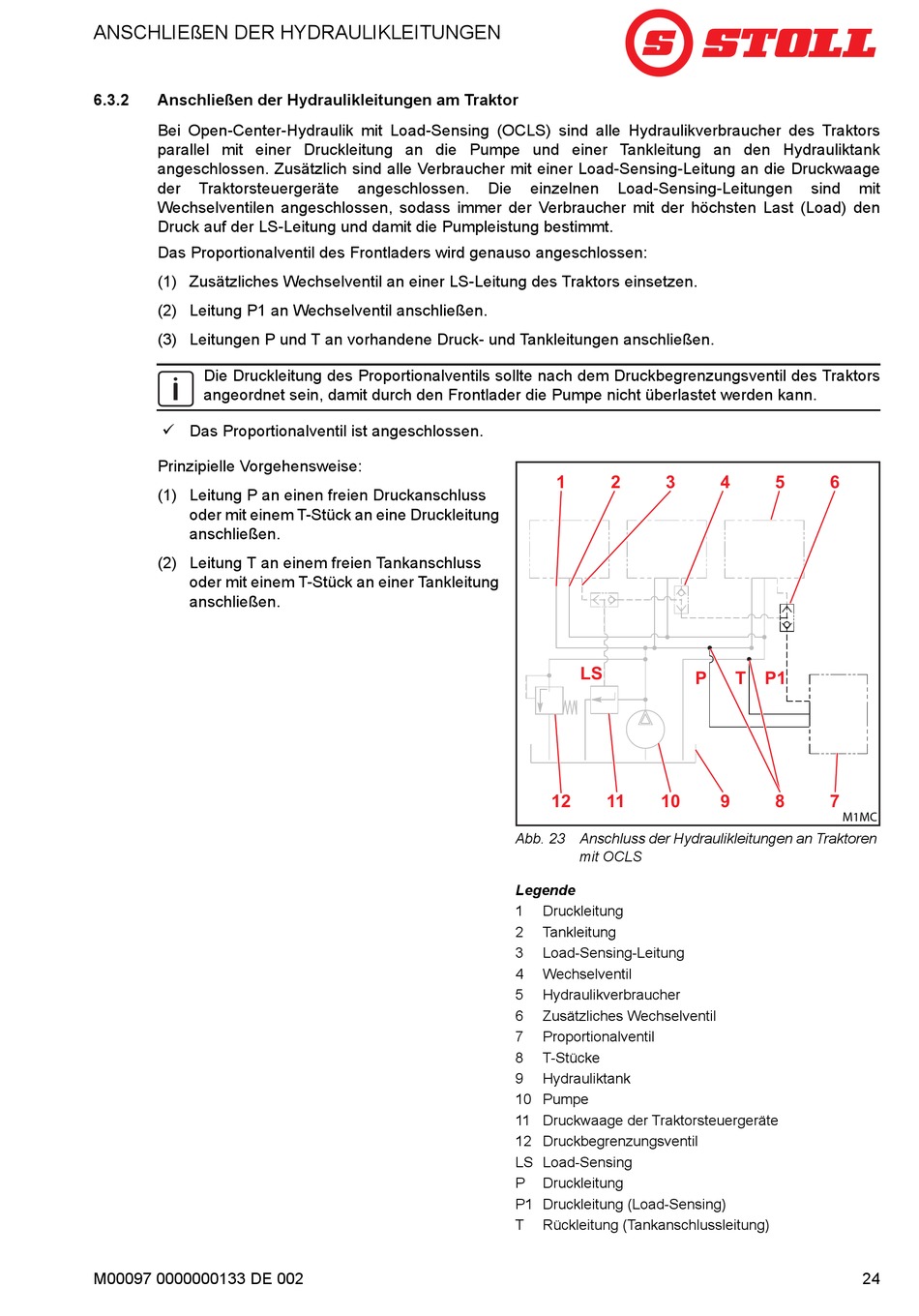

Abb. 23 Anschluss der Hydraulikleitungen an Traktoren
Legende
1
2
3
4
5
6
7
8
9
10 Pumpe
11 Druckwaage der Traktorsteuergeräte
12 Druckbegrenzungsventil
LS Load-Sensing
P
P1 Druckleitung (Load-Sensing)
T
Load-Sensing-Leitungen
1
2
3
LS
P
12
11
10
mit OCLS
Druckleitung
Tankleitung
Load-Sensing-Leitung
Wechselventil
Hydraulikverbraucher
Zusätzliches Wechselventil
Proportionalventil
T-Stücke
Hydrauliktank
Druckleitung
Rückleitung (Tankanschlussleitung)
sind
mit
4
5
6
T
P1
9
8
7
M1MC
24
