ANSCHLIEßEN DER HYDRAULIKLEITUNGEN
Proportionalventil Hydac – Base Control,
Konfiguration CC
Bei Closed-Center-Hydraulik muss das
Druckbegrenzungsventil „190 bar"
geschlossen werden.
Hydraulikleitungen
anschließen:
(1) Kunststoffstopfen mit Beschriftung „190" in
Bohrung unten am Proportionalventil mit
kleinem Schraubendreher durchstoßen und
herausbrechen.
(2) Schraube des Druckbegrenzungsventils in
Bohrung mit Innensechskantschlüssel
(6 mm) bis zum Anschlag nach rechts
drehen.
(3) Verschlussstopfen am Proportionalventil in
Anschluss Pb einschrauben.
(4) 2 Einschraubstutzen ¾" in Proportionalventil
einschrauben.
(5) Leitungen P und T mit Einschraubstutzen
anschließen.
Die Hydraulikleitungen sind am Ventil
angeschlossen.
M00097 0000000133 DE 002
an
Proportionalventil
CC
1
1
2
2
3
3
T
T

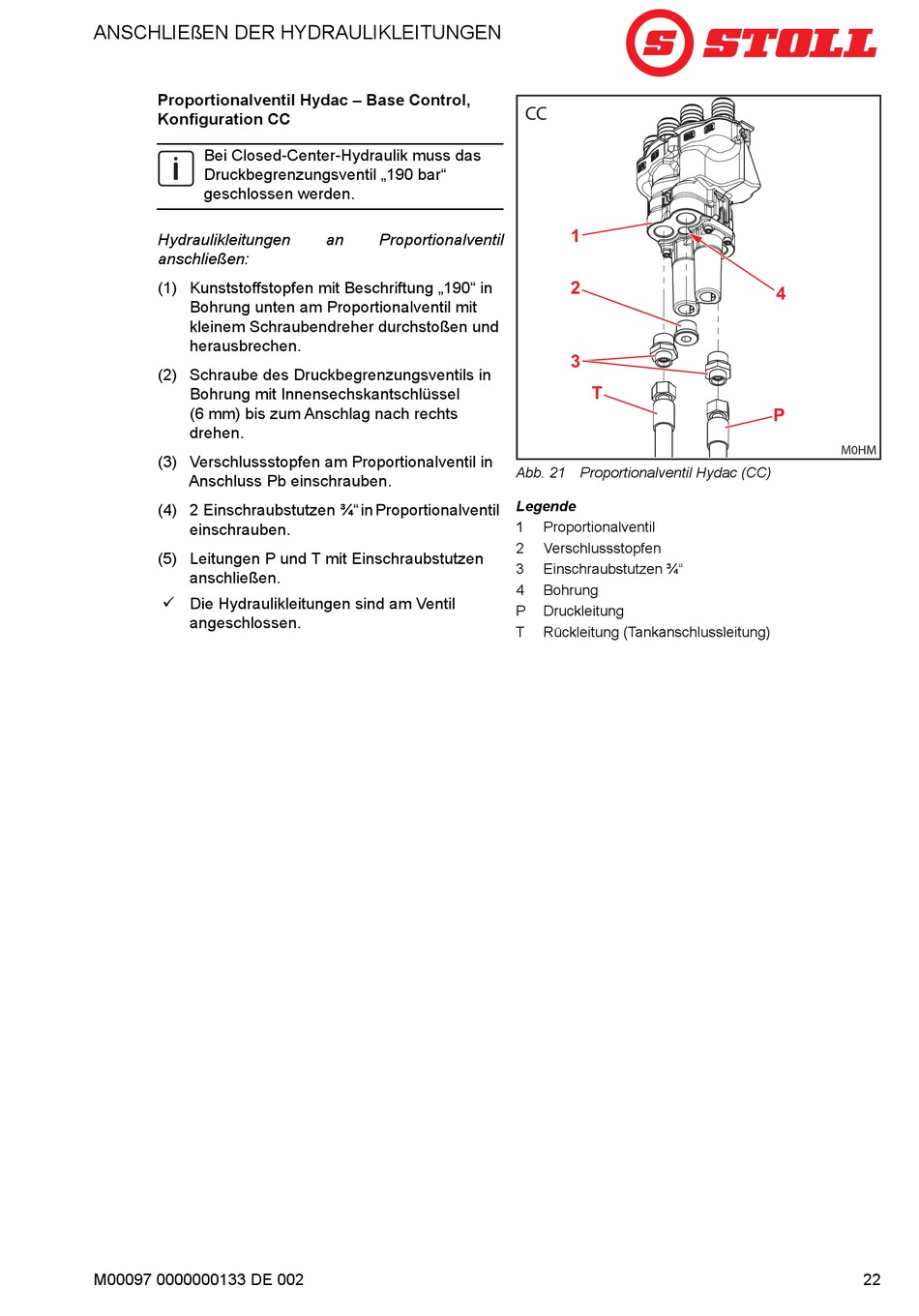

Abb. 21 Proportionalventil Hydac (CC)
Legende
1
Proportionalventil
2
Verschlussstopfen
3
Einschraubstutzen ¾"
4
Bohrung
P
Druckleitung
T
Rückleitung (Tankanschlussleitung)
4
4
P
P
