ANSCHLIEßEN DER HYDRAULIKLEITUNGEN
6.1
Zuordnung der Leitungen des Frontladers zu den Anschlussstellen

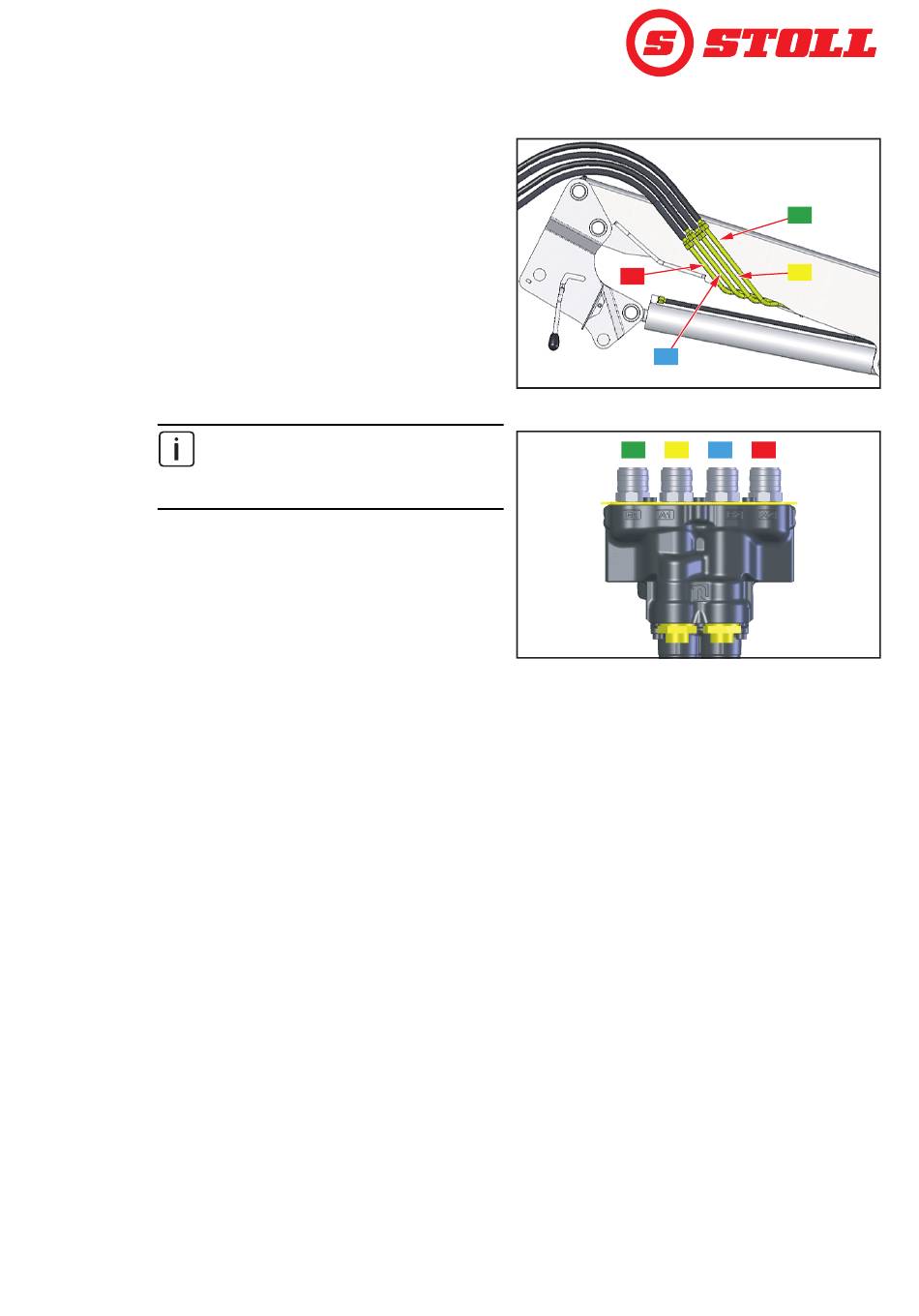

Die Schlauchleitungen am Frontlader sind A1,
B1, A2 und B2 (siehe Abb. 15). Die
Bezeichnungen A1, B1, A2, B2 sind auch an den
Proportionalventilen (siehe Abb. 16) zu finden.
Funktionen und Kennfarben:
A1
Heben, gelb
B1
Senken, grün oder schwarz
A2
Schöpfen, blau
B2
Schütten, rot
Die eingeprägte Beschriftung an den
Gusskörpern der Proportionalventile kann
abweichen. Die Anschlussreihenfolge von
links nach rechts ist immer B1-A1-A2-B2.
