Stoll Base Control Montageanleitung Seite 27

Einhebelsteuergerät

Werbung

ANSCHLIEßEN DER HYDRAULIKLEITUNGEN
6.4
Base Control CCLS für Traktoren mit Closed-Center-Hydraulik mit Load Sensing (CCLS)
6.4.1
Funktionsprinzip
P
≈ 20 bar
min

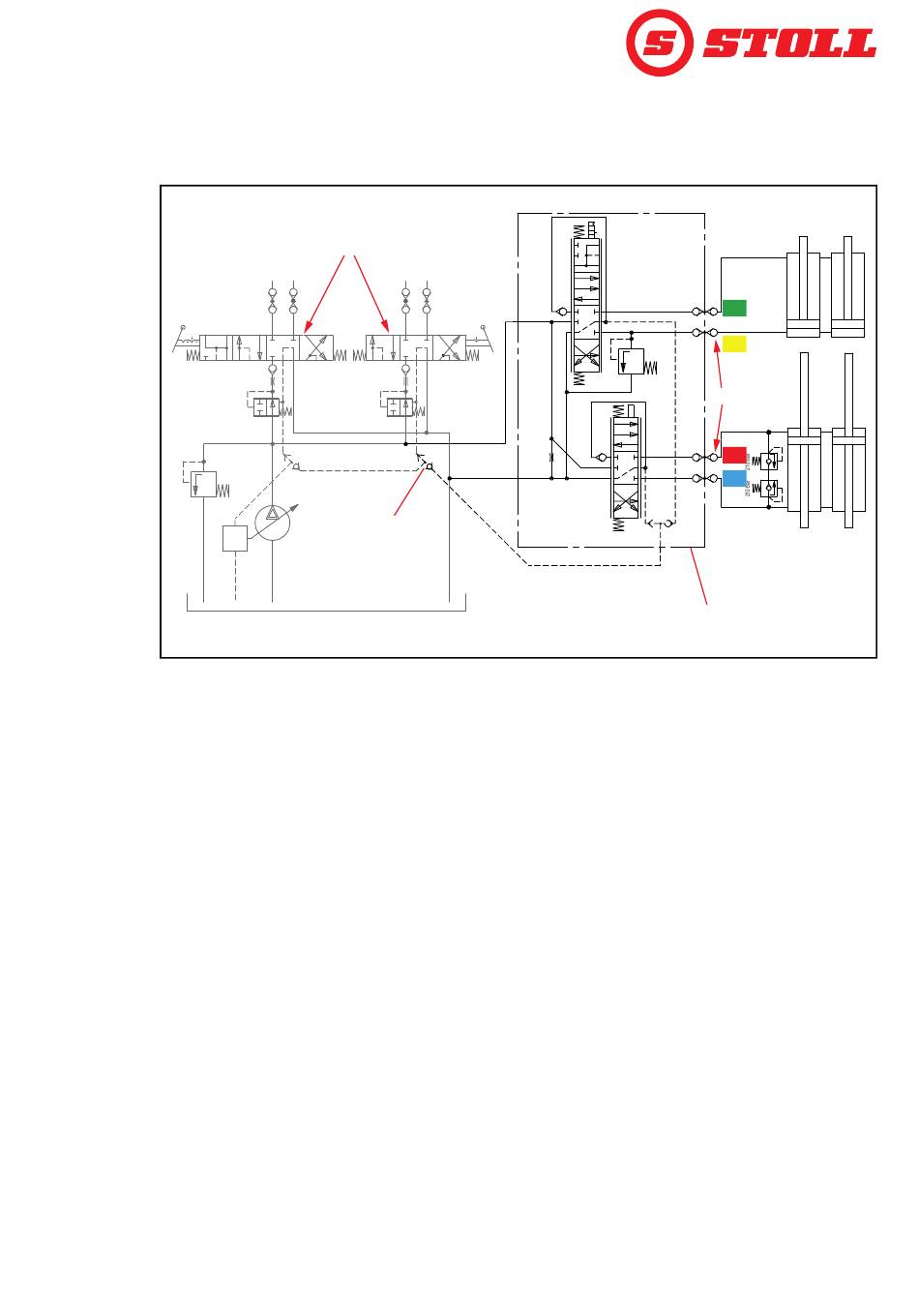

Abb. 26 Funktionsprinzip Closed-Center-Hydraulik mit Load-Sensing (CCLS)
Legende
1
Steuergerät am rechten Anbauteil (vorgesteuerte elektrische Proportionalventile)
2
Schnittstelle zum Frontlader (siehe 5.1 Anbau des Proportionalventils am Traktor)
3
Zusätzliches Wechselventil für Load-Sensing
4
Vorhandene Ventile am Traktor (z. B. für Koppelstellen am Heck) stehen für andere Geräte zur Verfügung.
LS
Load-Sensing (Leitung P1)
P
Druckleitung
P
Standby-Druck des Systems
min
T
Rückleitung (Tank)
M00097 0000000133 DE 002
4
P
T
3
P
210 bar
Ø0.6
T
LS
P1 (LS)
B1
B1
A1
A1
2
B2
B2
A2
A2
1
M0GY
26
