MONTAGE DES PROPORTIONALVENTILS
5.3

Anbau des Hydro-Fix (Option)

Benötigtes Werkzeug:
 Innensechskantschlüssel SW6
 Schraubendreher
5.3.1

Anbau ohne Elektrik

(1) 5 Schrauben am Ventil herausdrehen.
(2) Lasche an Abdeckung entfernen.
(3) Abdeckung bis ca. 5 mm vor Blechkante auf
Ventil schieben.
(4) Hydro-Fix-Unterteil auf Ventil schieben
(nicht ganz bis unten).
M00097 0000000133 DE 002

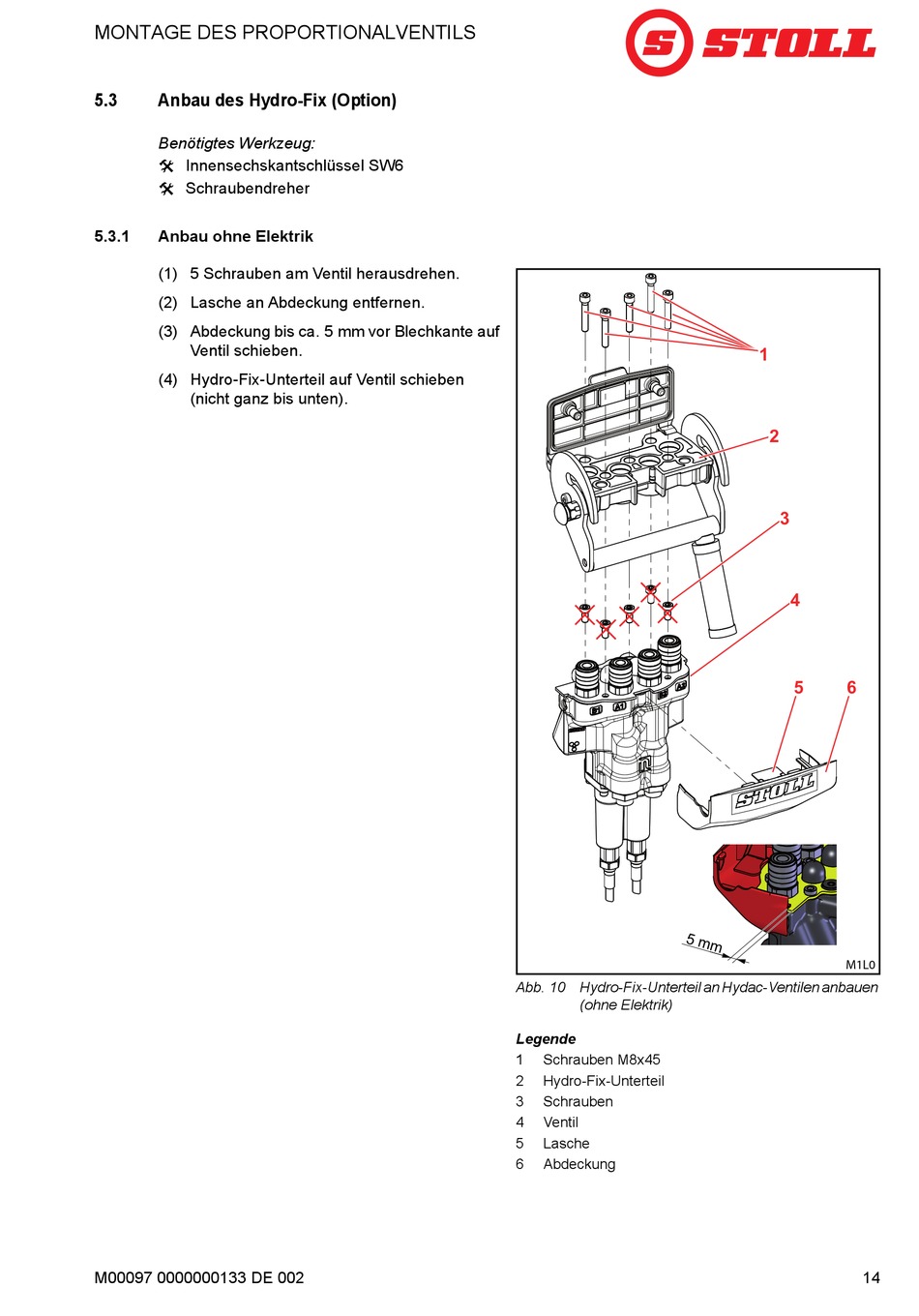

Abb. 10 Hydro-Fix-Unterteil an Hydac-Ventilen anbauen
(ohne Elektrik)
Legende
1 Schrauben M8x45
2 Hydro-Fix-Unterteil
3 Schrauben
4 Ventil
5 Lasche
6 Abdeckung
1 1
2 2
3 3
4 4
5 5 6 6
M1L0
