6.2
Base Control ST für Traktoren mit Open-Center-Hydraulik (OC) und Closed-Center-
Hydraulik (CC)
6.2.1
Funktionsprinzip

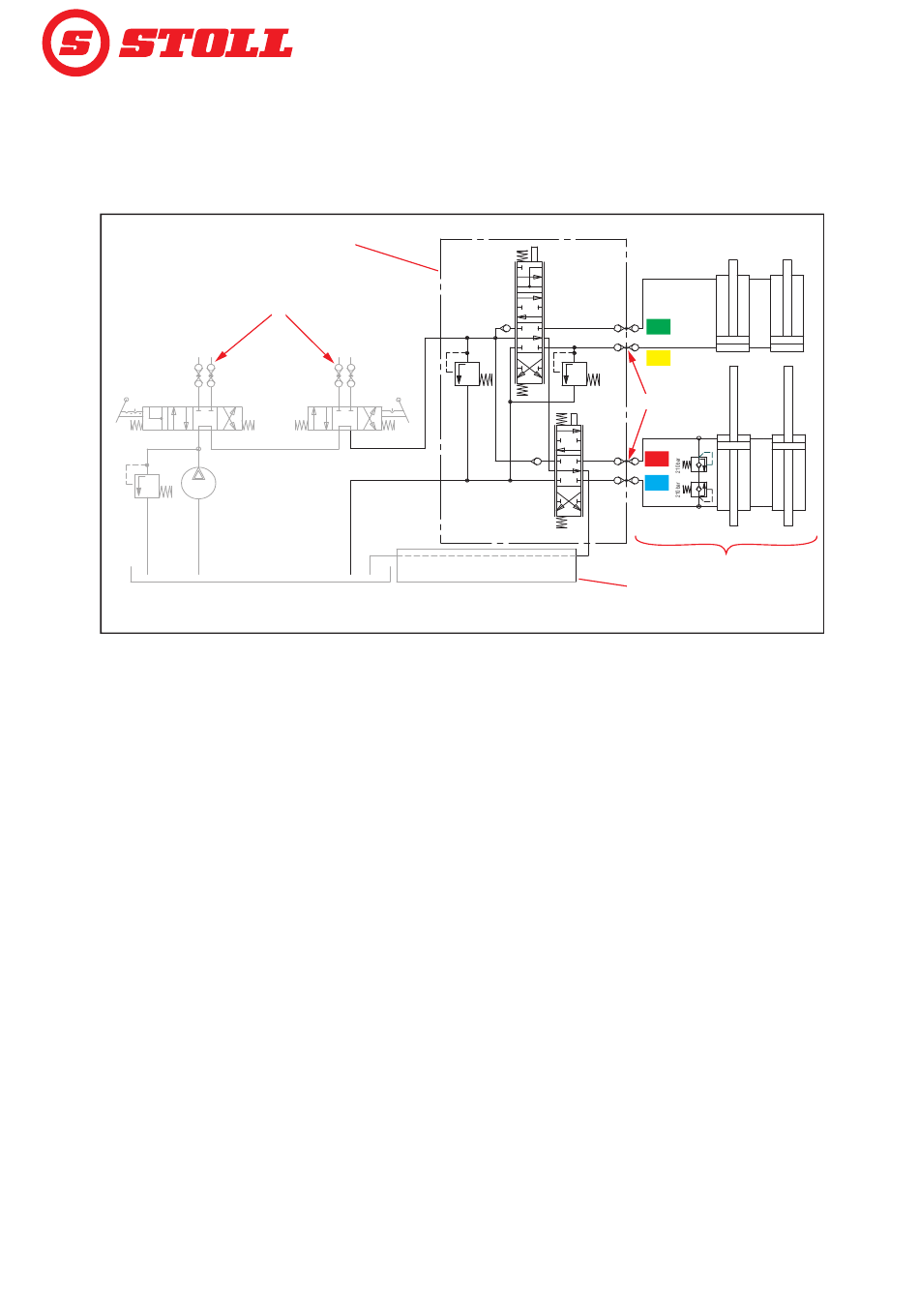

Abb. 17 Funktionsprinzip Open-Center-Hydraulik (OC)
Legende
1
Vorhandene Ventile am Traktor (z. B. für Koppelstellen am Heck) stehen für andere Geräte zur Verfügung
2
Proportionalventil am rechten Anbauteil
3
Schnittstelle zum Frontlader (siehe 5.1 Anbau des Proportionalventils am Traktor)
4
Frontlader
5
Druckweiterleitung zu Verbrauchern niedrigerer Priorität
P
Druckleitung
T1
Druckweiterleitung (Pb)
T
Rückleitung (Tankanschlussleitung)
Die drei Hydraulikleitungen P, T1 und T verbinden das OC-Proportionalventil mit der Traktorhydraulik.
Open-Center, letzter Verbraucher (OC-LU)
Ist das Proportionalventil der letzte Verbraucher in der Kette (Open-Center Last User, OC-LU), werden
die Anschlüsse T und T1 am Ventil verbunden. Es werden dann nur die Leitungen P und T
angeschlossen.
Closed-Center (CC)
Bei Closed-Center-Hydraulik werden alle Verbraucher parallel mit den Leitungen P und T
angeschlossen. Der Anschluss T1 (Pb) am Ventil wird verschlossen. Das Druckbegrenzungsventil
„190 bar" wird geschlossen.
19
ANSCHLIEßEN DER HYDRAULIKLEITUNGEN
2
2
1
1
P
P
190 bar
T
T
B1
B1
A1
A1
225 bar
3
3
B2
B2
A2
A2
T1 (Pb)
T1 (Pb)
4
4
5
5
M00097 0000000133 DE 002
M1JT
