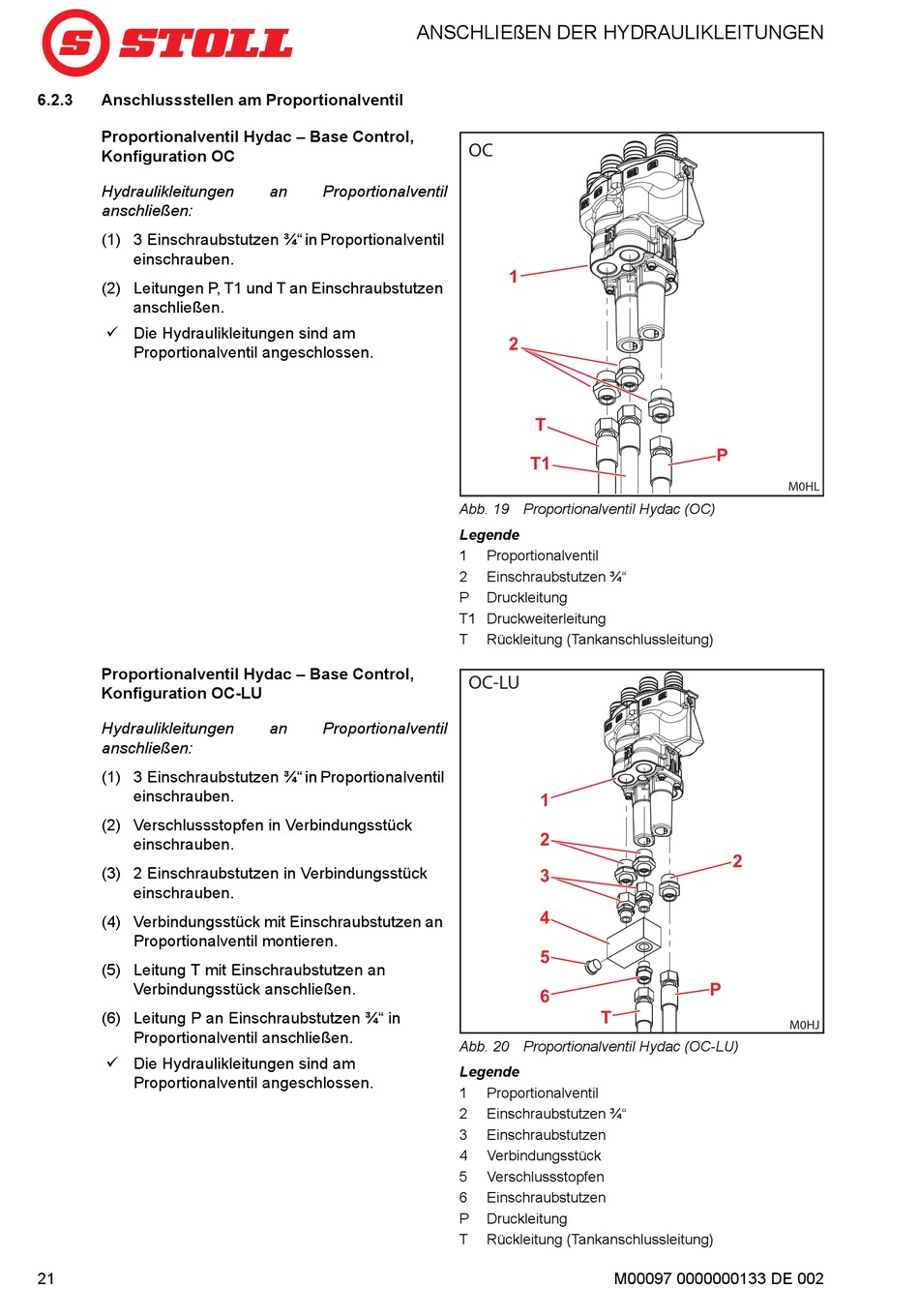

6.2.3
Anschlussstellen am Proportionalventil
Proportionalventil Hydac – Base Control,
Konfiguration OC
Hydraulikleitungen
anschließen:
(1) 3 Einschraubstutzen ¾" in Proportionalventil
einschrauben.
(2) Leitungen P, T1 und T an Einschraubstutzen
anschließen.
Die Hydraulikleitungen sind am
Proportionalventil angeschlossen.
Proportionalventil Hydac – Base Control,
Konfiguration OC-LU
Hydraulikleitungen
anschließen:
(1) 3 Einschraubstutzen ¾" in Proportionalventil
einschrauben.
(2) Verschlussstopfen in Verbindungsstück
einschrauben.
(3) 2 Einschraubstutzen in Verbindungsstück
einschrauben.
(4) Verbindungsstück mit Einschraubstutzen an
Proportionalventil montieren.
(5) Leitung T mit Einschraubstutzen an
Verbindungsstück anschließen.
(6) Leitung P an Einschraubstutzen ¾" in
Proportionalventil anschließen.
Die Hydraulikleitungen sind am
Proportionalventil angeschlossen.
21
ANSCHLIEßEN DER HYDRAULIKLEITUNGEN
an
Proportionalventil
an
Proportionalventil
OC
1
1
2
2
T
T
T1
T1
Abb. 19 Proportionalventil Hydac (OC)
Legende
1
Proportionalventil
2
Einschraubstutzen ¾"
P
Druckleitung
T1 Druckweiterleitung
T
Rückleitung (Tankanschlussleitung)
OC-LU
1
1
2
2
3
3
4
4
5
5
6
6
T
T
Abb. 20 Proportionalventil Hydac (OC-LU)
Legende
1
Proportionalventil
2
Einschraubstutzen ¾"
3
Einschraubstutzen
4
Verbindungsstück
5
Verschlussstopfen
6
Einschraubstutzen
P
Druckleitung
T
Rückleitung (Tankanschlussleitung)
M00097 0000000133 DE 002
P
P
M0HL
2
2
P
P
M0HJ
