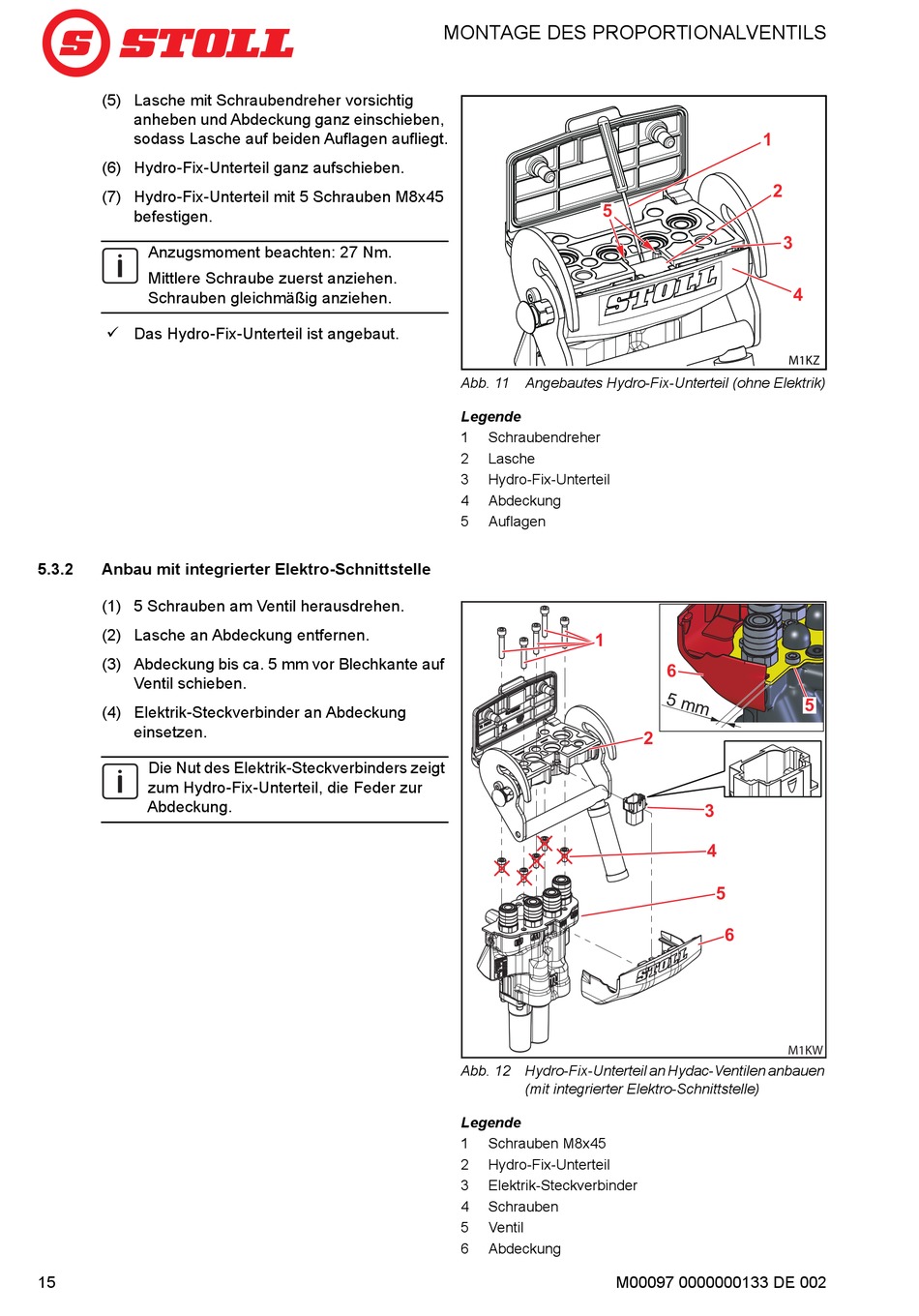

(5) Lasche mit Schraubendreher vorsichtig
anheben und Abdeckung ganz einschieben,
sodass Lasche auf beiden Auflagen aufliegt.
(6) Hydro-Fix-Unterteil ganz aufschieben.
(7) Hydro-Fix-Unterteil mit 5 Schrauben M8x45
befestigen.
Anzugsmoment beachten: 27 Nm.
Mittlere Schraube zuerst anziehen.
Schrauben gleichmäßig anziehen.
Das Hydro-Fix-Unterteil ist angebaut.
5.3.2
Anbau mit integrierter Elektro-Schnittstelle
(1) 5 Schrauben am Ventil herausdrehen.
(2) Lasche an Abdeckung entfernen.
(3) Abdeckung bis ca. 5 mm vor Blechkante auf
Ventil schieben.
(4) Elektrik-Steckverbinder an Abdeckung
einsetzen.
Die Nut des Elektrik-Steckverbinders zeigt
zum Hydro-Fix-Unterteil, die Feder zur
Abdeckung.
15
MONTAGE DES PROPORTIONALVENTILS
5
5
Abb. 11
Angebautes Hydro-Fix-Unterteil (ohne Elektrik)
Legende
1
Schraubendreher
2
Lasche
3
Hydro-Fix-Unterteil
4
Abdeckung
5
Auflagen
1
1
Abb. 12 Hydro-Fix-Unterteil an Hydac-Ventilen anbauen
(mit integrierter Elektro-Schnittstelle)
Legende
1
Schrauben M8x45
2
Hydro-Fix-Unterteil
3
Elektrik-Steckverbinder
4
Schrauben
5
Ventil
6
Abdeckung
M00097 0000000133 DE 002
1
1
2
2
3
3
4
4
M1KZ
6
6
5
5
2
2
3
3
4
4
5
5
6
6
M1KW
