(3) Eine LS-Leitung des Traktors unterbrechen,
meist an einer Anschlussstelle.
(4) Wechselventil einbauen.
Das T-förmige Wechselventil muss in der
korrekten Einbaurichtung eingesetzt
werden:
Die Enden des Querbalkens des T zeigen
zu den Hydraulikverbrauchern. Der „Fuß"
des T zeigt in Richtung Druckwaage der
Traktorsteuergeräte.
(5) Leitung P1 an Wechselventil anschließen.
Die Hydraulikleitungen sind am Traktor
angeschlossen.
6.3.3
Anschlussstellen am Proportionalventil
Proportionalventil Hydac – Base Control,
Konfiguration LS
Hydraulikleitungen
anschließen:
(1) 2 Einschraubstutzen ¾" in Proportionalventil
einschrauben.
(2) 1 Einschraubstutzen ¼" in Wechselventil
einschrauben.
(3) Leitungen P, P1 und T an Einschraubstutzen
anschließen.
Die Hydraulikleitungen sind am
Proportionalventil angeschlossen.
25
ANSCHLIEßEN DER HYDRAULIKLEITUNGEN
an
Proportionalventil
2
1
LS
LS
4

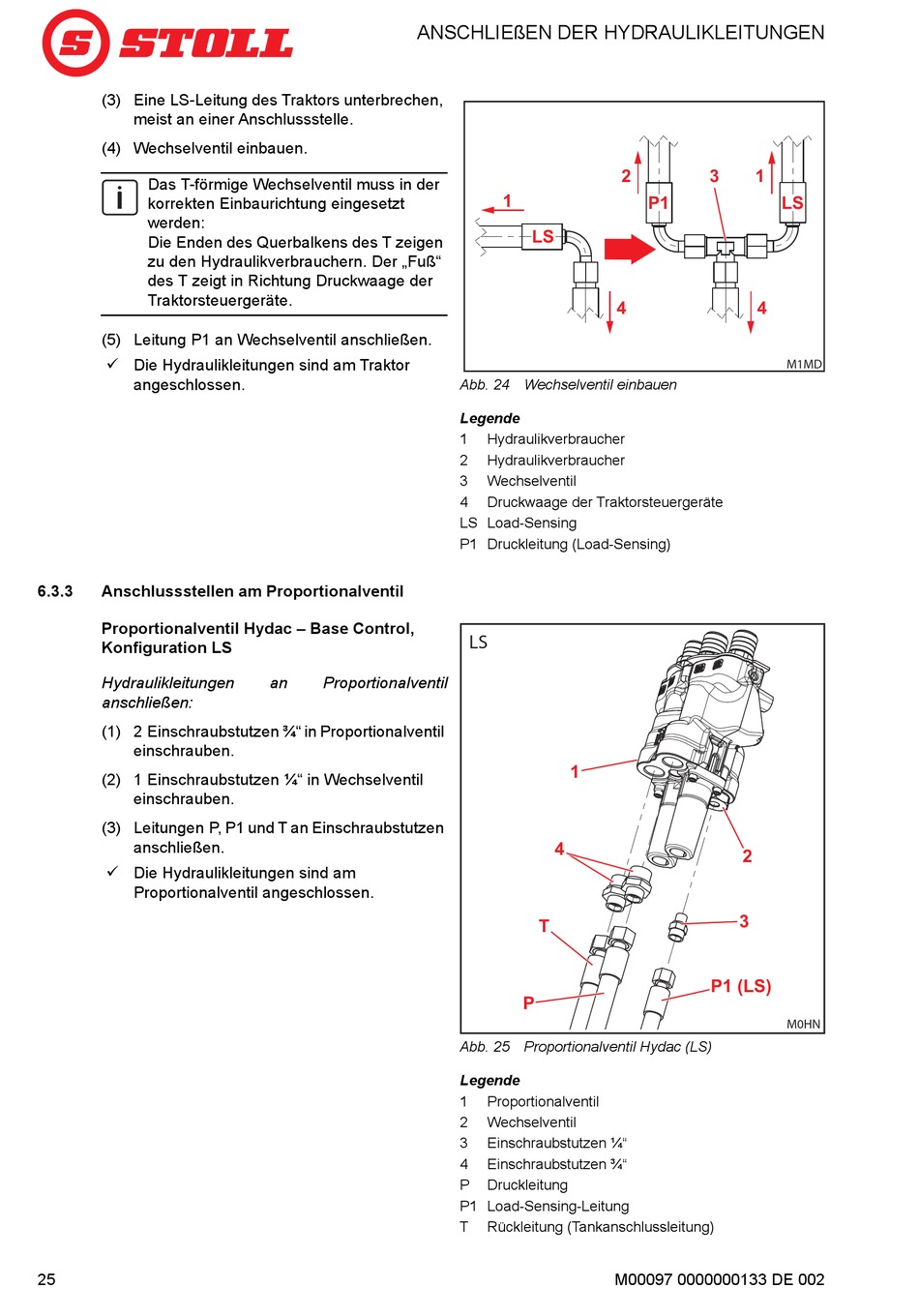

Abb. 24 Wechselventil einbauen
Legende
1
Hydraulikverbraucher
2
Hydraulikverbraucher
3
Wechselventil
4
Druckwaage der Traktorsteuergeräte
LS Load-Sensing
P1 Druckleitung (Load-Sensing)
LS
1
1
4
4
T
T
P
P
Abb. 25 Proportionalventil Hydac (LS)
Legende
1
Proportionalventil
2
Wechselventil
3
Einschraubstutzen ¼"
4
Einschraubstutzen ¾"
P
Druckleitung
P1 Load-Sensing-Leitung
T
Rückleitung (Tankanschlussleitung)
M00097 0000000133 DE 002
3
1
P1
P1
LS
LS
4
M08Y
M1MD
2
2
3
3
P1 (LS)
P1 (LS)
M0HN
