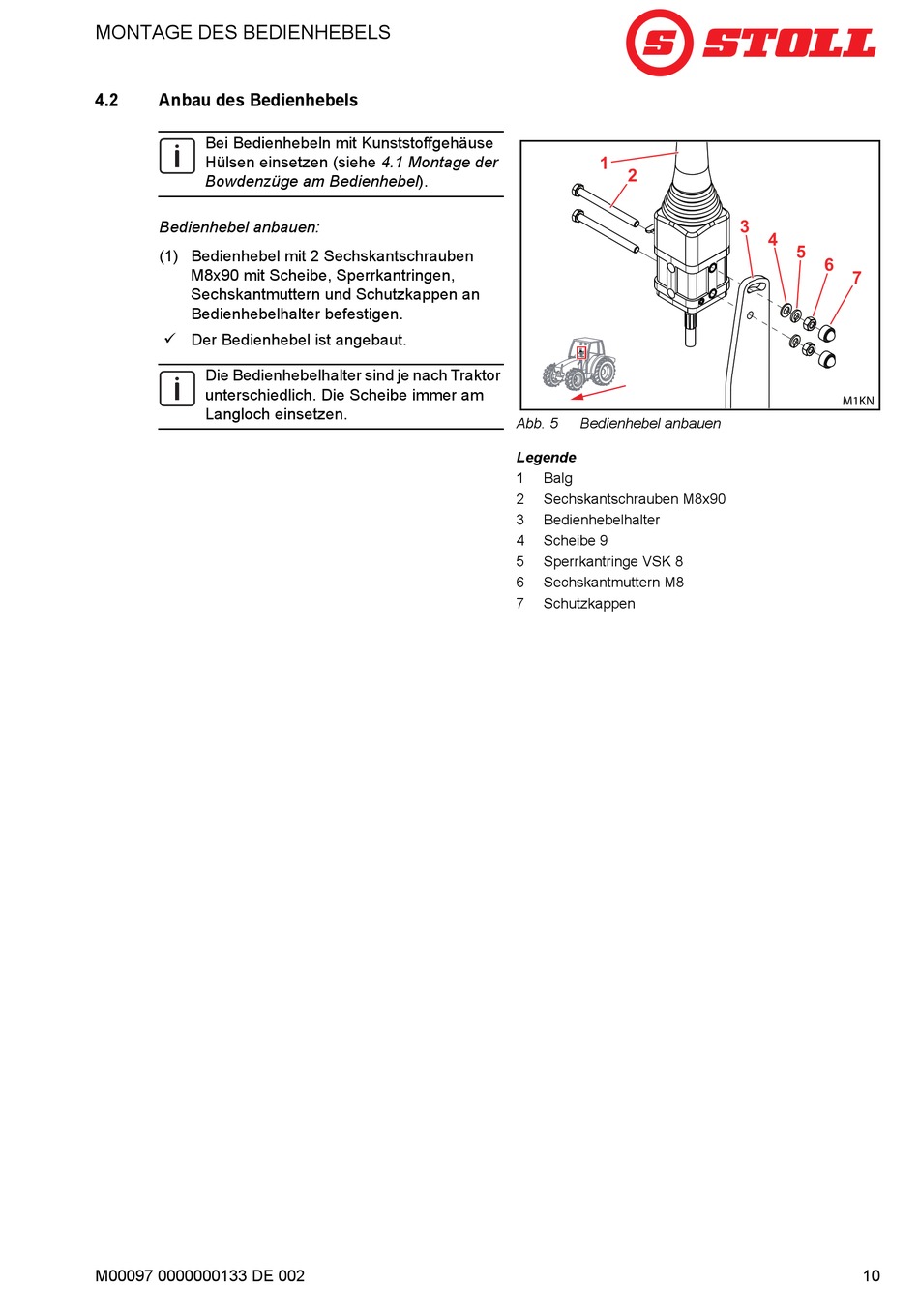

MONTAGE DES BEDIENHEBELS
4.2

Anbau des Bedienhebels

Bei Bedienhebeln mit Kunststoffgehäuse
Hülsen einsetzen (siehe 4.1 Montage der
Bowdenzüge am Bedienhebel).
Bedienhebel anbauen:
(1) Bedienhebel mit 2 Sechskantschrauben
M8x90 mit Scheibe, Sperrkantringen,
Sechskantmuttern und Schutzkappen an
Bedienhebelhalter befestigen.
 Der Bedienhebel ist angebaut.
Die Bedienhebelhalter sind je nach Traktor
unterschiedlich. Die Scheibe immer am
Langloch einsetzen.
M00097 0000000133 DE 002
1 1
2 2
Abb. 5 Bedienhebel anbauen
Legende
1 Balg
2 Sechskantschrauben M8x90
3 Bedienhebelhalter
4 Scheibe 9
5 Sperrkantringe VSK 8
6 Sechskantmuttern M8
7 Schutzkappen
3 3
4 4
5 5
6 6
7 7
M1KN
10
