5.2

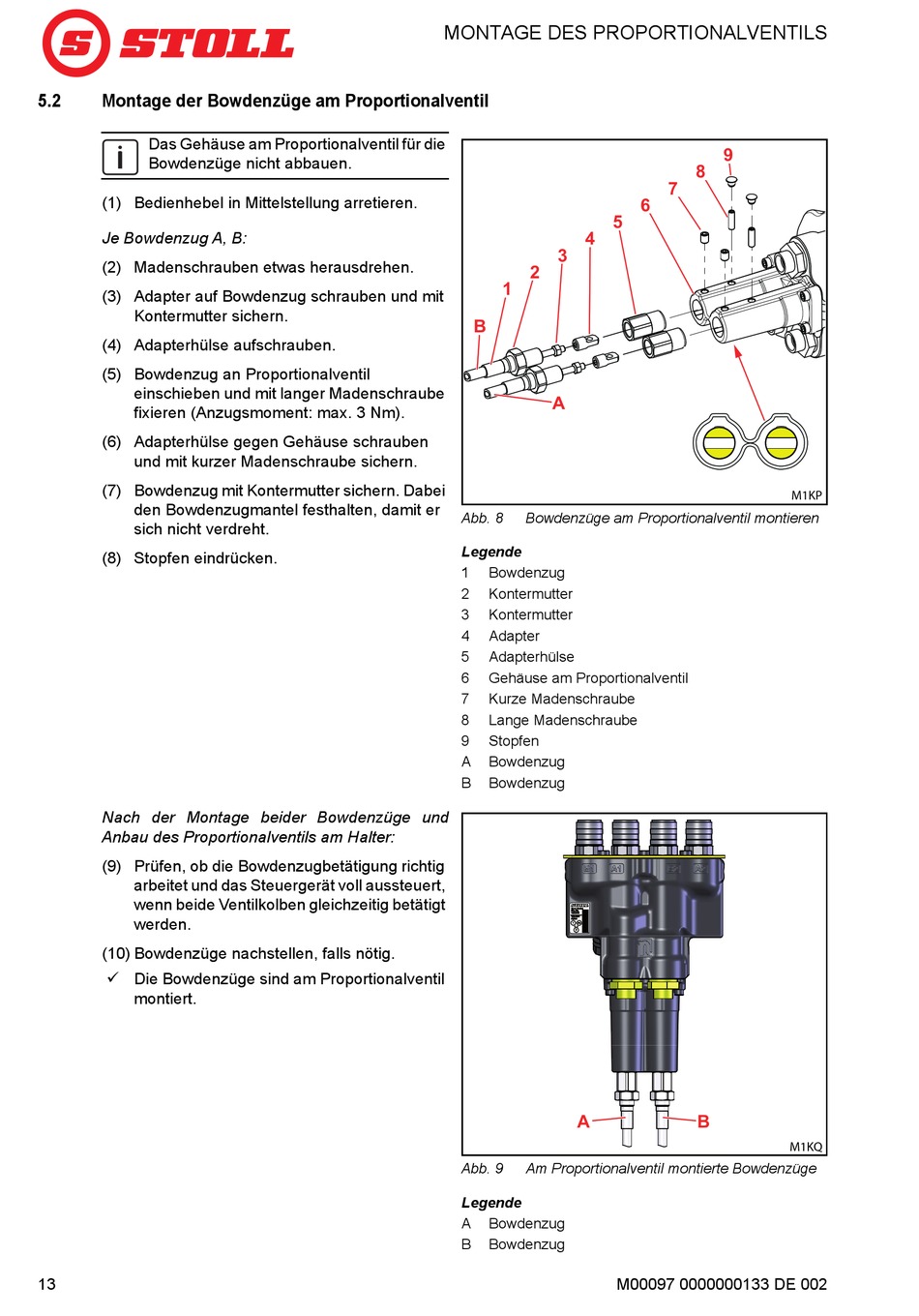

Montage der Bowdenzüge am Proportionalventil
Das Gehäuse am Proportionalventil für die
Bowdenzüge nicht abbauen.
(1) Bedienhebel in Mittelstellung arretieren.
Je Bowdenzug A, B:
(2) Madenschrauben etwas herausdrehen.
(3) Adapter auf Bowdenzug schrauben und mit
Kontermutter sichern.
(4) Adapterhülse aufschrauben.
(5) Bowdenzug an Proportionalventil
einschieben und mit langer Madenschraube
fixieren (Anzugsmoment: max. 3 Nm).
(6) Adapterhülse gegen Gehäuse schrauben
und mit kurzer Madenschraube sichern.
(7) Bowdenzug mit Kontermutter sichern. Dabei
den Bowdenzugmantel festhalten, damit er
sich nicht verdreht.
(8) Stopfen eindrücken.
Nach der Montage beider Bowdenzüge und
Anbau des Proportionalventils am Halter:
(9) Prüfen, ob die Bowdenzugbetätigung richtig
arbeitet und das Steuergerät voll aussteuert,
wenn beide Ventilkolben gleichzeitig betätigt
werden.
(10) Bowdenzüge nachstellen, falls nötig.
Die Bowdenzüge sind am Proportionalventil
montiert.
13
MONTAGE DES PROPORTIONALVENTILS
5
5
4
4
3
3
2
2
1
1
B
B
A
A
A
A
Abb. 8
Bowdenzüge am Proportionalventil montieren
Legende
1
Bowdenzug
2
Kontermutter
3
Kontermutter
4
Adapter
5
Adapterhülse
6
Gehäuse am Proportionalventil
7
Kurze Madenschraube
8
Lange Madenschraube
9
Stopfen
A
Bowdenzug
B
Bowdenzug
A
A
Abb. 9
Am Proportionalventil montierte Bowdenzüge
Legende
A
Bowdenzug
B
Bowdenzug
M00097 0000000133 DE 002
9
9
8
8
7
7
6
6
M1KP
B
B
M1KQ
