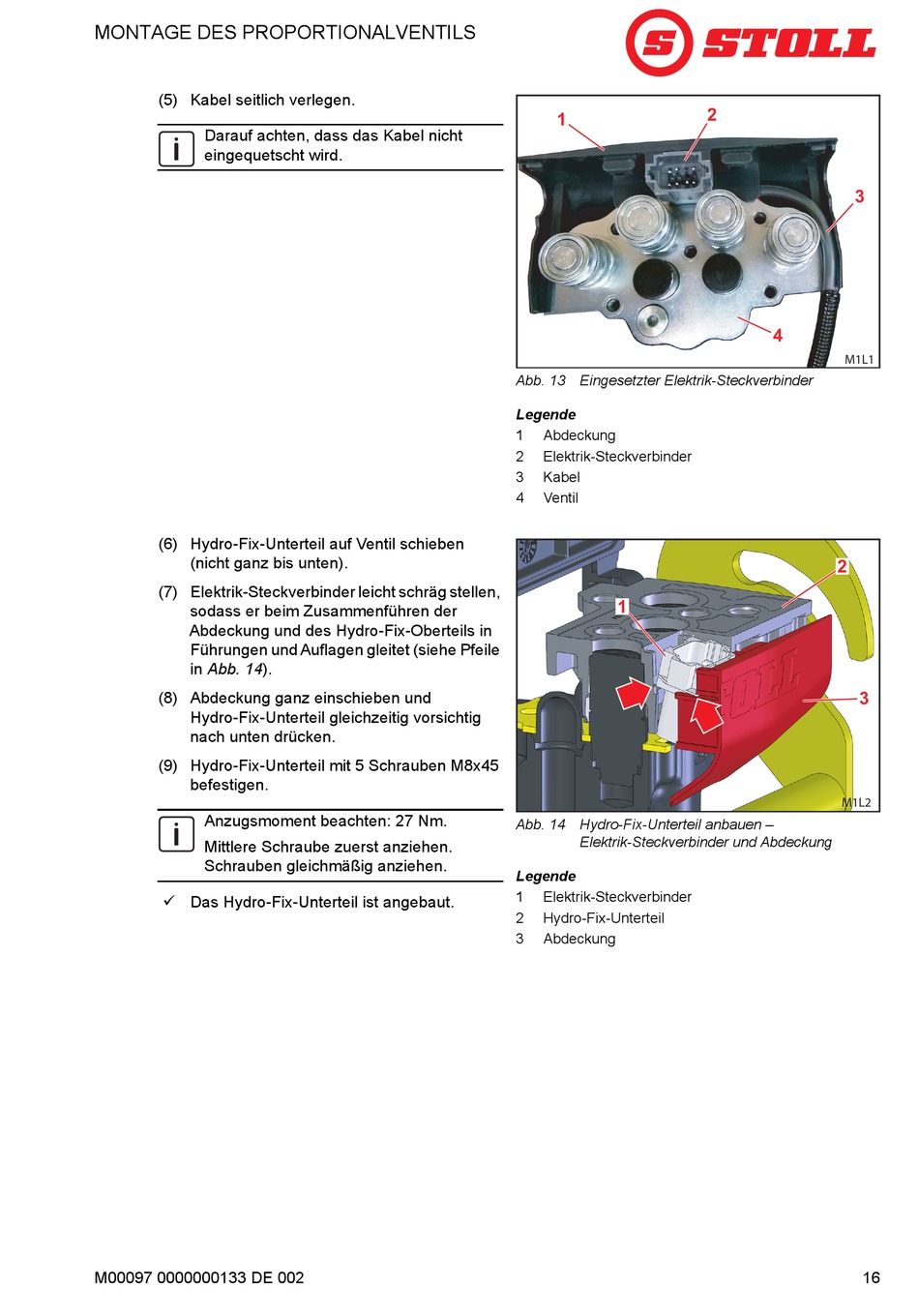

MONTAGE DES PROPORTIONALVENTILS
(5) Kabel seitlich verlegen.
Darauf achten, dass das Kabel nicht
eingequetscht wird.
(6) Hydro-Fix-Unterteil auf Ventil schieben
(nicht ganz bis unten).
(7) Elektrik-Steckverbinder leicht schräg stellen,
sodass er beim Zusammenführen der
Abdeckung und des Hydro-Fix-Oberteils in
Führungen und Auflagen gleitet (siehe Pfeile
in Abb. 14).
(8) Abdeckung ganz einschieben und
Hydro-Fix-Unterteil gleichzeitig vorsichtig
nach unten drücken.
(9) Hydro-Fix-Unterteil mit 5 Schrauben M8x45
befestigen.
Anzugsmoment beachten: 27 Nm.
Mittlere Schraube zuerst anziehen.
Schrauben gleichmäßig anziehen.
 Das Hydro-Fix-Unterteil ist angebaut.
M00097 0000000133 DE 002
1 1
Abb. 13 Eingesetzter Elektrik-Steckverbinder
Legende
1 Abdeckung
2 Elektrik-Steckverbinder
3 Kabel
4 Ventil
1 1
Abb. 14 Hydro-Fix-Unterteil anbauen –
Elektrik-Steckverbinder und Abdeckung
Legende
1 Elektrik-Steckverbinder
2 Hydro-Fix-Unterteil
3 Abdeckung
2 2
3 3
4 4
M1L1
2 2
3 3
M1L2
