Produktbeschreibung

4.1

Allgemeine Beschreibung

4.2

Hauptkomponenten

Abb.4
1
3
2
8
MW-1001099-2
4.3

Leiterplatten

4.3.1

Beschreibung der EEC-01 Leiterplatte

7676330 - v05 - 20012025
Die VM T-Control Einheit kann als Erweiterungsgehäuse verwendet
werden, um die Anzahl der geregelten Sekundärkreise zu erhöhen. Dies
umfasst auch die Trinkwarmwasserbereitung und ein Schwimmbad.

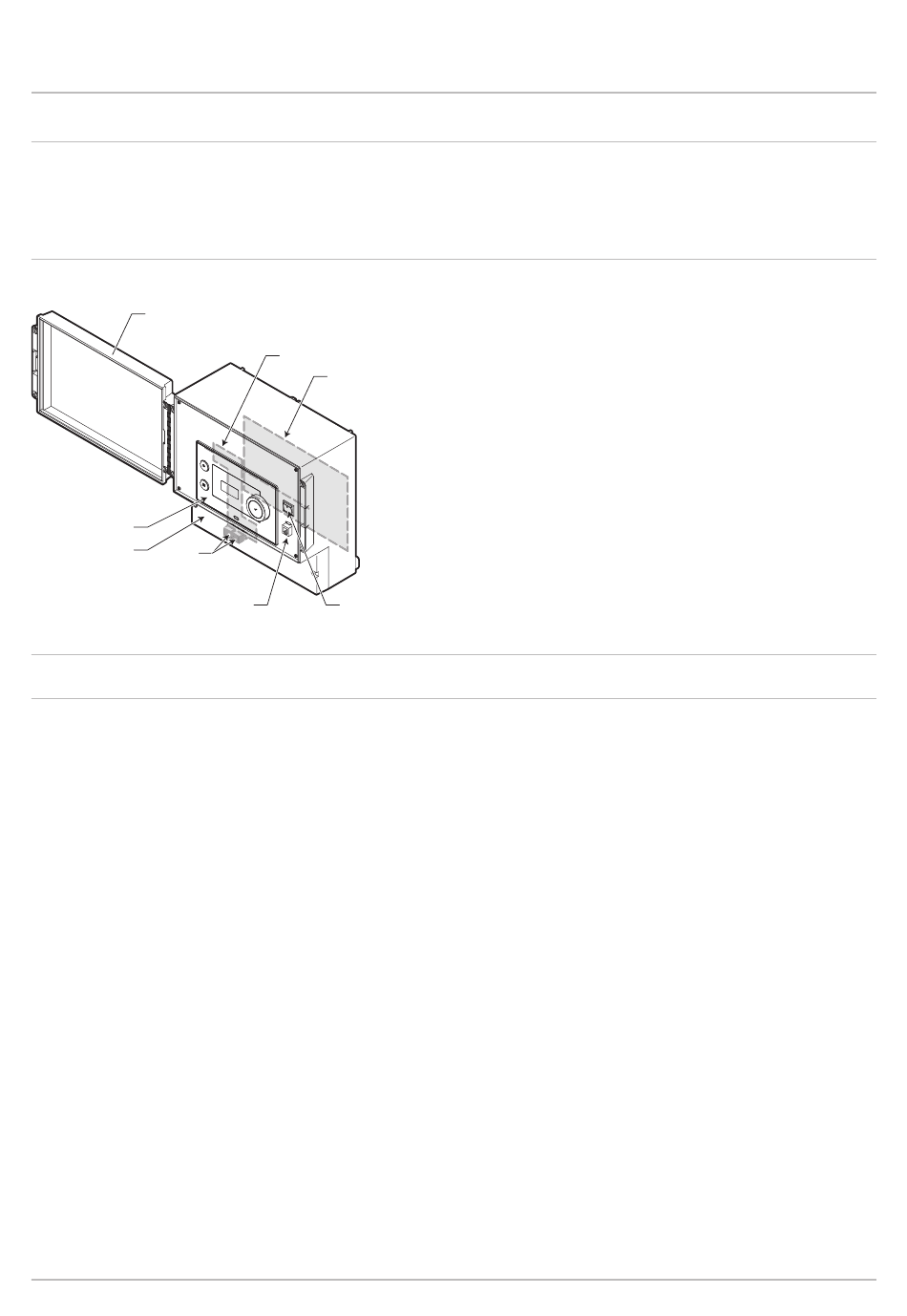

1 Tür
2 Abdeckung der Anschlussklemmenleisten
3 T-Control Bedieneinheit
4 Anschluss für den Technischen Service
7
5 Betriebsschalter
6
6 Leiterplatte EEC-01
7 Leiterplatte CB–05
8 S-Bus-Anschlüsse
4 5
Es können verschiedene Heizkreise an die EEC-01 Leiterplatte
angeschlossen werden. Vorgesehen sind zwei Kreise für die Heizung
sowie ein Kreis für Trinkwarmwasser. Die Anschlüsse für die Fühler,
Pumpen oder Dreiwegeventile eines jeden Kreises befinden sich auf der
Leiterplatte.
Die Leiterplatte EEC-01 kann auch zur Kaskadenregelung verwendet
werden.
