Um einen Gleichstrom größer als 400 mA zu messen, gehen Sie wie folgt vor:
1. Drücken Sie die Taste A. Das DCA -Symbol sollte oben auf dem Bildschirm erscheinen.
Wählen Sie bei Bedarf DCA mit der SET -Taste aus .
2. Drücken Sie die Funktionstaste F5 , um den 10A-Messmodus auszuwählen.
Die Maßeinheit auf dem Hauptlesebildschirm sollte A sein.
3. Verbinden Sie die roten und schwarzen Messleitungen mit den Messpunkten auf dem
Stromkreis wird getestet; Der Gleichstromwert wird auf dem Bildschirm angezeigt.
4. Drücken Sie die Softkey-Taste F4, um zum mA- Messmodus zurückzukehren
Siehe das Beispiel in Abbildung 9.

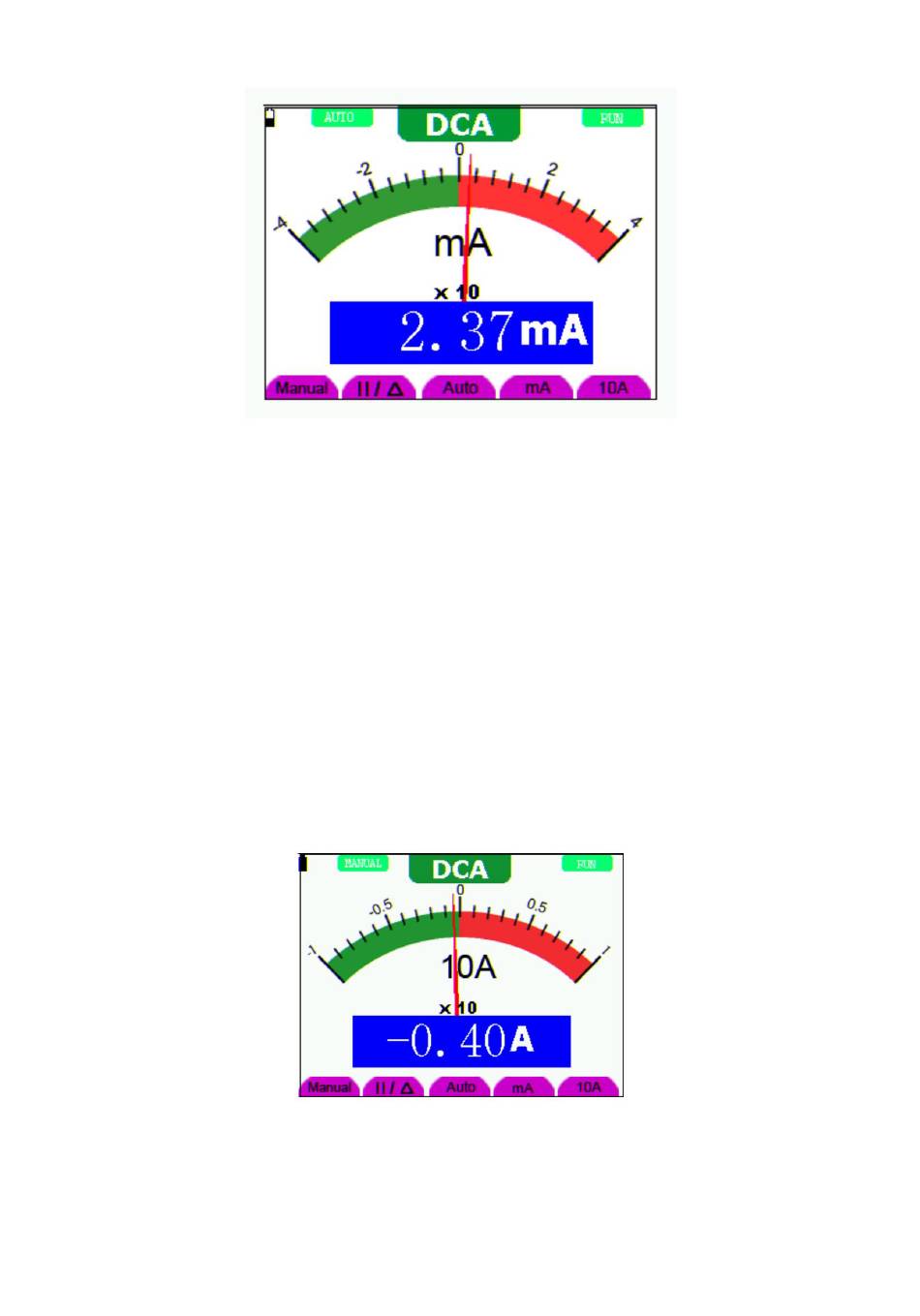

Abbildung 8: 400 mA Gleichstrommessung
Abbildung 9: 10A Gleichstrommessung
78
MS420-DE_V6.0 3/23
