DURCHFÜHREN VON MULTIMETERMESSUNGEN
Drücken Sie die DMM/OSC- Taste. Das Oszilloskop wechselt zum Multimeter.
-Modus. Das Messgerät fordert den Benutzer auf, die Messleitungen richtig anzuschließen.
Wählen Sie mit den Tasten A, V und R die gewünschte Multimeterfunktion aus.
WIDERSTAND MESS
Um den Widerstand zu messen, entfernen Sie zuerst die Stromversorgung von der Komponente oder dem Schaltkreis.
zu testen und befolgen Sie dann diese Schritte:
1. Stecken Sie das schwarze Kabel in den COM- Bananenstecker-Eingang und das rote Kabel
in den V/ÿ/C Bananenbuchseneingang
2. Drücken Sie die R -Taste. Oben auf dem Bildschirm erscheint ein „R"
3. Verbinden Sie die roten und schwarzen Prüfleitungen mit dem zu prüfenden Widerstand oder Schaltkreis.
Der Widerstandswert wird auf dem Bildschirm angezeigt (Maßeinheit: Ohm)

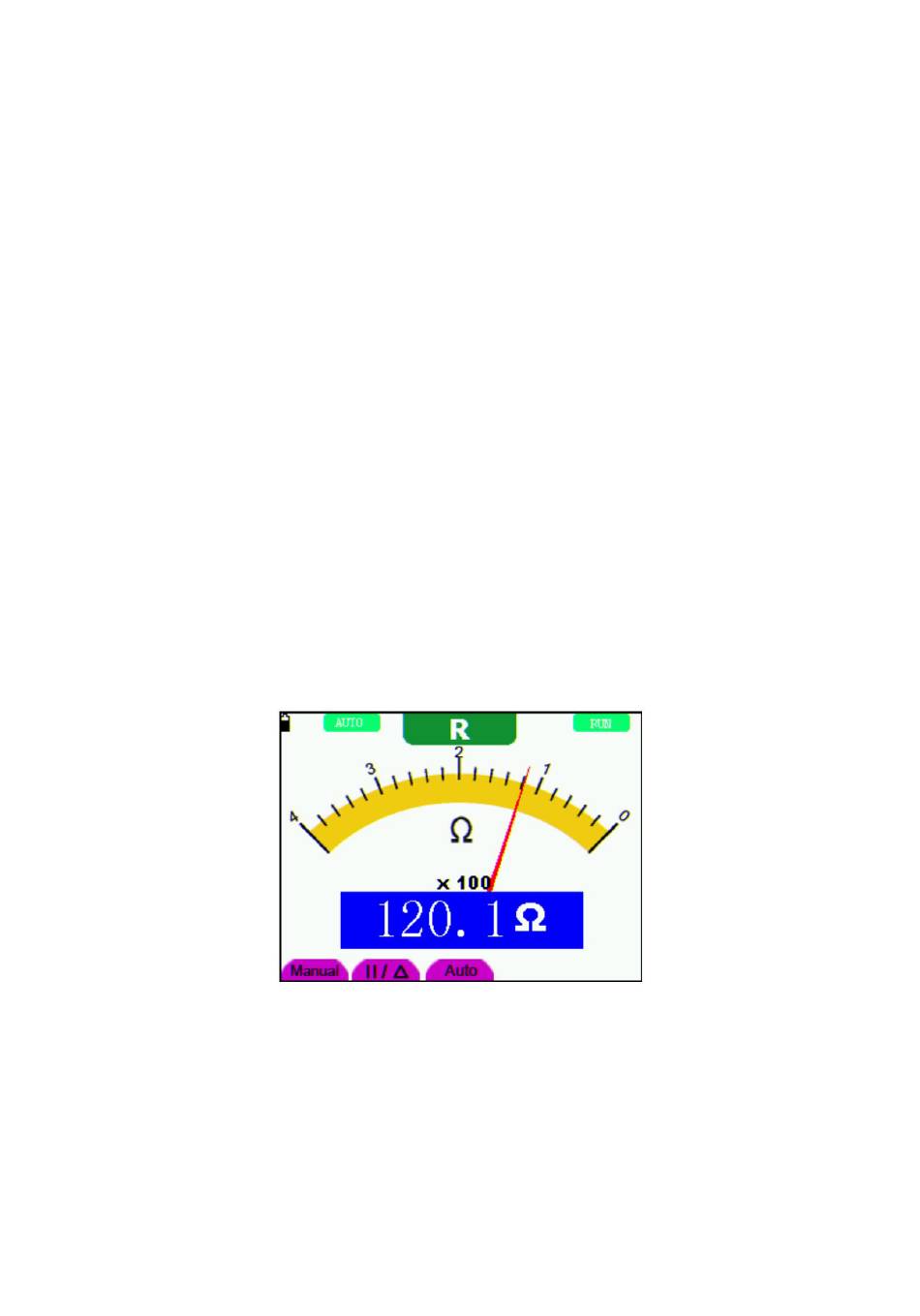

Siehe das Beispieldiagramm unten in Abbildung 2.
Abbildung 2: Widerstandsmessung
72
MS420-DE_V6.0 3/23
