MESSEN DER WECHSELSPANNUNG
Informationen zum Messen von Wechselspannung finden Sie unter Folgendem:
1. Stecken Sie das schwarze Kabel in den COM- Bananenstecker-Eingang und das rote Kabel
in den V/ÿ/C- Bananenbuchseneingang.
2. Drücken Sie die V -Taste und dann die SET-Taste, so dass das ACV- Symbol auf
der obere Bildschirmrand
3. Verbinden Sie die roten und schwarzen Kabel mit den Messpunkten und dem AC
Spannungswerte der gemessenen Punkte werden auf dem Bildschirm angezeigt.
Siehe das Beispieldiagramm in Abbildung 7.
GLEICHSTROM MESSEN
Um einen Gleichstrom von weniger als 400 mA zu messen, gehen Sie wie folgt vor:
1. Stecken Sie das schwarze Kabel in den COM- Bananenstecker-Eingang und das rote Kabel
in den mA Bananenstecker-Eingang
2. Wählen Sie mit der A -Taste und der SET- Taste nach Bedarf den DCA-Modus aus (die
Das DCA- Symbol erscheint oben auf dem Bildschirm
3. Stellen Sie sicher, dass die angezeigte Maßeinheit auf dem Hauptanzeigebildschirm
ist mA. Wählen Sie bei Bedarf mA mit der Softkey-Taste F4 aus .
4. Verbinden Sie die roten und schwarzen Kabel mit den Messpunkten im Schaltkreis.
wird getestet; der Gleichstromwert wird auf dem Bildschirm angezeigt.
Siehe das Beispieldiagramm in Abbildung 8.

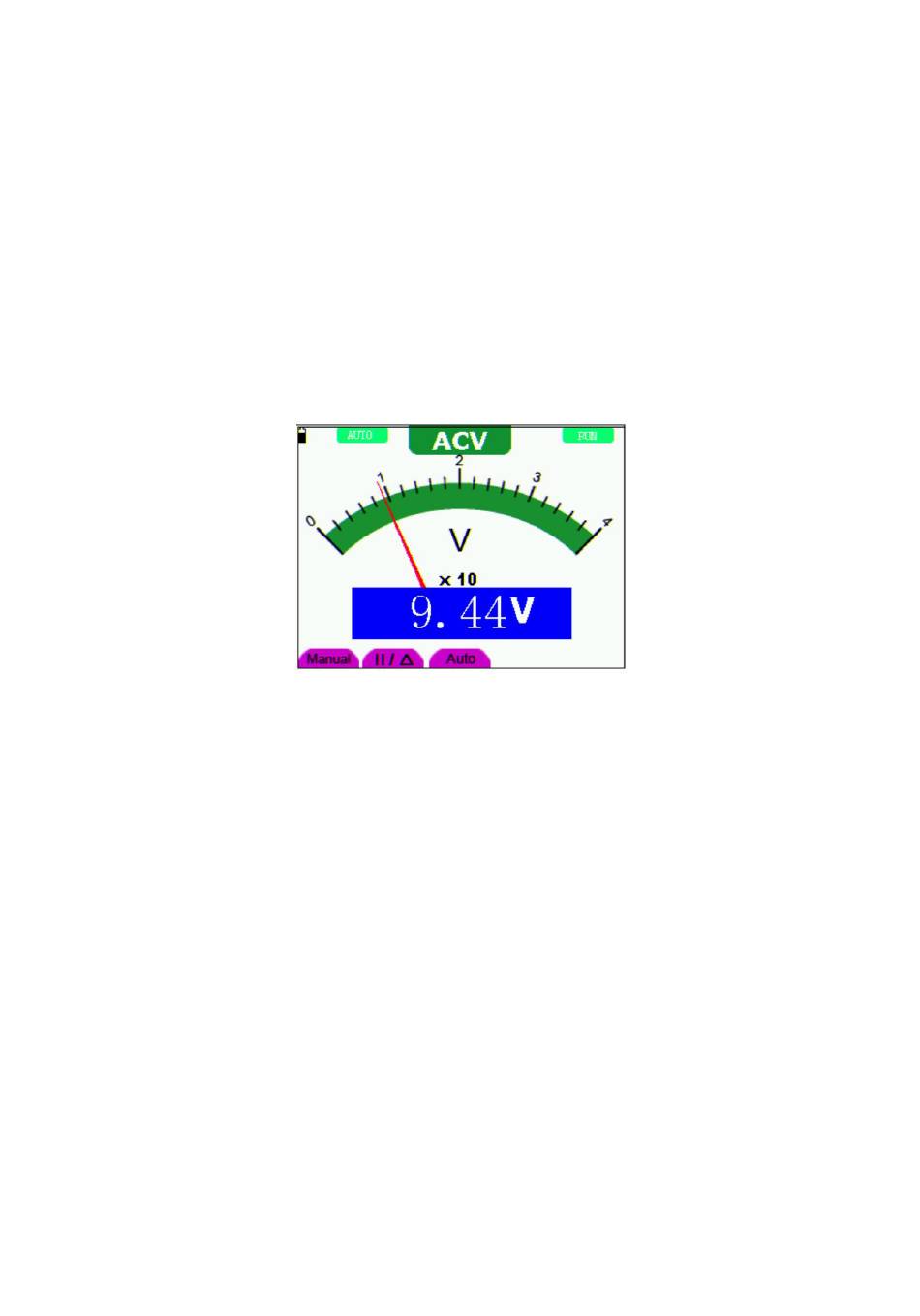

Abbildung 7: Wechselspannungsmessung
77
MS420-DE_V6.0 3/23
