MESSEN DER DIODENSPANNUNG
Um eine Messung an der Diode durchzuführen, gehen Sie wie folgt vor:
1. Stecken Sie das schwarze Kabel in den COM- Bananenstecker und das rote
2. Drücken Sie die R -Taste. Oben auf dem Bildschirm erscheint ein „R"
3. Drücken Sie die SET -Taste so oft, bis das Diodensymbol angezeigt wird
4. Verbinden Sie die roten und schwarzen Leitungen mit der Diode und lesen Sie die
5. Die Polarität der Messleitung umkehren und den Test erneut durchführen. Siehe
Kabel in den V/ÿ/C Bananenbuchseneingang
angezeigte Spannung (V)
der Beispiel-Anzeigebildschirm in Abbildung 3.

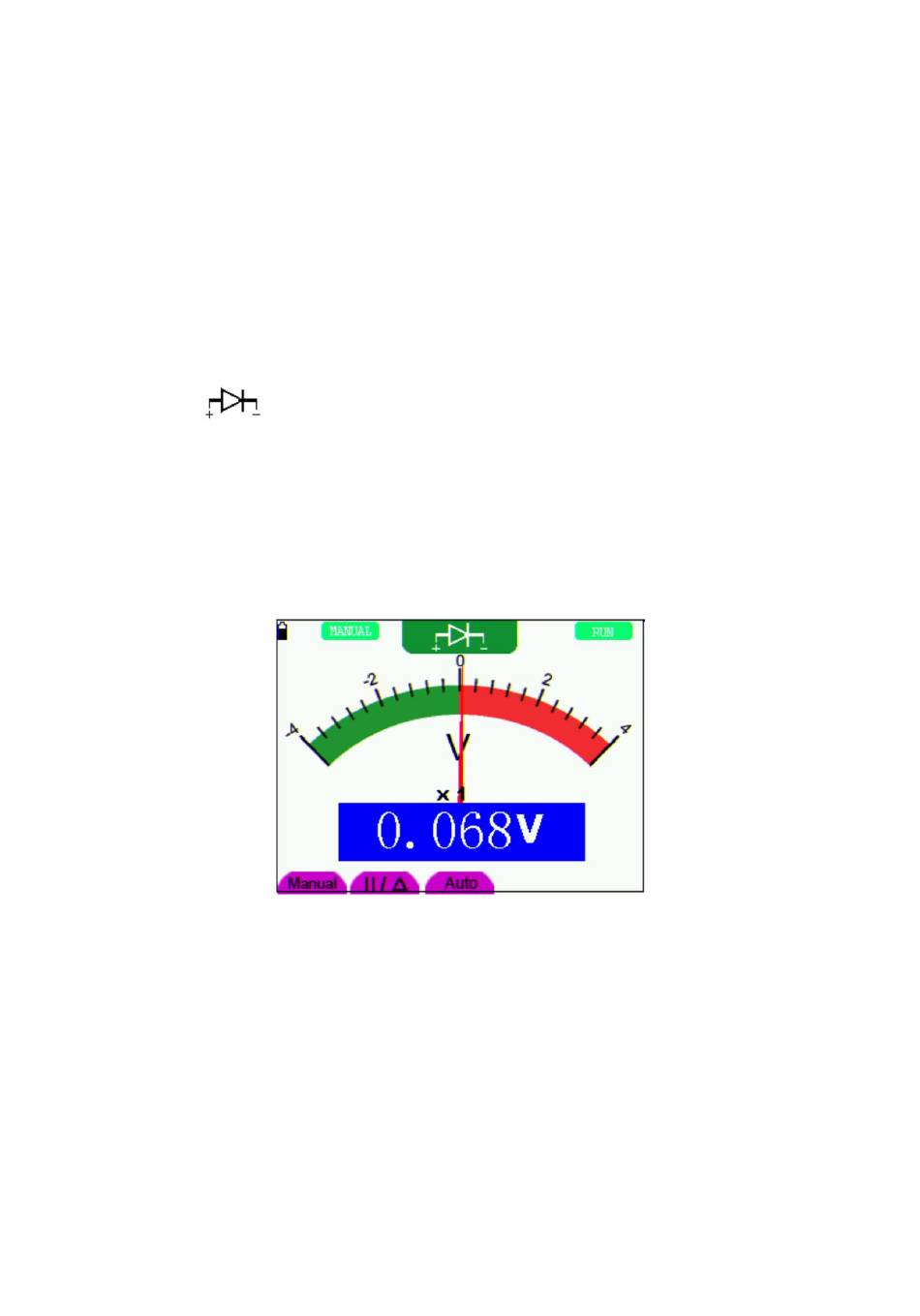

Abbildung 3: Diodenmessung
73
MS420-DE_V6.0 3/23
