ausgewählt ist, bleibt die Wellenform auf unbestimmte Zeit auf dem Bildschirm. Wenn
OFF gewählt ist, hat die Persistenzfunktion keinen Einfluss auf die angezeigten
Wellenformen.
Siehe Abbildung 14.
VERWENDUNG DER PEAK -ERKENNUNG ZUM ERFASSEN VON STÖRUNGEN
Verwenden Sie Peak Detect, um Ereignisse (Störungen oder andere asynchrone Wellenformen)
bis hinunter zu 50 ns (Nanosekunden) anzuzeigen.
1. Drücken Sie die Taste MENU . Das Funktionsmenü erscheint auf der rechten Seite
der Bildschirm.
2. Drücken Sie MENU ÿ oder MENU ÿ, um den ACQU- MODUS auszuwählen . Vier (4)
Auswählbare Optionen werden unten auf dem Bildschirm angezeigt.
3. Drücken Sie die Taste F2 , um „Glitch Detect" auszuwählen .
Siehe Abbildung 15.

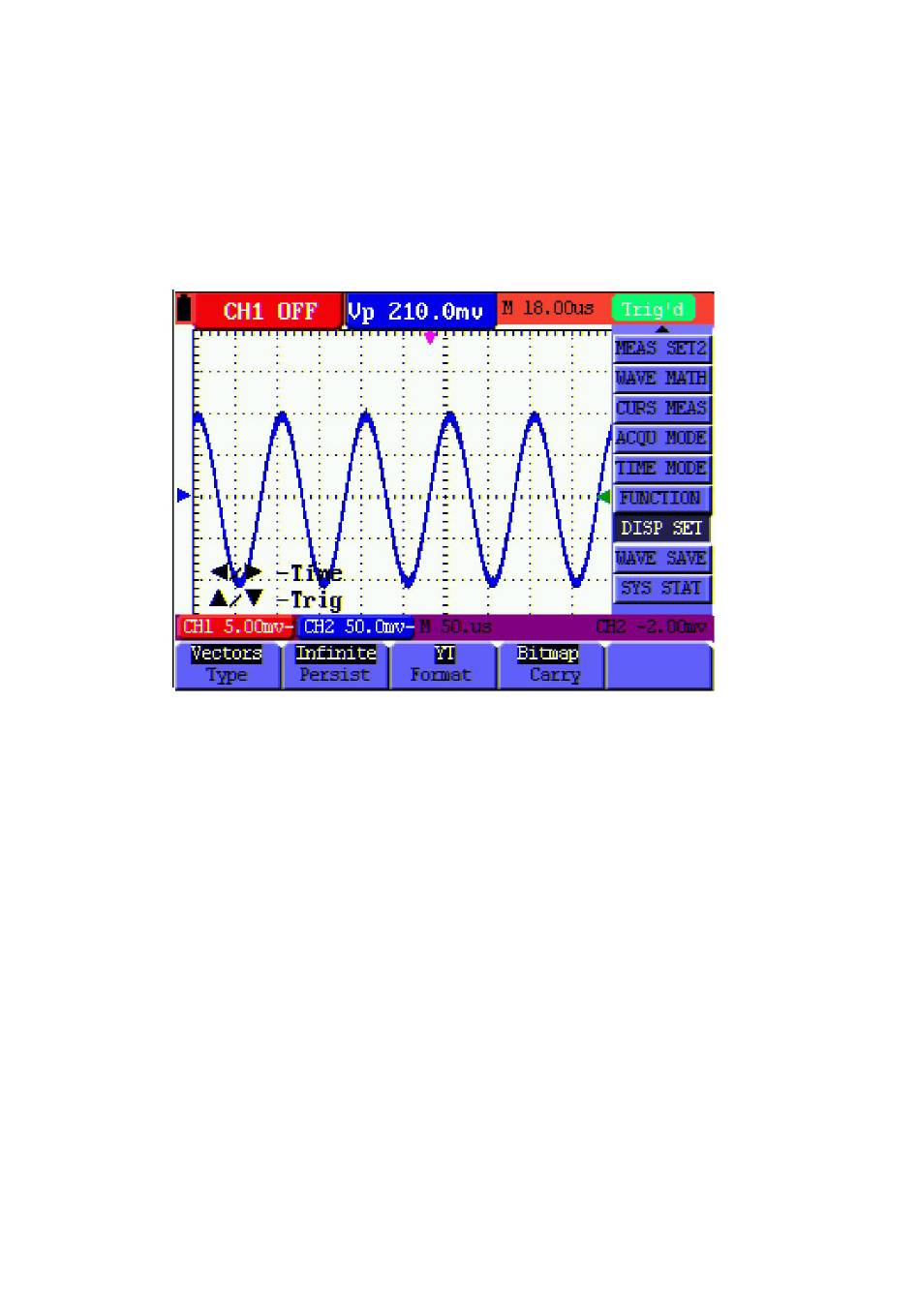

Abbildung 14: Persistenzmodus zur Beobachtung dynamischer Signale
22
MS420-DE_V6.0 3/23
