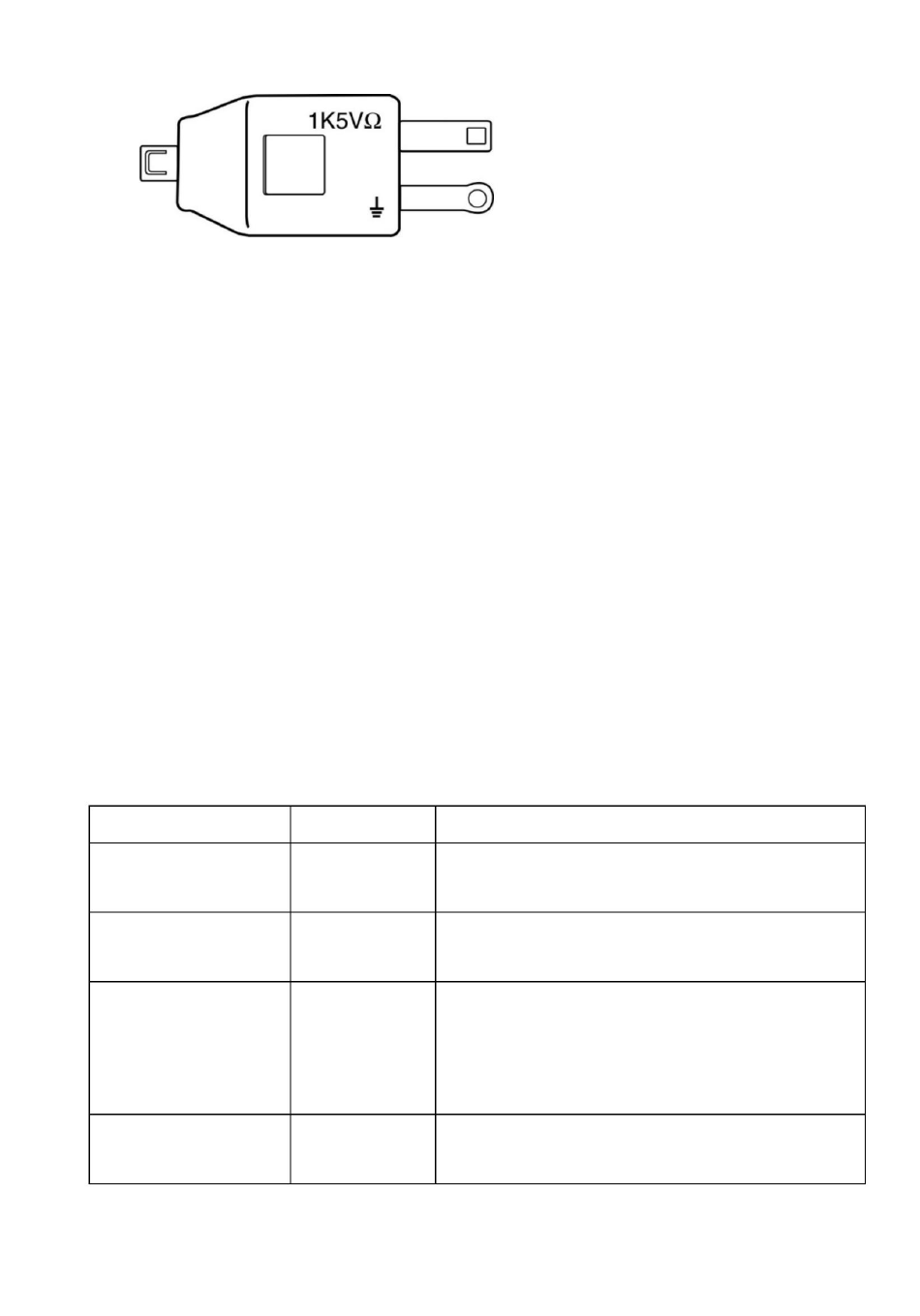

Abb. 40: 5-V-Rechteckwellen-Ausgangsadapter
VERWENDUNG VON FFT (FAST FOURIER TRANSFORM)
Die FFT zerlegt Signale in ihre Komponentenfrequenzen, die das Oszilloskop verwendet,
um einen Graphen des Frequenzbereichs eines Signals anzuzeigen (als
im Gegensatz zum Standard-Zeitbereichsdiagramm des Oszilloskops). Diese
Frequenzen können dann mit bekannten Systemfrequenzen abgeglichen werden, wie
Systemuhren, Oszillatoren oder Stromversorgungen.
Die FFT in diesem Oszilloskop kann 2048 Punkte einer Zeitbereichstransformation transformieren.
Signal in seine Frequenzkomponenten mit der Endfrequenz
1024 Punkte von 0 Hz bis zur Nyquist-Frequenz.
FFT-Menü
Funktionsmenü
FFT
Quelle
Fenster
Format
Anweisung
Einstellung
AN
FFT-Funktion aktivieren
AUS
FFT-Funktion ausschalten
Wählen Sie CH1 als FFT-Quelle
Kanal 1
CH2
Wählen Sie CH2 als FFT-Quelle
Rechteck
Fenster für FFT auswählen (Details siehe unten)
Schwarzer Mann
Hanning
Hamming
dB
Stellen Sie Vrms als vertikale Skalierungseinheit ein von
messen
Vrms
58
MS420-DE_V6.0 3/23
