So messen Sie die CH1-Spannung:
1. Drücken Sie MENU. Das Funktionsmenü erscheint auf der rechten Seite des
Bildschirm.
2. Drücken Sie MENU ÿ oder MENU ÿ und wählen Sie AUTOSCALE; drei (3) Optionen
wird unten auf dem Bildschirm angezeigt
3. Drücken Sie F1, um EIN auszuwählen
4. Drücken Sie AUTOSET , um in den Autoscale-Modus zu wechseln. Das Symbol
jede halbe Sekunde oben links im Display
5. Drücken Sie F2, um den Horizontal-/Vertikalmodus auszuwählen
6. Drücken Sie F3

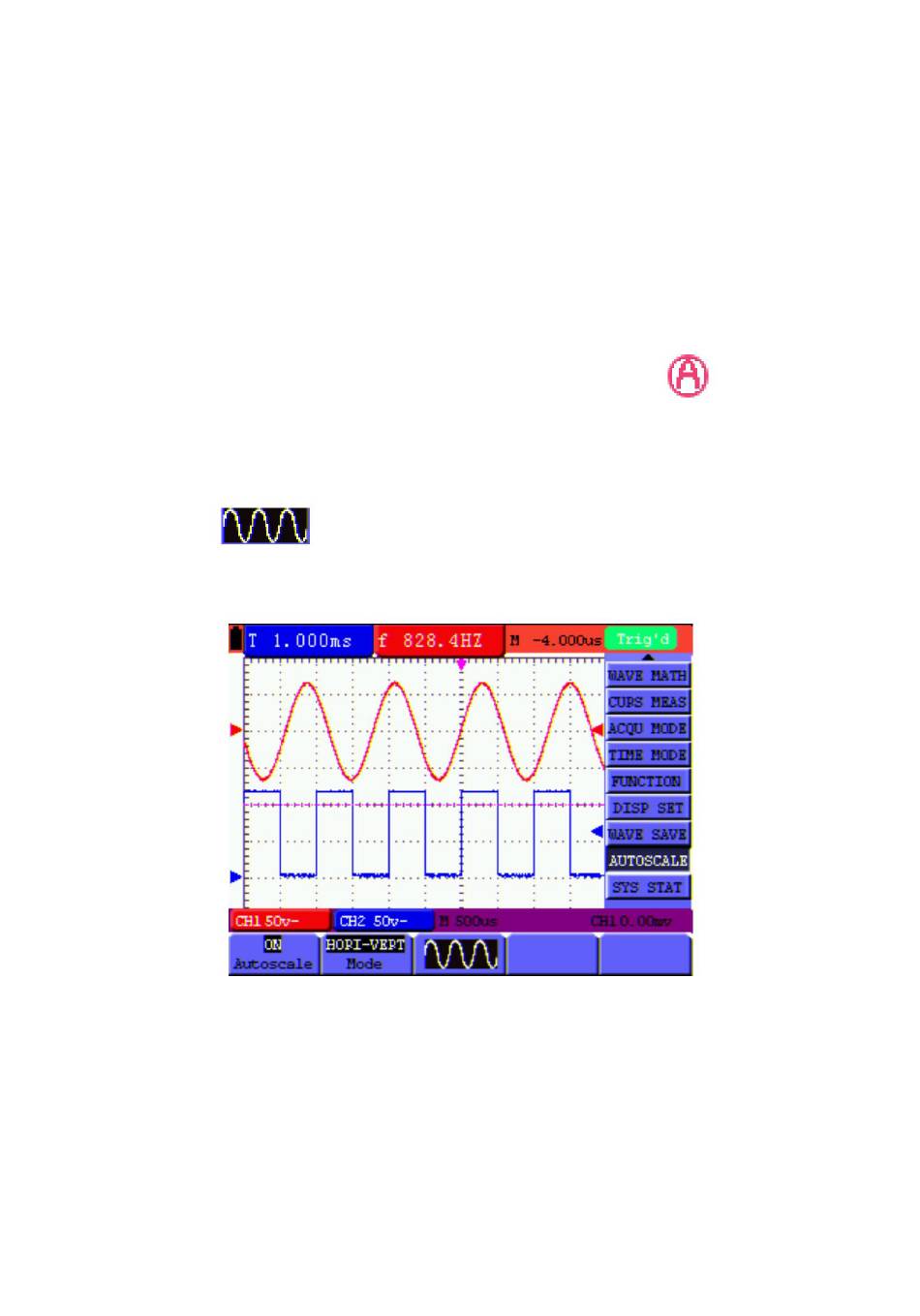

Abb. 32: Automatische Skalierung horizontaler und vertikaler Mehrperiodenwellenformen
und beachten Sie die Anzeigebeispiele unten:
51
flackert
