3. Drücken Sie die Taste F4 , um Invertiert auszuwählen . Die invertierte CH1-Wellenform wird
werden dann auf dem Bildschirm angezeigt.
Siehe Abbildung 17.
ANWENDUNG MATHEMATISCHER FUNKTIONEN AUF WELLENFORMEN
Beim Addieren (CH1 + CH2), Subtrahieren (CH1 – CH2, CH2 – CH1),
Wenn die Eingangswellenformen von CH1 und CH2 multipliziert (CH1 * CH2) oder dividiert (CH1/
CH2) werden, zeigt das Oszilloskop die mathematische Ergebniswellenform an
M und die Eingangswellenformen von CH1 und CH2 auf dem Bildschirm.
Mathematische Funktionen führen eine Punkt-zu-Punkt-Berechnung auf dem
Wellenformen (CH1 und CH2).
Um eine mathematische Funktion zu verwenden, führen Sie die folgenden Schritte aus:
1. Drücken Sie die Taste MENU . Das Funktionsmenü erscheint auf der rechten Seite
der Bildschirm.
2. Drücken Sie MENU ÿ oder MENU ÿ, um WAVE MATH auszuwählen . Fünf (5) wählbare
Optionen werden unten auf dem Bildschirm angezeigt.

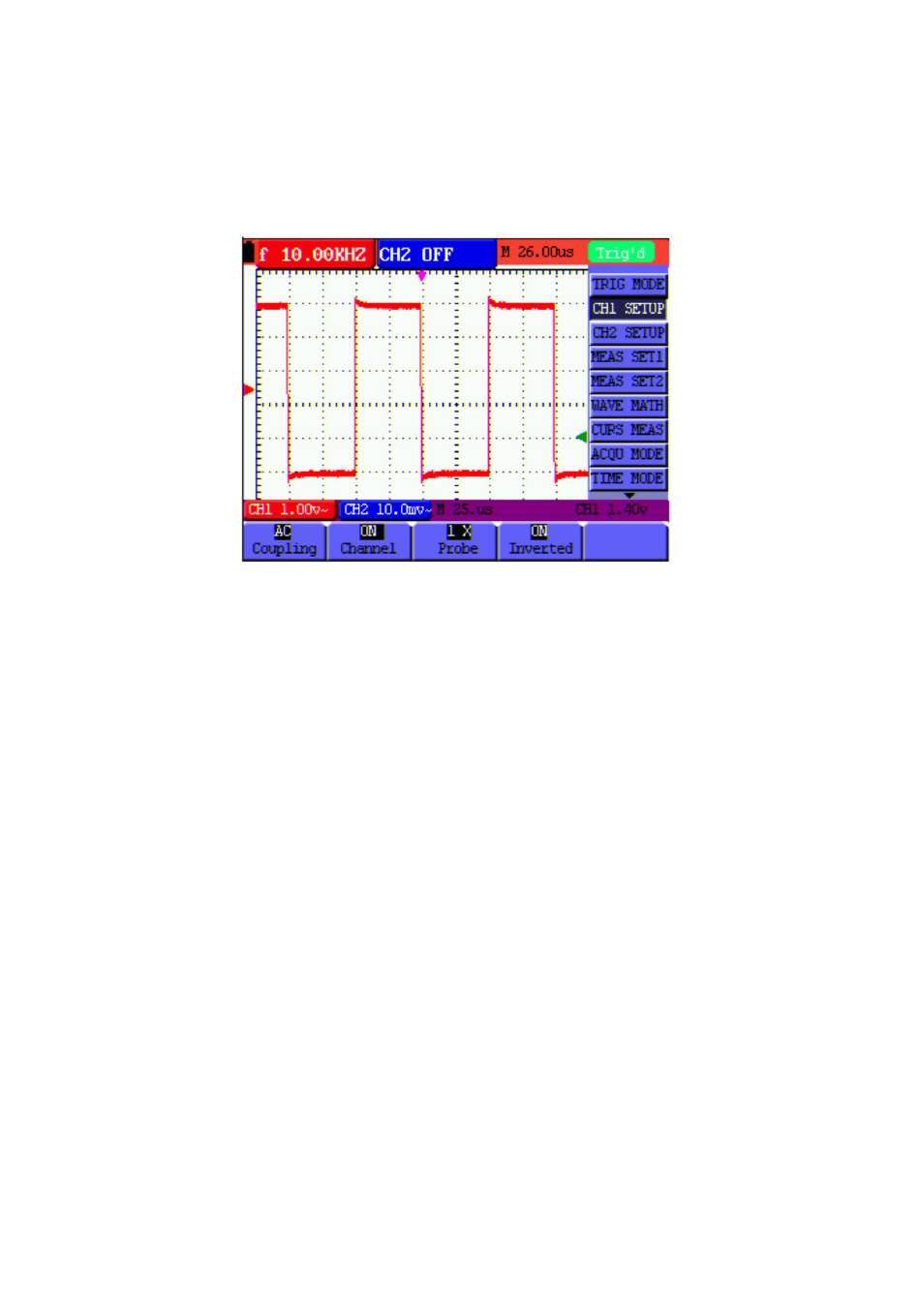

Abbildung 17: Invertierte Wellenform
25
