Zeigen

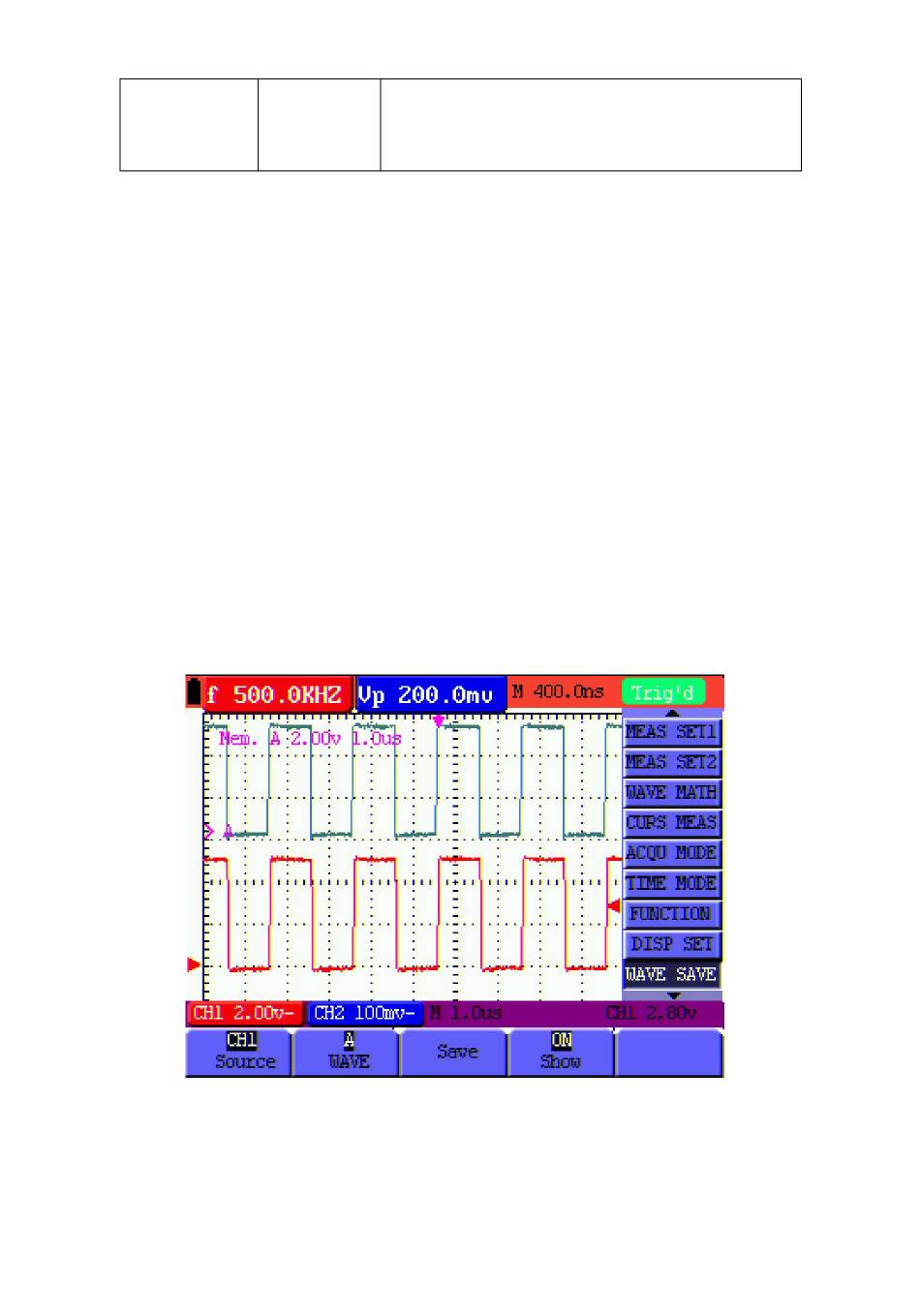

Um eine CH 1-Wellenform unter Adresse A zu speichern, führen Sie die folgenden Schritte aus:
1. Drücken Sie die Taste MENU . Das Funktionsmenü erscheint rechts neben dem
Bildschirm.
2. Wählen Sie mit der Taste MENU ÿ oder MENU ÿ die Option Wave Save. Vier (4)
Am unteren Bildschirmrand werden dann auswählbare Optionen angezeigt.
3. Drücken Sie die Taste F1 , um CH1 als Signalquelle auszuwählen.
4. Drücken Sie die Taste F2, um Adresse A auszuwählen .
5. Drücken Sie die Taste F3, um die Wellenform auf CH1 unter Adresse A zu speichern.
Um die gespeicherte Wellenform auf dem Bildschirm anzuzeigen, führen Sie die folgenden Schritte aus:
1. Drücken Sie F4, um Start für Adresse A auszuwählen . Die in Adresse A gespeicherte Wellenform
A wird grün angezeigt. Der Nullpunkt, die Spannung und die Zeit werden
Anzeige in Lila
AN
Stellen Sie „ON" ein, um die unter Adresse A, B, C oder D
AUS
gespeicherten Wellenformen anzuzeigen. Wählen Sie „OFF",
um diese Funktion zu verlassen.
46
MS420-DE_V6.0 3/23
