Einstellung
CH1-CH2
CH2-CH1
Kanal 1 + Kanal 2
Kanal 1 * Kanal 2
Kanal 1/Kanal 2

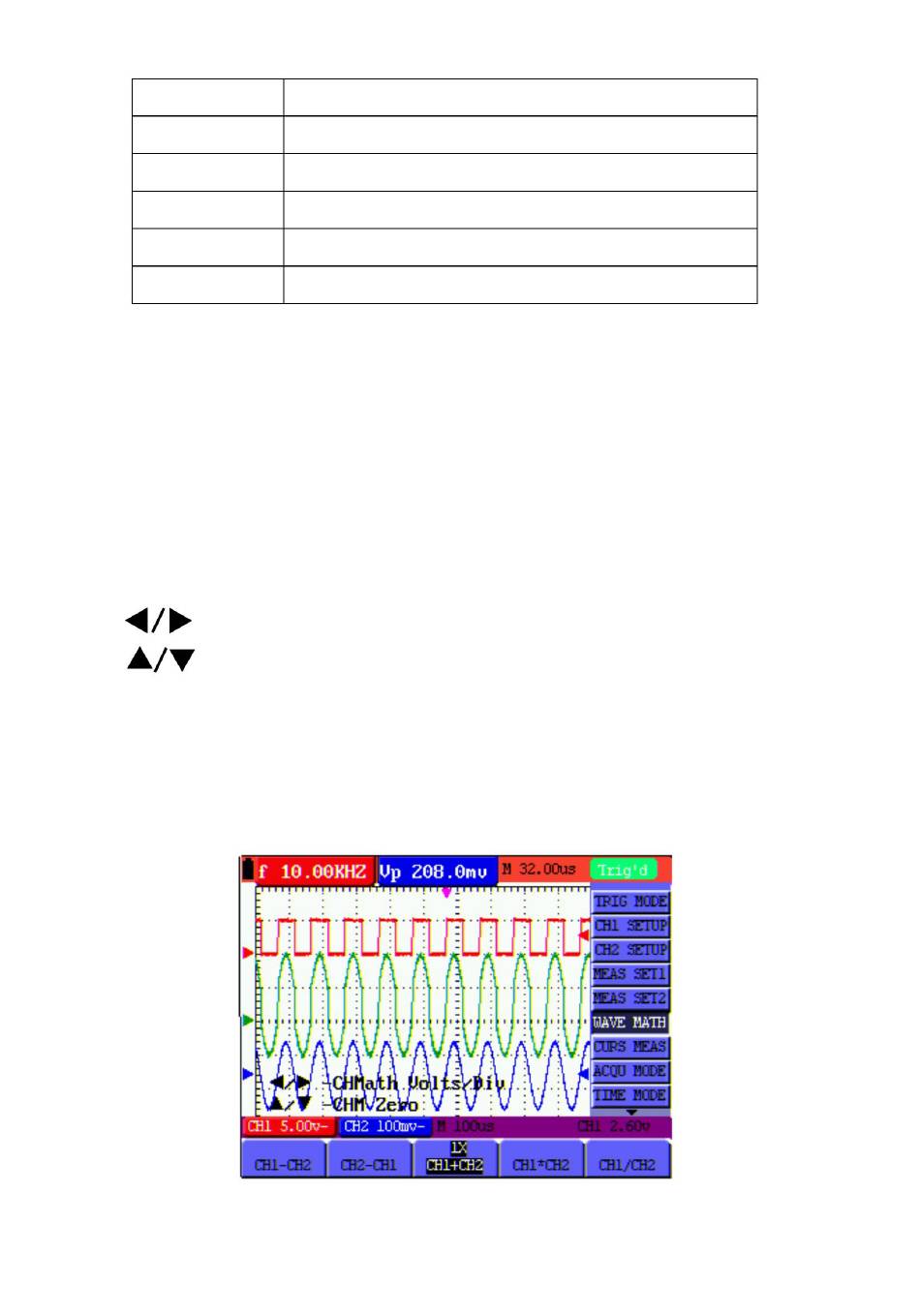

Um eine CH1+CH2 -Wellenformberechnung durchzuführen , gehen Sie wie folgt vor:
1. Drücken Sie die Taste MENU . Das Funktionsmenü erscheint rechts neben dem
Bildschirm.
2. Drücken Sie MENU ÿ oder MENU ÿ, um WAVE MATH auszuwählen . Fünf (5) wählbare
Unten auf dem Bildschirm werden dann Optionen angezeigt.
3. Drücken Sie die Taste F3 CH1+CH2 und die Wellenform M erscheint auf dem Bildschirm.
Drücken Sie die Taste F3 erneut, um die Wellenform M zu schließen.
4. Drücken Sie OPTION und auf dem Display wird Folgendes angezeigt:
5. Drücken Sie ÿ (gelb) oder ÿ (gelb), um den Bereich der M-Wellenform anzupassen
6. Drücken Sie ÿ (gelb) oder ÿ (gelb), um die Position des M anzupassen
Wellenform
Siehe Abbildung 22.
Beschreibung
CH1-Wellenform minus CH2-Wellenform
CH2-Wellenform minus CH1-Wellenform
CH1-Wellenform zur CH2-Wellenform hinzufügen
Multiplizieren Sie die CH1- und CH2-Wellenformen
Teilen Sie CH1 durch CH2
— CH Math Volt/Div
— CH M Null
31
