KAPAZITÄTSMESSUNG
Informationen zum Messen der Kapazität finden Sie unter Folgendem:
1. Stecken Sie das schwarze Kabel in die COM- Buchse und das rote Kabel in die
V/ÿ/C-Buchse
2. Drücken Sie die R -Taste. Oben auf dem Bildschirm erscheint ein „R"
3. Drücken Sie die SET- Taste, bis das C oben auf dem Bildschirm erscheint
4. Verbinden Sie die schwarzen und roten Leitungen mit dem zu testenden Kondensator oder Schaltkreis.
Das Messgerät zeigt den Messwert an (Maßeinheit: Farad)
Hinweise: Um die Genauigkeit zu verbessern, wenn der Messwert unter 5 nF liegt,
wählen Sie den niedrigsten Kapazitätsbereich und verwenden Sie den Relativmodus.
Bitte warten Sie ca. 30 Sekunden für Kapazitätsmessungen größer als 40uF.

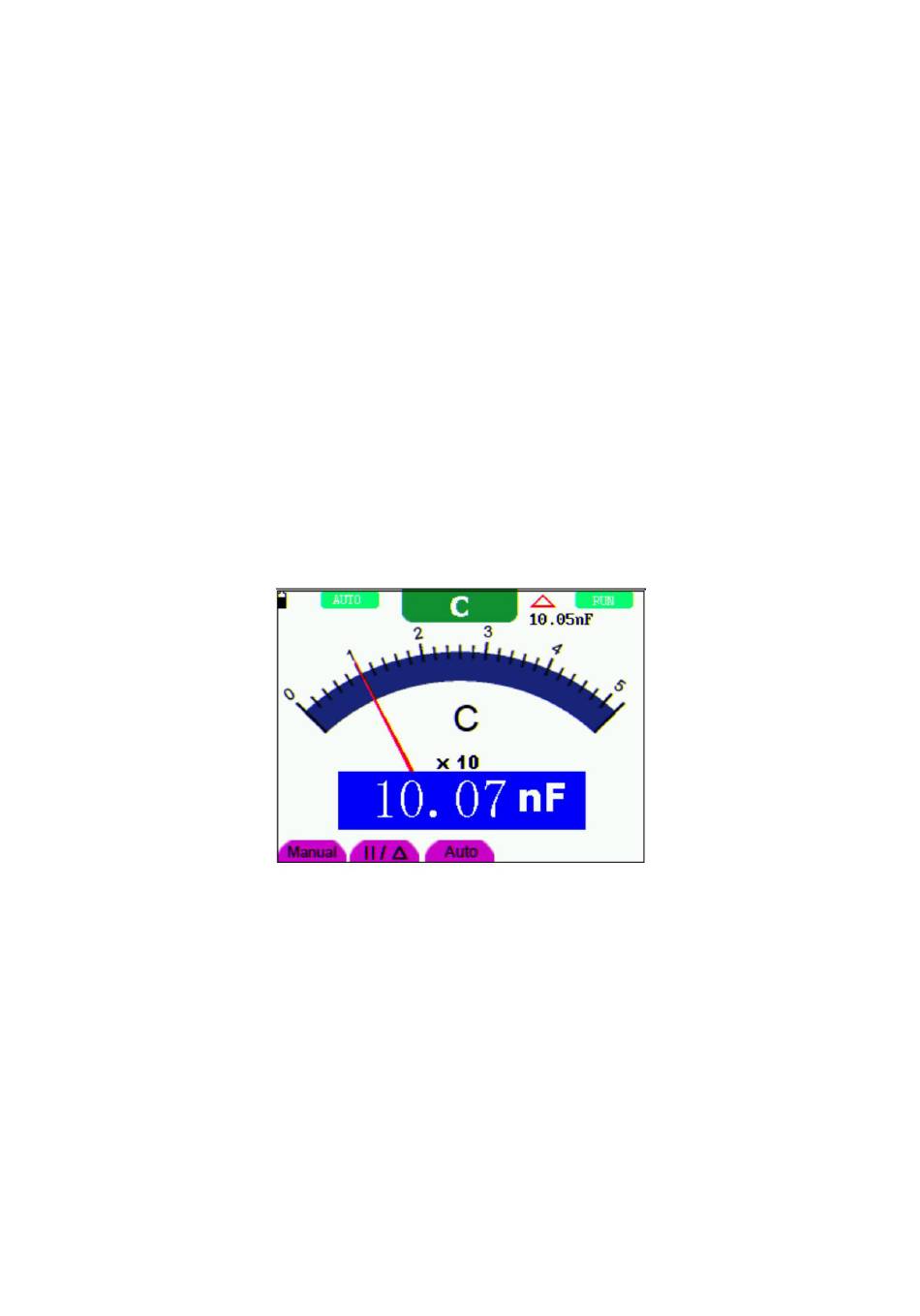

Siehe das Beispieldiagramm in Abbildung 5.
Abbildung 5: Kapazitätsmessung
75
MS420-DE_V6.0 3/23
