HAUPT -OSZILLOSKOP - ANZEIGE

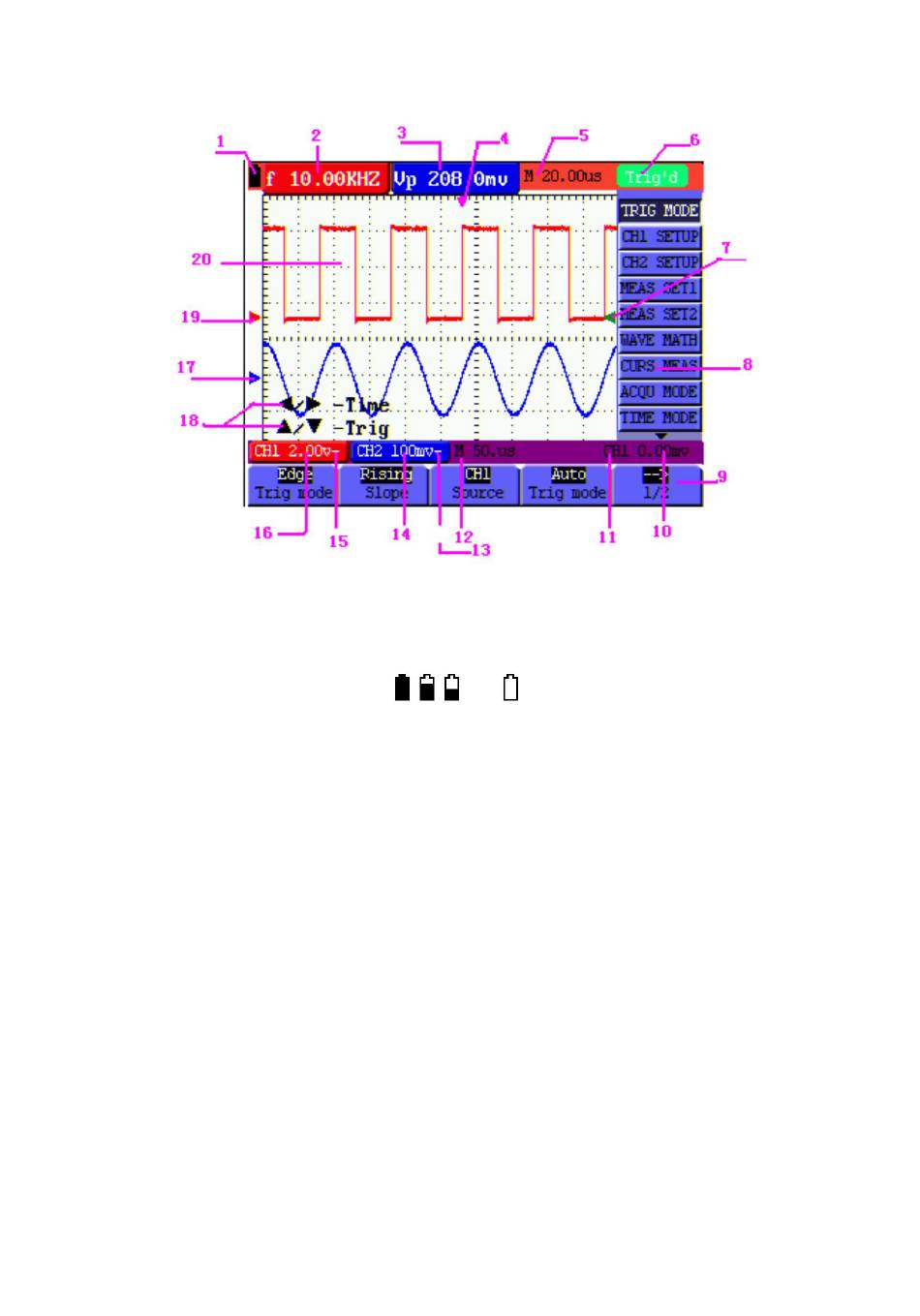

Beschreibung des Oszilloskop-Bildschirms (Abbildung 4)
1. Batterieladestatus-Symbol ( ,
2. Automatischer Messbildschirm Nr. 1 („f" für Frequenz, „T" für Zyklus, „V"
für den Mittelwert, „Vp" ist der Peak-Peak-Wert und „Vk" ist die Wurzel-
quadratischer Mittelwert
3. Automatischer Messbildschirm Nr. 2
4. Horizontale Auslöseposition
5. Der Zeitunterschied zwischen der horizontalen Auslöseposition und
die Mittellinie des Bildschirms (Null, wenn sich der Zeiger in der Mitte des
Bildschirm)
6. Die Trigger-Modi:
Auto: Das Oszilloskop befindet sich im Automatikmodus und zeigt die
Wellenform im Nicht-Trigger-Modus
Trig'd: Das Oszilloskop hat einen Trigger erkannt und zeigt den
Informationen, die nach dem Trigger generiert werden
Abbildung 4: Oszilloskop-Anzeigebildschirm
,
Und )
11
MS420-DE_V6.0 3/23
