AC-KUPPLUNG AUSWÄHLEN
Nach einem Reset ist das Oszilloskop gleichspannungsgekoppelt, so dass Wechsel- und Gleichspannungen
auf dem Bildschirm erscheinen. Verwenden Sie die Wechselstromkopplung, um ein kleines Wechselstromsignal zu beobachten, das
reitet auf einem Gleichstromsignal. Um die Wechselstromkopplung auszuwählen, führen Sie die folgenden Schritte aus:
1. Drücken Sie die Taste MENU . Das Funktionsmenü erscheint auf der rechten Seite
der Bildschirm.
2. Drücken Sie MENU ÿ oder MENU ÿ, um die Einstellung für CH1 auszuwählen . Vier (4)
Auswählbare Optionen werden unten auf dem Bildschirm angezeigt.
3. Drücken Sie die Taste F1 und wählen Sie AC. Das Symbol für die AC-Kopplung erscheint auf dem
Bildschirm.
Siehe Abbildung 16.
Umkehren der Polarität der angezeigten Wellenform
Um die Wellenform des Eingangskanals CH1 umzukehren, führen Sie die folgenden Schritte aus:
1. Drücken Sie die Taste MENU . Das Funktionsmenü erscheint auf der rechten Seite
der Bildschirm.
2. Drücken Sie MENU ÿ oder MENU ÿ, um die Einstellung CH1 auszuwählen . Vier (4) wählbare
Optionen werden unten auf dem Bildschirm angezeigt.

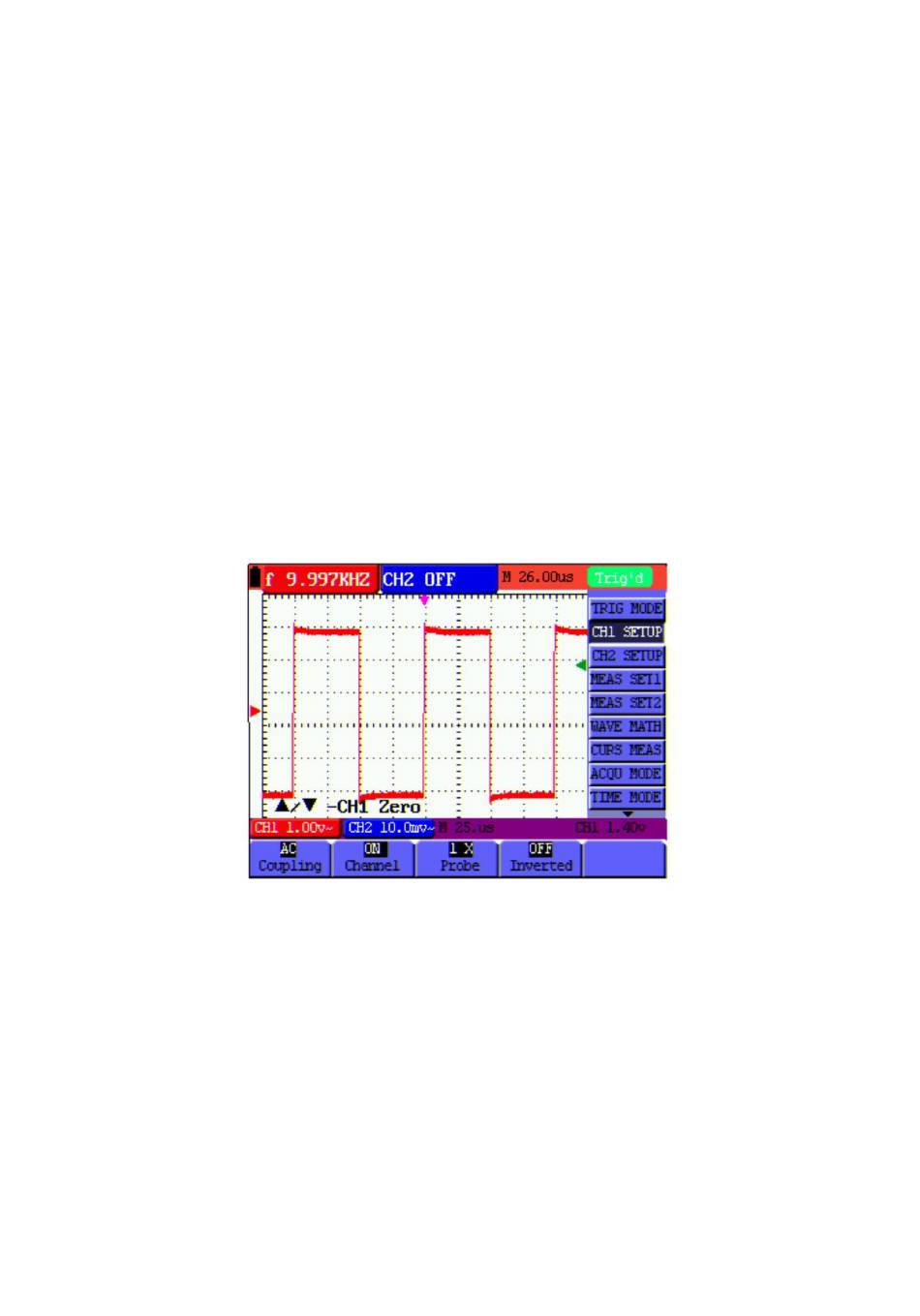

Abbildung 16: AC-Kopplung
24
MS420-DE_V6.0 3/23
