ABSCHNITT ZWEI: MULTIMETERBETRIEB

VERWENDUNG DES MULTIMETERS

Dieses Kapitel enthält schrittweise Anweisungen zur Verwendung des Multimeters
Funktionen. Diese Anleitung enthält auch grundlegende Beispiele für Menüs und
andere grundlegende Operationen.
MESSGERÄTVERBINDUNGEN HERSTELLEN
Verwenden Sie die vier 4-mm-Sicherheits-Bananenstecker-Eingänge für die Messfunktionen:
COM, V/ÿ/C, 10 A, mA.
Die vier (4) Bananenstecker-Eingänge auf der Vorderseite des Messgeräts sind: L nach R, 10A
Strom, mA Strom, COM (Masse/Negativ) und
Volt/Widerstand/Kapazität

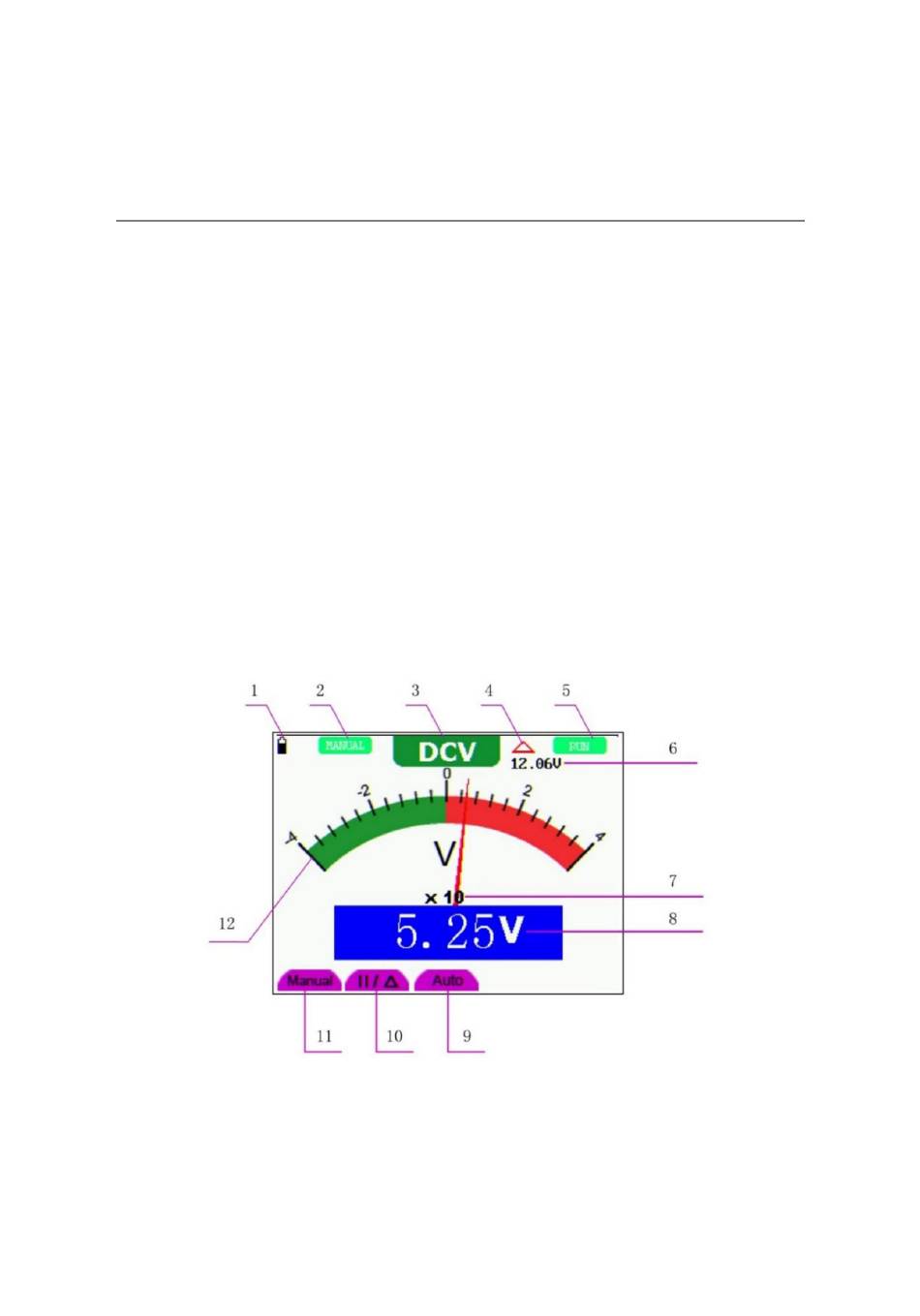

MULTIMETER - ANZEIGEFENSTER
Abbildung 1: Multimeter-Anzeigefenster
70
MS420-DE_V6.0 3/23
