AUSLÖSUNGSSTEUERUNG
Es gibt drei Triggermodi: Flankentriggerung, Videotriggerung und
Abwechselnde Auslösung. Jeder Auslösemodus verfügt über ein eigenes Funktionsmenü.
Flankentriggerung: Der Flankentrigger löst die Flanke des eingehenden Signals aus. Verwenden Sie den
Flankentrigger für alle Signale außer Video.
Videotriggerung: Führen Sie einen Video-Halbbildtrigger oder einen Zeilentrigger auf Standard-
Videosignale.
Alternativer Trigger: Verwenden Sie diesen Modus, wenn die Signalfrequenz von CH1 und CH2
ist unterschiedlich.
Im Folgenden werden die Flankentriggerung, die Videotriggerung und
Es werden jeweils abwechselnd Menüs ausgelöst.
Flankentriggerung
Bei der Flankentriggerung handelt es sich um eine Betriebsart, bei der die Triggerung an der Schwelle von
die Flanke des Eingangssignals. Wenn die Flankentriggerung ausgewählt ist, erfolgt der Trigger an der
steigenden oder fallenden Flanke des Eingangssignals (Abbildung 23).

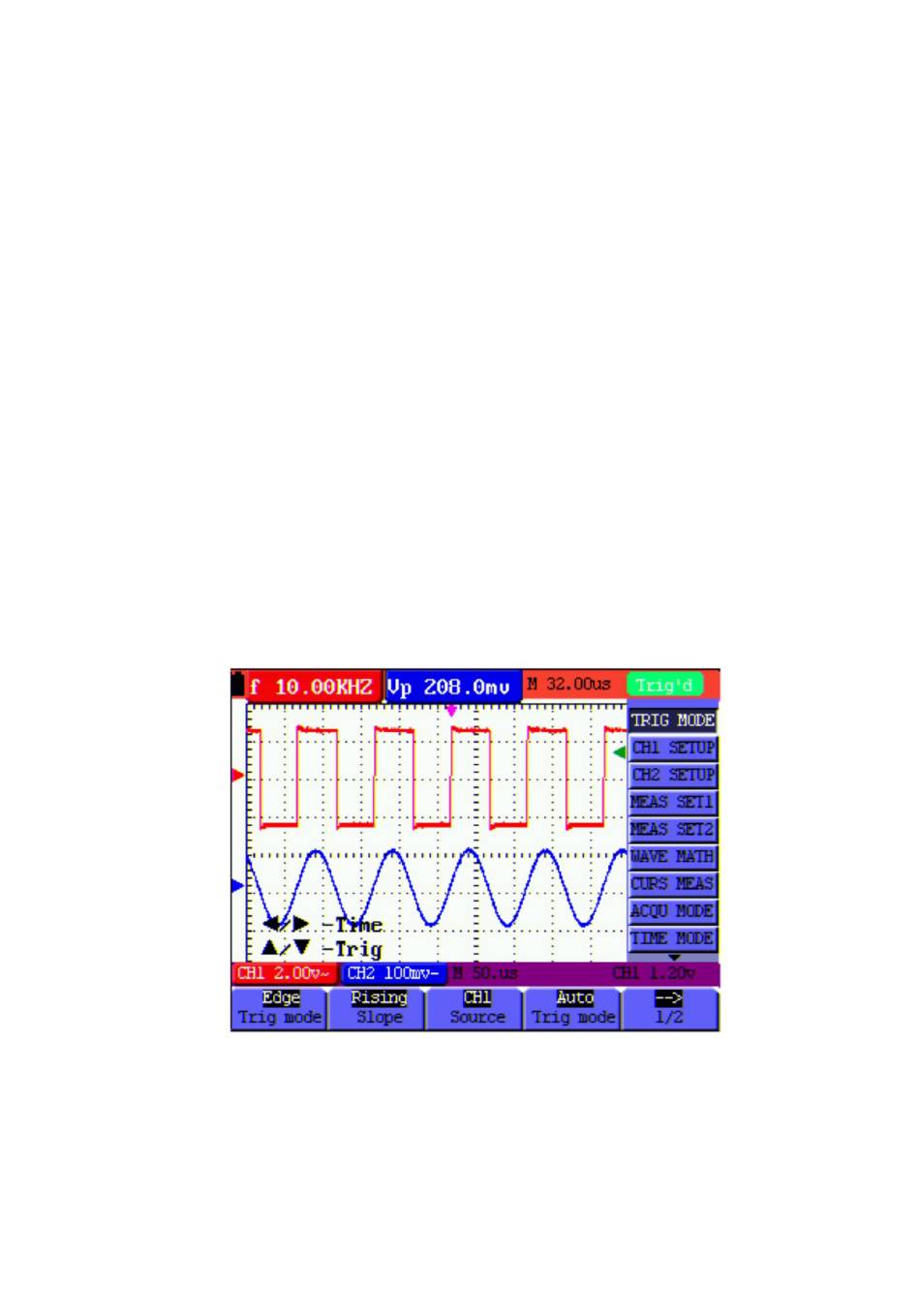

Abbildung 23: Flankentrigger
33
MS420-DE_V6.0 3/23
