1. Drücken Sie die Taste MENU . Das Funktionsmenü erscheint auf der rechten Seite
der Bildschirm.
2. Drücken Sie MENU ÿ oder MENU ÿ, um MEAS SET 1 auszuwählen .
Die Optionen werden dann unten auf dem Bildschirm angezeigt.
3. Drücken Sie die Taste F1 und wählen Sie Freq CH1 aus dem quadratischen Mittelwert (RMS)
Option. Die Farbe des Fensters MEAS SET 1 ändert sich auf rot und zeigt CH1
Frequenz.
Um Peak-Peak Messungen für den CH2 Eingang auszuwählen, siehe die
Folgendes:
1. Drücken Sie die Taste MENU . Das Funktionsmenü erscheint auf der rechten Seite
der Bildschirm.
2. Drücken Sie die Taste MENU ÿ oder MENU ÿ, um MEAS SET 2 auszuwählen . Fünf (5)
Auswählbare Optionen werden unten auf dem Bildschirm angezeigt.
3. Drücken Sie die Taste F4 , um PK-PK CH2 aus der Option Peak-Peak auszuwählen . Die
Fensterfarbe MEAS SET2 wechselt zu blau und zeigt den Peak-Peak-Wert an.
für den CH2-Eingang.

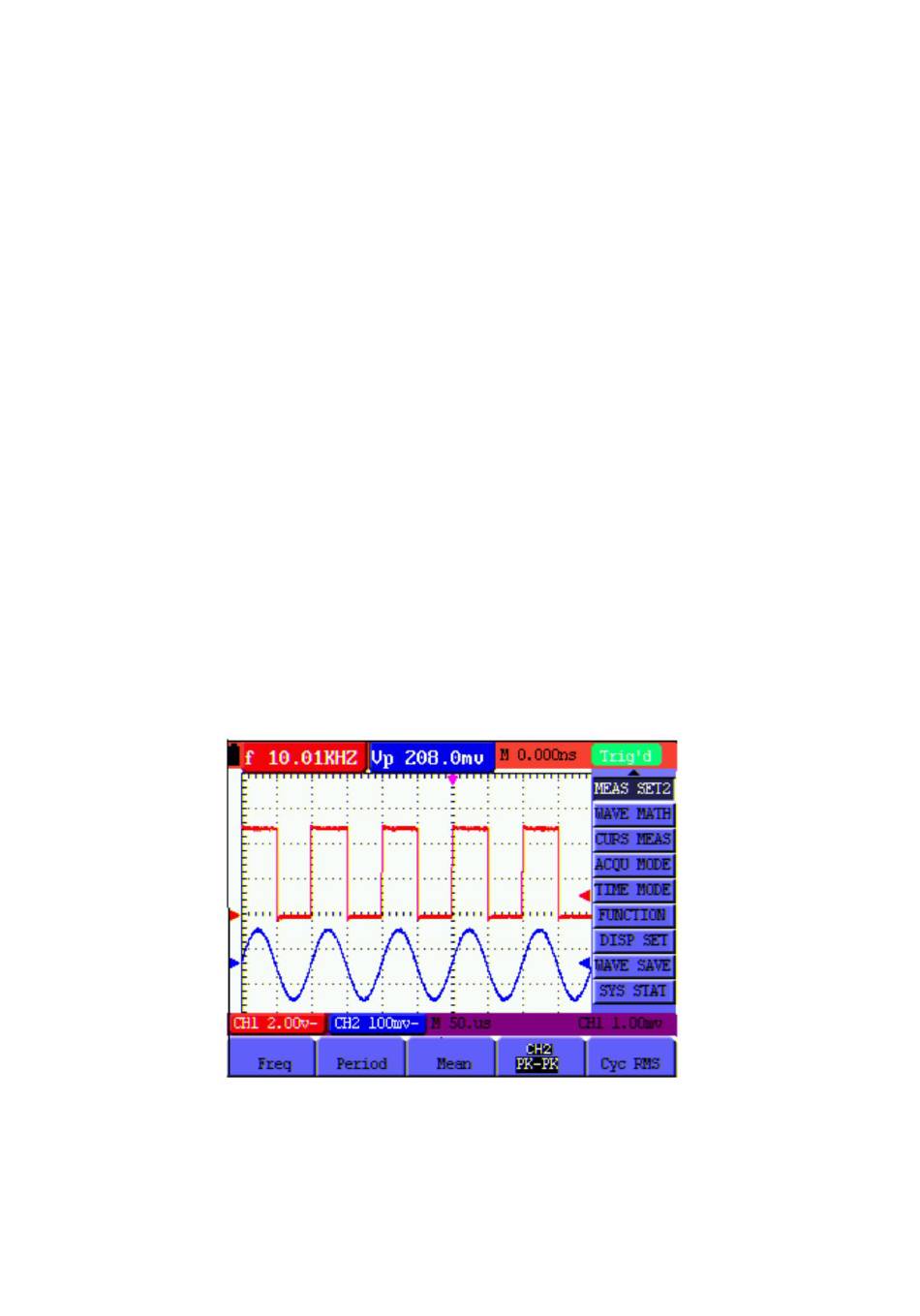

Siehe Abbildung 11:
Abbildung 11: Automatische Oszilloskopmessungen
19
MS420-DE_V6.0 3/23
