Renson Fixscreen Go Montageanleitung Seite 7

Demontieren der Seitenführung
Schrauben Sie mit einem Torx-Schlüssel T20 das
abnehmbare Profil
➁
Schraube kann teilweise gelöst werden und verbleibt im
abnehmbaren Profil der Seitenführung.
Bohren des festen Profils der Seitenführung
Es gibt 2 Schraubenpositionen für eine optimale Befestigung
an verschiedenen Fenstertypen (ALU / PVC / ...).

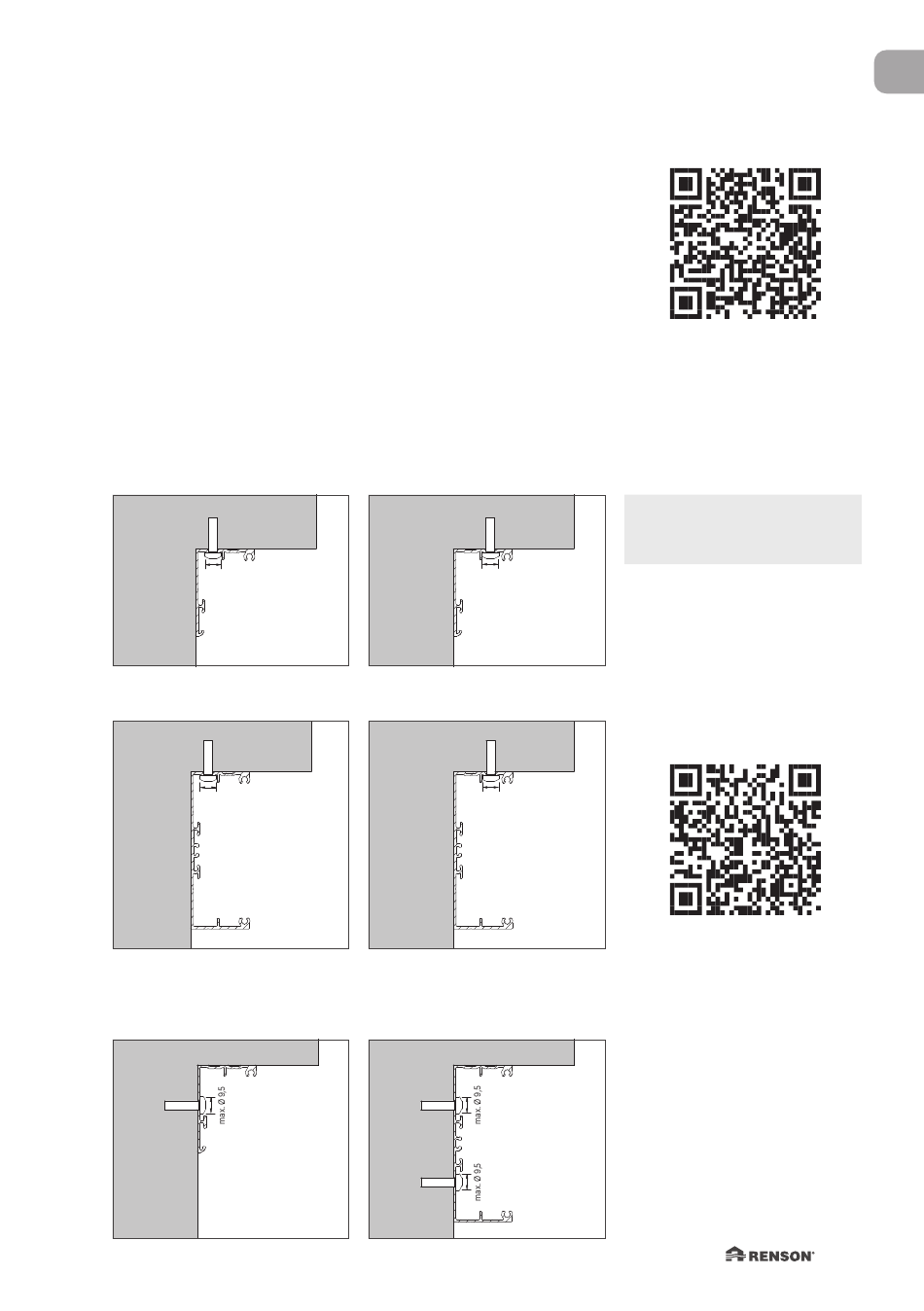

Beide Positionen sind in den Zeichnungen angegeben.
MONTAGE OP RAAM (ALU) MONTAGE OP RAAM (ALU)
Für die Montage der Seitenführung gibt es 2 Möglichkeiten:
MONTAGE OP RAAM (ALU) MONTAGE OP RAAM (ALU)
1. Montage auf die Rückseite, gegen das Fensterprofil
• Schmale Seitenführung
max. Ø 9,5 max. Ø 9,5
max. Ø 9,5 max. Ø 9,5
• Tiefe Seitenführung
max. Ø 9,5 max. Ø 9,5
max. Ø 9,5 max. Ø 9,5
MONTAGE OP ZIJKANT
2. Montage auf die Seitenwand, gegen die zugrundeliegende Konstruktion
• Schmale Seitenführung
Seitliche Montage
der Seitenführung ab. Die
MONTAGE OP RAAM (PVC) MONTAGE OP RAAM (PVC)
MONTAGE OP RAAM (PVC) MONTAGE OP RAAM (PVC)
max. Ø 9,5
max. Ø 9,5
MONTAGE OP ZIJKANT
max. Ø 9,5
max. Ø 9,5
• Tiefe Seitenführung
Seitliche Montage
Fixscreen
Sehen Sie sich das Video an:
max. Ø 9,5
Schraubenkopfes = 4 mm
max. Ø 9,5
Sehen Sie sich das Video an:
max. Ø 9,5
max. Ø 9,5
Für eine tiefe Seitenführung
mit seitlicher Befestigung ist
1 Schraube ausreichend, die
entsprechend der Position
des Tuches angebracht
wird. Die Zeichnung zeigt
beide Möglichkeiten.
Go MS 7
®
