Reinigung und Wartung
Info
Die Kegelstange ist mit Kugeln im Füh-
rungsflansch geführt. Mit Zurückziehen
des Führungsflansches werden die in Le-
bensmittelfett gebetteten Kugeln freigelegt
und können herausfallen.
6. Führungsflansch (5) vorsichtig abzie-
hen. Kugeln aus den Führungsnuten
nehmen und für den folgenden Zu-
sammenbau aufbewahren.
7. Membraneinheit austauschen.
8. Zusammenbau der Teile in umge-
kehrter Reihenfolge. Das komplette
Antriebsgehäuse vorsichtig auf das
Ventilgehäuse setzen. Darauf achten,
dass sich die seitliche Bohrung vor
der Feststellschraube befindet und
die Membran sauber aufliegt.
9. Clampverschraubung anlegen. Auf-
nahmenut und Schraube mit Lebens-
mittelfett einfetten. Mit Kunststoff-
hammer evtl. leichte Schläge auf die
Schelle geben und Schellenschraube
schrittweise anziehen, so dass die
Teile passend aneinander liegen.
Typ 2371-11 · Tausch Membraneinheit
mit Flanschteil
Als komplette Einheit wird die Membran
(4) mit Führungsflansch (5), innenliegen-
der Kegelstange (3.2) und Kegelaufnah-
meteil (3.1) getauscht. Das ist unter Um-
ständen erforderlich, wenn sich zwi-
schen Führungsflansch und Kegelstange
nach Langzeitbetrieb ein zu großes Spiel
eingestellt hat.
22
Vorgehensweise
Vgl. Kapitel 7.4, Seite 21.
3.2
5
4
3.1

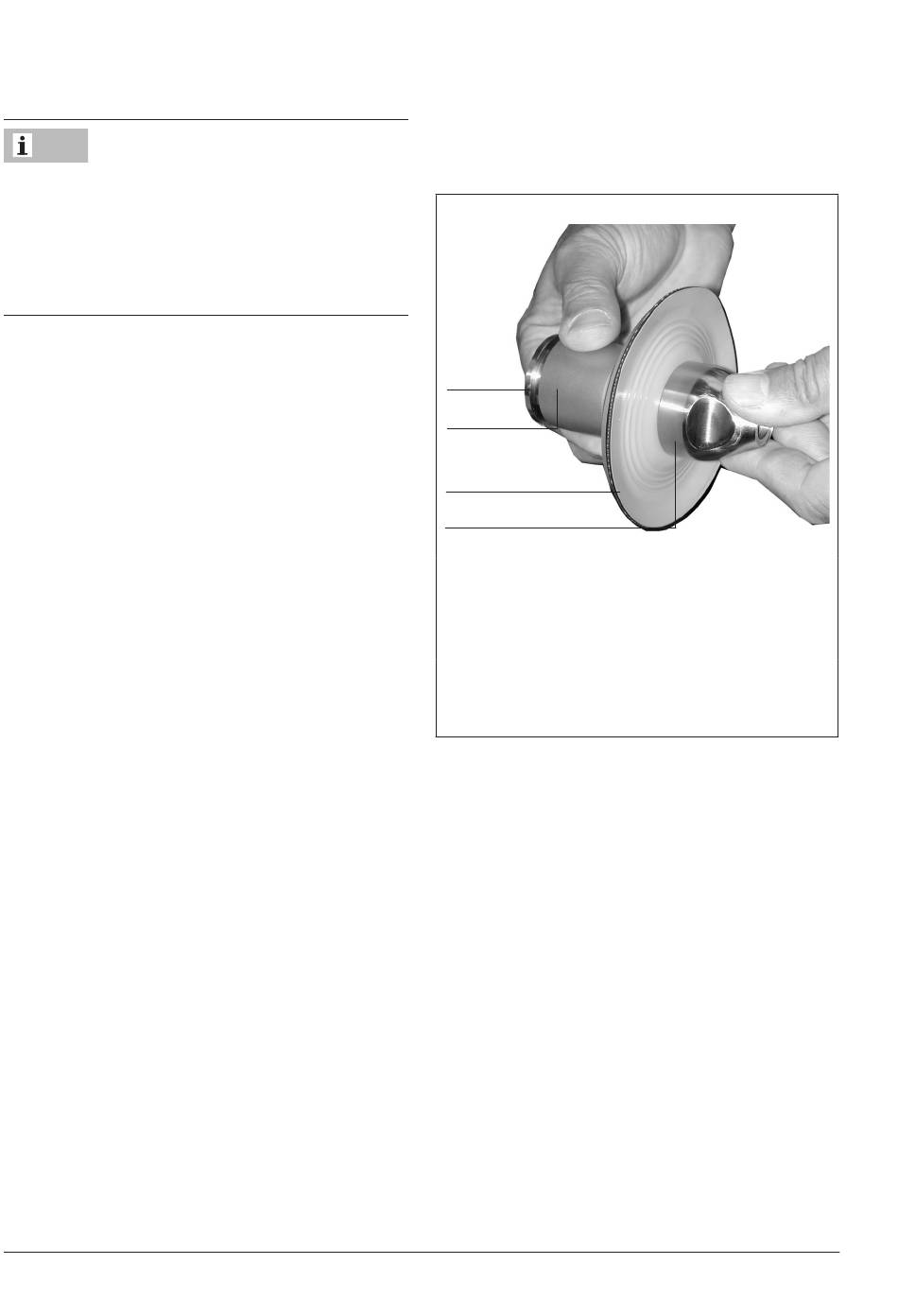

Typ 2371-11 · Führungsflansch (5), innenliegende
Kegelstange (3.2), Membran (4) und Kegelaufnah-
meteil (3.1) · Zum Ausbau ist der Kegel herausge-
dreht
Bild 12: Tausch der Membraneinheit mit
Flanschteil
7.5 Doppelmembran tau-
schen
Typ 2371-10 · Doppelmembran
Die Doppelmembranen sind zwischen
Ventilgehäuse (1) und Haube (1.1) außen
eingeklemmt, während innen die mitein-
ander verschraubten Kegelaufnahmeteil
und Kegelstange die Membranen füh-
ren. Zwischen beiden Membranen liegt
jeweils die innere und äußere Distanz-
ring (20).
Zum Tausch der Membranen ist zuerst
die Haube (Ventiloberteil) vom Ventilge-
EB 2640
