7.4 Membraneinheit tau-
schen
Typ 2371-11 · Membraneinheit
Im Falle eines Defekts an der Membran
empfiehlt SAMSON den kompletten
Tausch der Membraneinheit. Darunter
ist die Membran (4), innenliegende Ke-
gelstange (3.2) und Kegelaufnahmeteil
(3.1) zu verstehen.

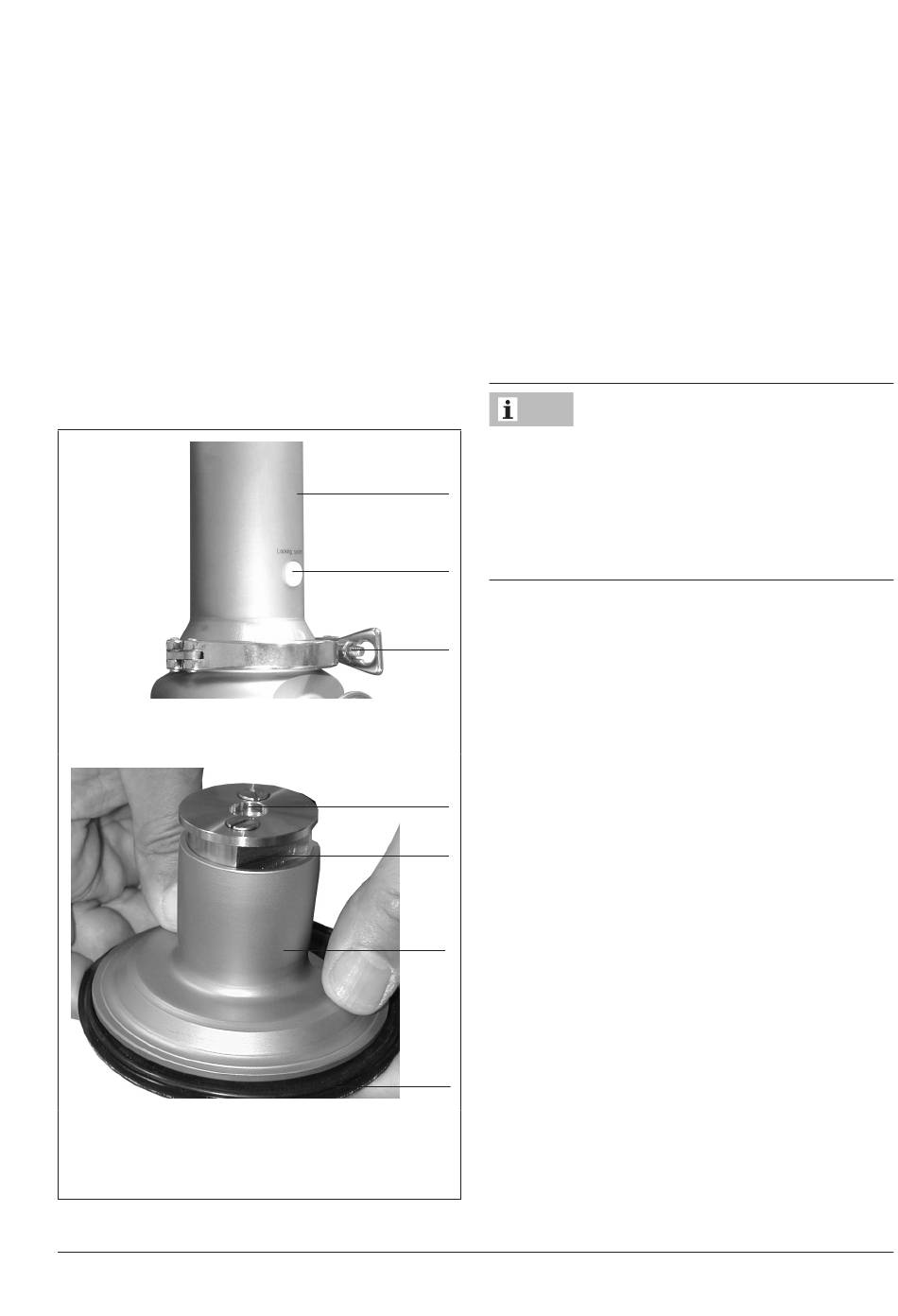

Typ 2371-11 · Gehäuse mit Clampverschraubung
Membraneinheit ausgebaut
Typ 2371-11 ·
Bild 11: Austausch der Membraneinheit
EB 2640
Bei einem gesonderten Tausch von
Membran oder Kegelaufnahmeteil mit
SAMSON Kontakt aufnehmen.
Vorgehensweise
Vgl. Bild 11
1. Demontage des Kegels (vgl. Kapi-
tel 7.3, Seite 19).
Info
Das Ventil und das Gehäuse stehen unter
Federvorspannung. Unter Federdruck ist
8
das Ventil geöffnet. Vor Abnehmen des An-
triebsgehäuses deshalb Sollwertfedern
12 entspannen.
2. Abdeckstopfen entfernen. Feststell-
9
schraube (12) lösen. Sollwertschrau-
be (6) gegen Uhrzeigersinn drehen
und Sollwertfeder so weit entspan-
nen, dass das Gehäuse nicht mehr
unter Spanndruck steht (vgl. Kapi-
tel 6.2, Seite 12).
15
3. Clampverschraubung (9) lösen. An-
3.2
triebsgehäuse (8) mit innenliegen-
dem Federpaket (7) und Sollwert-
schraube (6) abnehmen.
5
4. Führungsflansch (5) mit innenliegen-
der Kegelstange (3.2) und mechani-
schem Anschlag (15), Kegelaufnah-
meteil (3.1) und Membran (4) heraus-
nehmen.
4
5. Feststellschraube (12) herausdrehen.
Die beiden Schrauben der Anschlag-
platte (15) lösen. Platte abnehmen.
