Einbau

5 Einbau
! HINWEIS
Beschädigungen durch Druckspitzen!
Werden auf der Nachdruckseite des Reg-
lers bei flüssigen Medien Magnetventile
eingebaut, können diese bei schnellem
Schließen Druckspitzen erzeugen. Der Ein-
bau von Magnetventilen bei flüssigen Me-
dien ist nicht zulässig.
! HINWEIS
Bei den Reglern im Lebensmittel- und
Pharmabereich auf absolute Sauberkeit
und Hygiene achten!
Benutzte Werkzeuge müssen lösungsmit-
tel- und fettfrei sein. Sofern Teile eingefet-
tet werden, nur Lebensmittelfett Nr. 8150-
9002 benutzen!
Bei der Wahl der Einbaustelle darauf
achten, dass der Regler nach Fertigstel-
len der Anlage leicht zugänglich bleibt
und die Sollwerteinstellung ungehindert
möglich ist.
Die Rohrleitung vor dem Einbau des
Reglers sorgfältig reinigen, sodass keine
Fremdkörper in der Anlage die Funktion
des Reglers beeinflussen können.
Die Anlage muss so ausgelegt und die
Rohrleitungen so verlegt sein, dass der
Regler spannungsfrei eingebaut und be-
trieben werden kann. Falls erforderlich,
die Rohrleitung in der Nähe der An-
schlüsse abstützen. Abstützung nicht
am Regler direkt anbringen.
10
Als Einbauort für den Regler einen strö-
mungstechnisch ungestörten Bereich
wählen, in dem die Regelung nicht be-
einflusst wird.

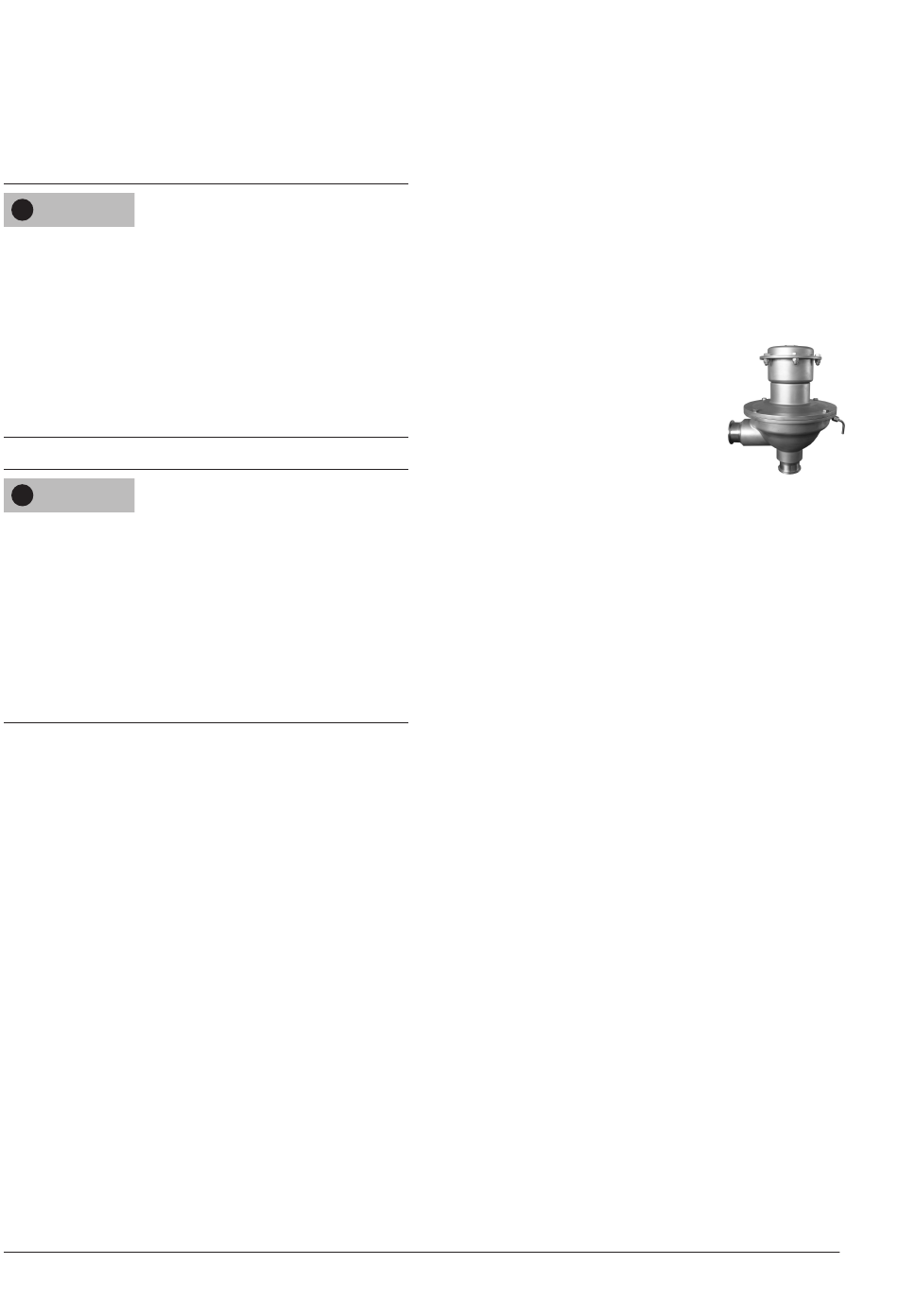

5.1 Einbaulage

Die Regler sind als Eckventil
ausgeführt. Das Antriebsge-
häuse zeigt nach oben. Dem-
entsprechend muss der Aus-
gangsanschluss waagerecht
liegen.
− Durchflussrichtung entsprechend
dem Pfeil auf dem Gehäuse (Eingang
unten, Ausgang an der Seite).
5.2 Absperrventil, Mano-
meter
Über jeweils ein Handabsperrventil vor
und hinter dem Regler kann der Regler
selbst, innerhalb der Anlage, "drucklos"
geschaltet werden. Außerdem wird da-
mit die Stellmembran bei längeren Be-
triebspausen druckentlastet.
Ein Manometer hinter dem Regler er-
möglicht die Kontrolle des Drucksoll-
werts zur Regulierung von Ausgangs-
druck p .
